燃气工程燃气管网水力计算课件VIP免费

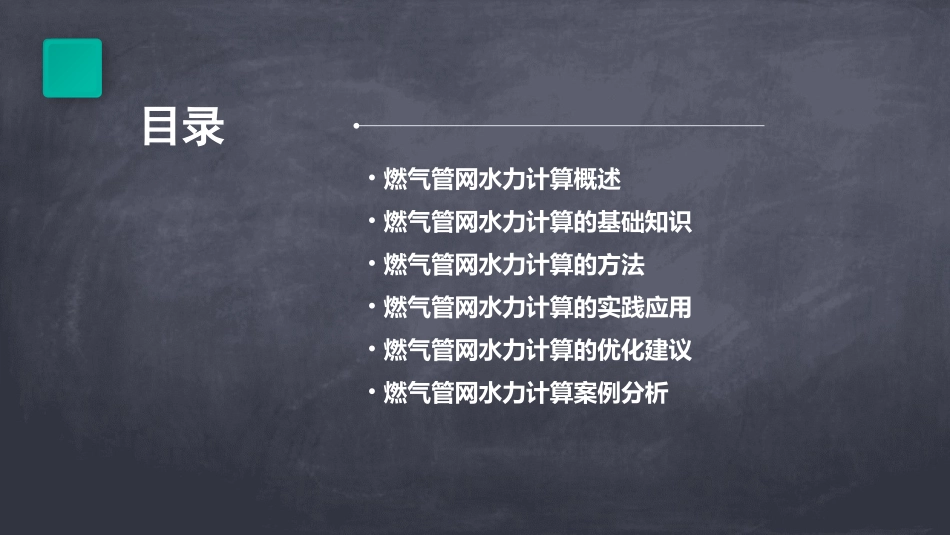

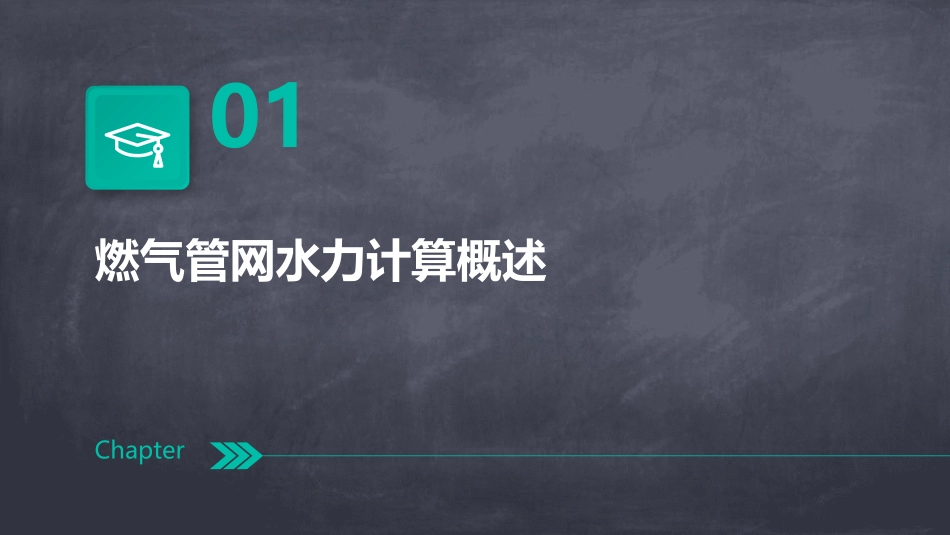

燃气工程燃气管网水力计算课件目录•燃气管网水力计算概述•燃气管网水力计算的基础知识•燃气管网水力计算的方法•燃气管网水力计算的实践应用•燃气管网水力计算的优化建议•燃气管网水力计算案例分析01燃气管网水力计算概述Chapter燃气管网水力计算是指通过数学模型对燃气管道内的流体特性进行模拟和分析，以确定管道系统的压力、流量、温度等参数，从而评估系统的性能和安全性。燃气管网水力计算的主要目的是确保燃气管道系统能够安全、稳定、高效地输送燃气，以满足用户的需求，同时为管道系统的设计、优化和改造提供科学依据。定义目的定义与目的建立数学模型根据燃气管网的实际情况，建立适合的数学模型，包括管道的长度、直径、粗糙度等参数，以及流体特性（如密度、粘度等）和边界条件（如压力、温度等）。数据输入与模型初始化将燃气管网的详细数据输入到数学模型中，并进行模型初始化，为计算做好准备。迭代计算通过迭代计算，逐步更新管道系统中的压力、流量等参数，直到达到收敛条件（如误差容限或迭代次数等）。结果分析根据计算结果，对燃气管网的性能进行分析和评估，包括压力分布、流量分布、摩擦阻力等参数，以及系统的不稳定性和安全性。燃气管网水力计算的流程通过燃气管网水力计算，可以评估管道系统在各种情况下的安全性能，及时发现潜在的安全隐患，并采取相应的措施加以解决，有效提高系统的安全性。提高安全性燃气管网水力计算可以对管道系统的性能进行评估和优化，发现系统中的瓶颈和不足之处，提出针对性的改进措施，提高系统的输送能力和效率。优化系统性能通过燃气管网水力计算，可以合理规划和布局管道系统，降低建设和运营成本。同时，科学的管道设计可以减少后期的维护和维修工作量，降低运营成本。降低运营成本燃气管网水力计算可以确保管道系统能够稳定、可靠地供应燃气，满足用户的需求。特别是在城市燃气供应中，燃气管网水力计算对于保障市民的正常生活和工业企业的生产具有重要意义。保障用户需求燃气管网水力计算的重要性02燃气管网水力计算的基础知识Chapter分为钢管、铸铁管、塑料管等。按材料分类按压力分类按用途分类分为高压管、中压管和低压管。分为燃气干管、庭院管、户内管等。030201管道的分类与特点耐高压、耐腐蚀，但易生锈。钢管耐腐蚀、价格低，但强度较低。铸铁管轻便、耐腐蚀、不易生锈，但强度较低。塑料管燃气管道的材料与性能燃气管道的水力计算公式压力降（ΔP）水力半径（R）ΔP=(λ×L/D^2)×ρ×V^2/2R=D/2流量（Q）流速（V）摩擦系数（λ）Q=π×D^2×V×ρ×10^-6V=Q/(π×D^2/4)λ=0.033/(R√Re)03燃气管网水力计算的方法Chapter节点法是一种常用的燃气管网水力计算方法，其基本思想是将管网分成若干个节点，根据节点压力和流量之间的关系，求解管网的水力状态。节点法通常采用图论的方法对管网进行建模，通过建立节点方程和边界条件，求解管网中的压力、流量等参数。节点法具有计算精度高、适用范围广等优点，但随着管网规模的增大，节点法的计算复杂度也会增加。节点法回用法是一种简化了的燃气管网水力计算方法，其基本思想是将管网分成若干个环路，根据环路的压力和流量之间的关系，求解管网的水力状态。回用法通常采用封闭的方程组进行求解，通过建立环路方程和边界条件，求解管网中的压力、流量等参数。回用法具有计算速度快、适用范围广等优点，但随着管网规模的增大，回用法的计算精度可能会降低。回用法叠加法是一种基于物理学中的叠加原理的燃气管网水力计算方法，其基本思想是将管网分成若干个单一的管段，分别计算每个管段的水力状态，然后将这些水力状态叠加起来得到整个管网的水力状态。叠加法通常采用管段模型进行计算，通过建立每个管段的压力和流量之间的关系，求解每个管段的水力状态。叠加法具有计算速度快、适用范围广等优点，但随着管网规模的增大，叠加法的计算精度可能会降低。叠加法04燃气管网水力计算的实践应用Chapter由于燃气管道内壁与输送介质之间的摩擦所产生的阻力损失。摩擦阻力损失由于管道中的弯头、阀门、变径等局部结构对燃气流动产生的阻力损失。局部阻力损失采用管流阻力...
