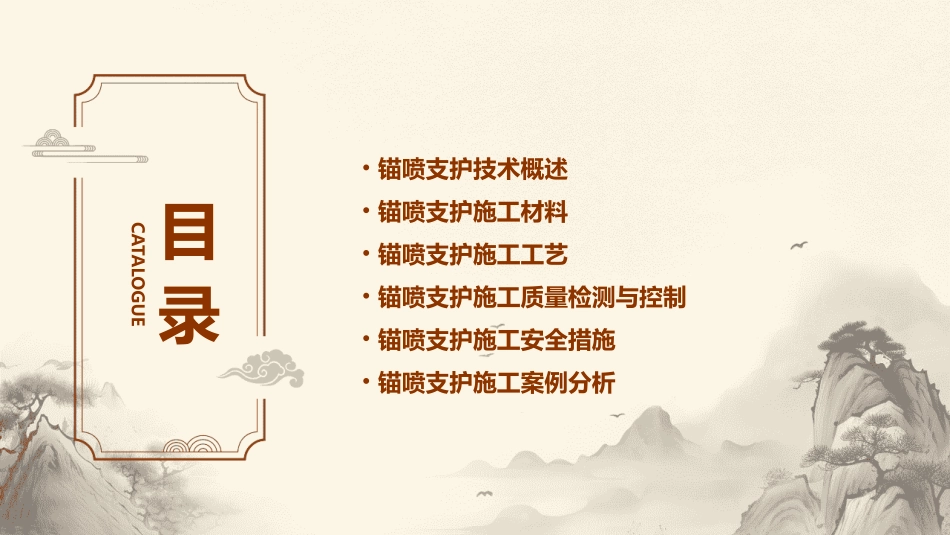

锚喷支护施工课件目录CATALOGUE•锚喷支护技术概述•锚喷支护施工材料•锚喷支护施工工艺•锚喷支护施工质量检测与控制•锚喷支护施工安全措施•锚喷支护施工案例分析锚喷支护技术概述CATALOGUE010102锚喷支护技术的定义它通过在岩土表面设置锚杆，将锚杆与混凝土喷射结合，形成一种具有较高承载力和防渗性能的结构体系。锚喷支护技术是一种利用锚杆和喷射混凝土等材料对岩土进行加固和防护的工程技术。锚喷支护技术的原理锚杆通过粘结力与岩土层结合，将岩土层锚固在一起，形成一个整体。喷射混凝土则通过与锚杆的结合，形成一个连续的、密实的混凝土结构，提高了岩土的承载力和稳定性。锚喷支护技术广泛应用于隧道、地下工程、边坡治理等领域。在隧道工程中，锚喷支护技术可以用于加固隧道洞室的围岩，提高其稳定性。在边坡治理中，锚喷支护技术可以用于防止边坡滑移和坍塌，提高边坡的稳定性。在地下工程中，锚喷支护技术可以用于加固地下结构的围岩，提高其承载力和防渗性能。01020304锚喷支护技术的应用范围锚喷支护施工材料CATALOGUE02锚杆全长范围内均涂抹有粘结剂，通过粘结力传递锚固力。全长粘结型锚杆在锚杆一端设置锚固段，通过该段的粘结力传递锚固力。端头锚固型锚杆锚杆的种类与选择•自钻式锚杆：钻孔和锚杆一体化，通过钻孔时施加的压力使孔壁与锚杆间形成摩擦力，从而实现锚固。锚杆的种类与选择对于软弱围岩，应选择全长粘结型或自钻式锚杆；对于硬质围岩，可以选择端头锚固型锚杆。根据设计承载力的要求，选择能够满足要求的锚杆类型和规格。锚杆的种类与选择根据设计要求选择根据地质条件选择在此添加您的文本17字在此添加您的文本16字在此添加您的文本16字在此添加您的文本16字在此添加您的文本16字在此添加您的文本16字喷射混凝土的种类干喷混凝土：通过干式喷射机将骨料和水泥等原材料按比例混合，在喷嘴处加水喷射至岩面上。湿喷混凝土：将骨料、水泥和水等原材料预先搅拌均匀，然后通过湿式喷射机喷射至岩面上。喷射混凝土的选择根据地质条件选择：对于硬质围岩，可以选择湿喷混凝土；对于软弱围岩，可以选择干喷混凝土。根据工程要求选择：根据喷射厚度、喷射强度等要求，选择合适的喷射混凝土类型和配合比。喷射混凝土的种类与选择网片的种类钢筋网：由钢筋焊接而成的网片，用于增强喷射混凝土的整体性和抗剪切能力。塑料网：由高分子材料制成的网片，具有轻便、耐腐蚀等优点。网片的选择根据工程要求选择：对于需要增强喷射混凝土的整体性和抗剪切能力的工程，可以选择钢筋网；对于轻便、耐腐蚀要求的工程，可以选择塑料网。0102030405网片的种类与选择锚喷支护施工工艺CATALOGUE03锚杆材料选择锚杆长度与直径锚杆钻孔锚杆安装与注浆锚杆施工工艺01020304选择合适的锚杆材料，如钢、塑料等，确保其具有足够的强度和耐久性。根据工程需要，确定锚杆的长度和直径，以满足锚固要求。使用钻机在岩土中钻孔，孔径和深度应符合设计要求。将锚杆插入钻孔，并进行注浆，以确保锚杆与岩土紧密结合。根据工程需要，选择合适的骨料、水泥、水等原材料，并确定合理的配合比。混凝土配合比设计选用适合的喷射设备，如干喷机、湿喷机等，确保混凝土喷射效果良好。喷射设备选择在喷射过程中，应控制混凝土的厚度和平整度，以满足设计要求。喷射混凝土厚度与平整度控制喷射完成后，应对混凝土进行养护，以确保其强度和耐久性。喷射混凝土养护喷射混凝土施工工艺网片施工工艺选择合适的网片材料，如钢筋、塑料等，确保其具有足够的强度和耐久性。将网片安装在锚杆上，并进行固定，以确保其稳定性和可靠性。相邻网片之间应进行连接和固定，以确保其整体性和稳定性。安装完成后，应对网片进行保护和涂装，以防止其受到腐蚀和破坏。网片材料选择网片安装网片连接与固定网片保护与涂装锚喷支护施工质量检测与控制CATALOGUE04确保锚杆材料质量符合设计要求，无锈蚀、裂纹等缺陷。锚杆材料检测锚杆长度应符合设计要求，误差不超过±50mm。锚杆长度检测通过拉拔试验检测锚杆的拉拔力，确保满足设计要求。锚杆拉拔力检测锚杆的安装角度应与设计角度相符，偏差不超过±1°。锚杆...
