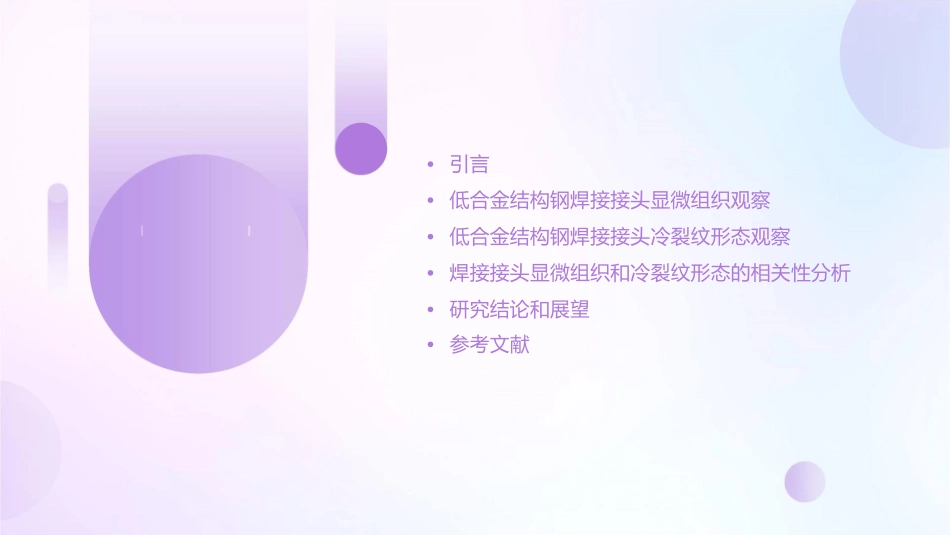

低合金结构钢焊接接头显微组织和冷裂纹形态的观察课件•引言•低合金结构钢焊接接头显微组织观察•低合金结构钢焊接接头冷裂纹形态观察•焊接接头显微组织和冷裂纹形态的相关性分析•研究结论和展望•参考文献01引言背景介绍低合金结构钢是一种具有良好强度和耐腐蚀性的材料，广泛应用于建筑、桥梁、压力容器等领域。焊接是低合金结构钢加工的重要工艺方法之一，但焊接过程中易出现冷裂纹等缺陷，影响结构的安全性和可靠性。因此，对低合金结构钢焊接接头的显微组织和冷裂纹形态进行观察和分析，对于提高焊接质量和结构安全性具有重要意义。研究目的和意义研究目的通过对低合金结构钢焊接接头的显微组织和冷裂纹形态进行观察和分析，揭示焊接缺陷的产生机理和影响因素。研究意义为优化低合金结构钢的焊接工艺、提高焊接质量和结构安全性提供理论支持和实践指导。研究内容和方法研究内容低合金结构钢焊接接头的显微组织观察；焊接接头的冷裂纹形态观察；研究内容和方法•显微组织和冷裂纹形态的影响因素分析。研究内容和方法研究方法采用光学显微镜和扫描电子显微镜对焊接接头的显微组织和冷裂纹形态进行观察；采用能谱分析仪对焊接接头的化学成分进行分析；通过拉伸试验和冲击试验等力学性能测试，评估焊接接头的力学性能。02低合金结构钢焊接接头显微组织观察低合金结构钢焊接接头的特点具有良好的力学性能焊接性能良好，可用于制造承受较大载荷和冲击的构件和耐腐蚀性含有合金元素，如碳、锰、硅、铬等，以提高强度和韧性显微组织观察的方法和步骤准备样品观察显微组织选择具有代表性的低合金结构钢焊接接头，将其切割成小块，并进行研磨和抛光处理使用光学显微镜或扫描电子显微镜观察焊接接头的显微组织，观察晶粒大小、形态、相组成等分析元素分布力学性能测试使用能谱仪等设备分析合金元素的分布情况，了解元素在焊接接头中的扩散和分布规律进行拉伸、冲击、硬度等试验，了解焊接接头的力学性能及显微组织与力学性能之间的关系显微组织观察的结果和分析焊接接头由母材和焊接材料组成，具有不同的晶粒大小和形态在焊接过程中，由于受到热循环通过显微组织观察可以了解焊接接头的显微组织特征及其与力学性能之间的关系，为优化焊接工艺和提高构件质量提供依据和应力作用，焊接接头中的晶粒会发生变形和再结晶，影响其力学性能03低合金结构钢焊接接头冷裂纹形态观察冷裂纹的定义和分类冷裂纹定义冷裂纹是焊接过程中或焊接后冷却过程中产生的裂纹，主要发生在热影响区。冷裂纹分类根据产生温度和时间，冷裂纹可分为延迟裂纹、淬硬脆化裂纹和低塑性脆化裂纹。冷裂纹的观察方法和步骤010203微观观察扫描电镜观察宏观观察通过肉眼或低倍显微镜观察焊接接头的宏观形貌，找出裂纹的位置和走向。利用高倍显微镜观察裂纹的微观形态，包括裂纹源、扩展方向和终止机制等。利用扫描电子显微镜（SEM）观察裂纹的表面形貌，获取更多微观信息。冷裂纹形态观察的结果和分析裂纹源扩展方向终止机制通常位于焊接接头的热影响区，常见于晶界处。冷裂纹多沿垂直于熔合线方向扩展，少数情况下也会沿熔合线方向扩展。冷裂纹的终止通常与材料的塑性和韧性有关，当材料韧性足够时，裂纹会终止于材料内部；当材料韧性不足时，裂纹会扩展至表面。04焊接接头显微组织和冷裂纹形态的相关性分析显微组织和冷裂纹形态的相关性研究焊接接头的显微组织焊接接头的显微组织包括母材组织和焊缝组织。母材组织通常为轧制组织，包括铁素体、珠光体或贝氏体。焊缝组织则由熔合线附近的熔化金属冷却后形成，取决于焊接材料和焊接工艺。冷裂纹形态及其与显微组织的关系冷裂纹是焊接过程中常见的一种裂纹，其形态可分为表面裂纹、穿透裂纹和根部裂纹。表面裂纹通常在母材热影响区产生，而穿透裂纹和根部裂纹多在焊缝金属中形成。冷裂纹的产生与显微组织、氢含量、应力状态等因素有关。显微组织对冷裂纹的影响母材的显微组织对冷裂纹的产生有一定影响。例如，珠光体含量越多，钢的淬硬倾向越大，越容易产生冷裂纹。此外，母材中的碳化物、氮化物等硬脆相也会增加冷裂纹的敏感性。焊接接头性能和显微组织、冷裂纹形态的相关...
