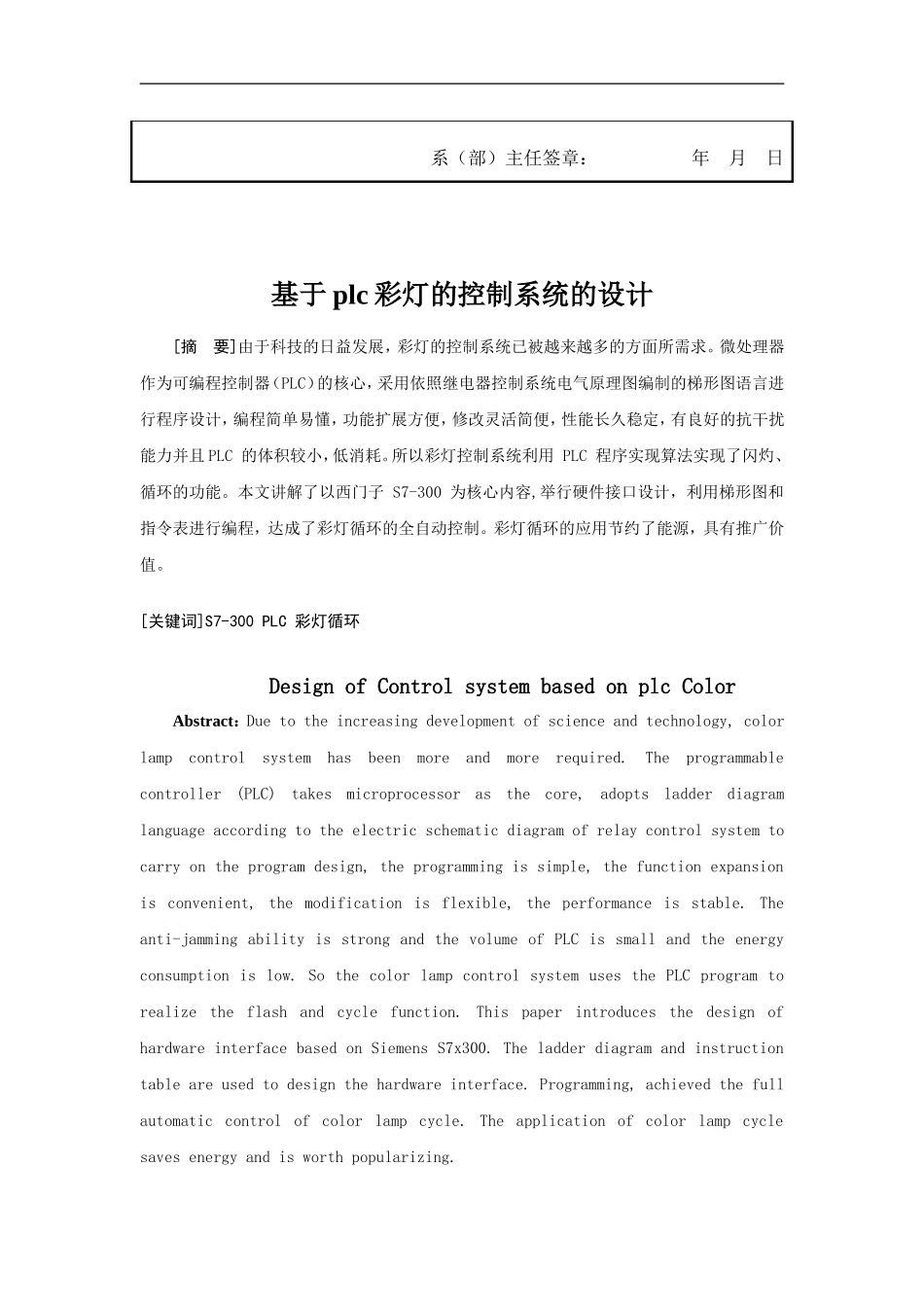

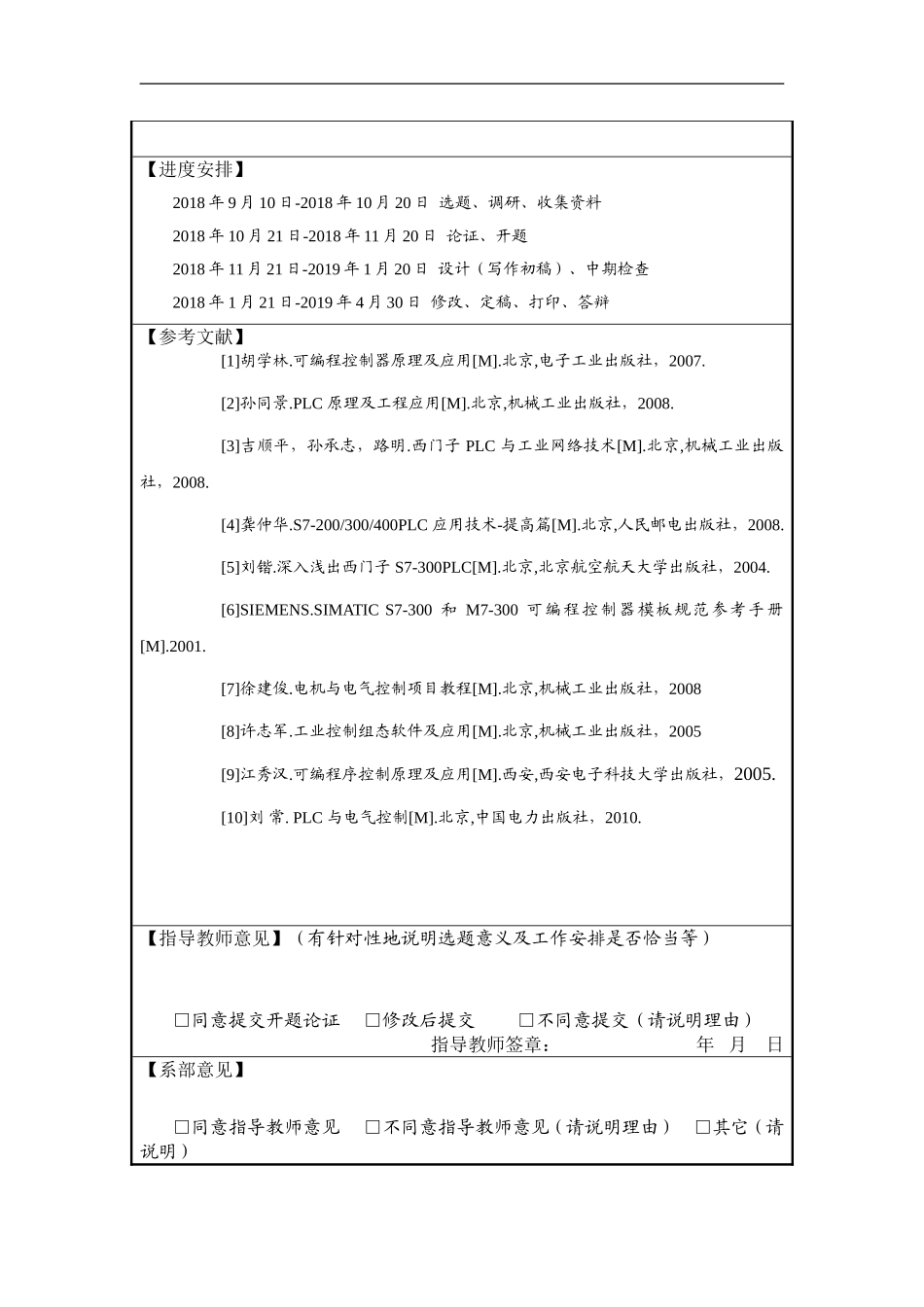

课题名称:基于plc彩灯的控制系统的设计开题报告书(表开题报告书(表11))题目基于plc彩灯的控制系统的设计【课题的内容与要求】本次设计的彩灯控制系统是以西门子的STEP-300为核心的PLC控制系统。利用PLC的梯形图编程设计及其控制的准确性,来实现一定情况下彩灯循环控制功能。同时利用生动的WINCC画面来显示这一全自动过程。【前言】随着科技的日益发展,彩灯控制系统已越来越符合人们的要求。可编程控制器(PLC)以微处理器为核心,普遍采用依据继电器控制系统电气原理图编制的梯形图语言进行程序设计,编程容易,功能扩展方便,修改灵活,性能稳定,抗干扰能力强而且PLC的体积小巧,能耗低。所以彩灯控制系统利用PLC程序实现算法实现了闪烁、循环的功能。本文介绍了以西门子S7-300为核心部件,进行硬件接口设计,利用梯形图和指令表进行编程,实现了彩灯循环的全自动控制。彩灯循环的应用节约了能源,具有推广价值。【方案的比较与评价】方案一,采用单片机实现的全自动化对环境适应能力较低,可靠性差,编程语言与PLC相比较难,功能简单。但其因其结构简单,价格便宜在市场上存有一席之地。方案二,PLC则是依据电气控制技术加上现代化计算机技术来完成顺序控制的全自动化技术,他是依据预先输入的程序,按照一定的规律顺序进行动作来完成所要达到的要求。PLC的编程语言相对而言比单片机简单,另外PLC的控制功能强、可靠性高、适用于多种工作环境、体积小、重量低、能耗低、维护方便,所以本设计把PLC作为电路硬件的主体,即在硬件组态中插入CPU314-2DP,并设计安装电路,实现S7-300PLC的控制功能。此外在软件方面还可以采用梯形图和SIMATICManager仿真软件进行程序的编写和调试,利用WinCC生动的画面来展示全自动的过程。经过方案一和方案二的比较,方案二的可靠性强、能耗低、经久耐用可以适用在多种工作环境,维护方便,综合考虑选用方案二。【进度安排】2018年9月10日-2018年10月20日选题、调研、收集资料2018年10月21日-2018年11月20日论证、开题2018年11月21日-2019年1月20日设计(写作初稿)、中期检查2018年1月21日-2019年4月30日修改、定稿、打印、答辩【参考文献】[1]胡学林.可编程控制器原理及应用[M].北京,电子工业出版社,2007.[2]孙同景.PLC原理及工程应用[M].北京,机械工业出版社,2008.[3]吉顺平,孙承志,路明.西门子PLC与工业网络技术[M].北京,机械工业出版社,2008.[4]龚仲华.S7-200/300/400PLC应用技术-提高篇[M].北京,人民邮电出版社,2008.[5]刘锴.深入浅出西门子S7-300PLC[M].北京,北京航空航天大学出版社,2004.[6]SIEMENS.SIMATICS7-300和M7-300可编程控制器模板规范参考手册[M].2001.[7]徐建俊.电机与电气控制项目教程[M].北京,机械工业出版社,2008[8]许志军.工业控制组态软件及应用[M].北京,机械工业出版社,2005[9]江秀汉.可编程序控制原理及应用[M].西安,西安电子科技大学出版社,2005.[10]刘常.PLC与电气控制[M].北京,中国电力出版社,2010.【指导教师意见】(有针对性地说明选题意义及工作安排是否恰当等)□同意提交开题论证□修改后提交□不同意提交(请说明理由)指导教师签章:年月日【系部意见】□同意指导教师意见□不同意指导教师意见(请说明理由)□其它(请说明)系(部)主任签章:年月日基于plc彩灯的控制系统的设计[摘要]由于科技的日益发展,彩灯的控制系统已被越来越多的方面所需求。微处理器作为可编程控制器(PLC)的核心,采用依照继电器控制系统电气原理图编制的梯形图语言进行程序设计,编程简单易懂,功能扩展方便,修改灵活简便,性能长久稳定,有良好的抗干扰能力并且PLC的体积较小,低消耗。所以彩灯控制系统利用PLC程序实现算法实现了闪灼、循环的功能。本文讲解了以西门子S7-300为核心内容,举行硬件接口设计,利用梯形图和指令表进行编程,达成了彩灯循环的全自动控制。彩灯循环的应用节约了能源,具有推广价值。[关键词]S7-300PLC彩灯循环DesignofControlsystembasedonplcColorAbstract:Duetotheincreasingdevelopmentofscienceandtechnology,colorlampcontrolsystemhasbeenmoreandmorerequired.Theprogrammable...
