基于PLC的交通灯设计和实现 电气自动化专业VIP专享VIP免费

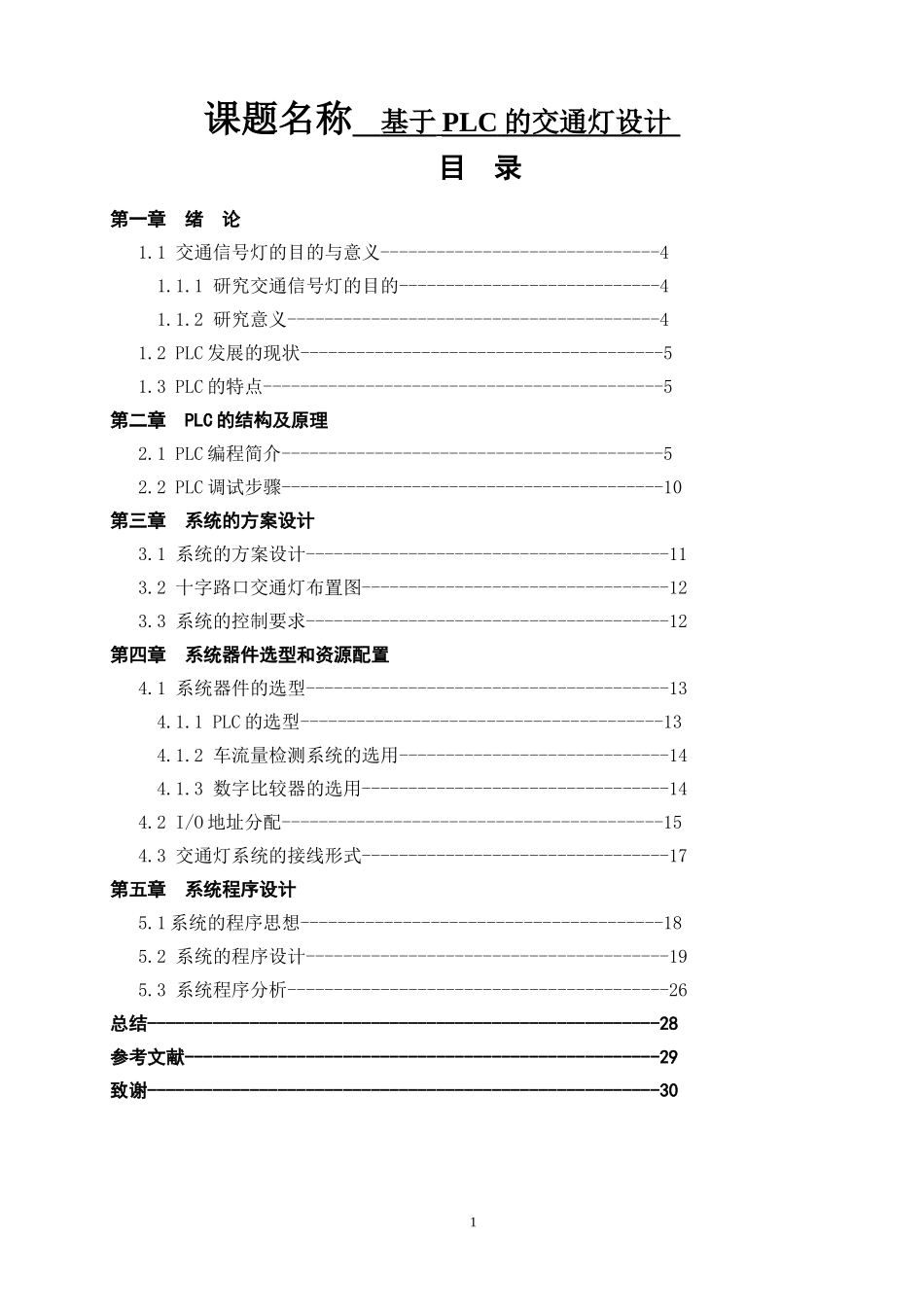

1课题名称基于PLC的交通灯设计目录第一章绪论1.1交通信号灯的目的与意义------------------------------41.1.1研究交通信号灯的目的----------------------------41.1.2研究意义----------------------------------------41.2PLC发展的现状---------------------------------------51.3PLC的特点-------------------------------------------5第二章PLC的结构及原理2.1PLC编程简介-----------------------------------------52.2PLC调试步骤-----------------------------------------10第三章系统的方案设计3.1系统的方案设计---------------------------------------113.2十字路口交通灯布置图---------------------------------123.3系统的控制要求---------------------------------------12第四章系统器件选型和资源配置4.1系统器件的选型---------------------------------------134.1.1PLC的选型---------------------------------------134.1.2车流量检测系统的选用-----------------------------144.1.3数字比较器的选用---------------------------------144.2I/O地址分配-----------------------------------------154.3交通灯系统的接线形式---------------------------------17第五章系统程序设计5.1系统的程序思想---------------------------------------185.2系统的程序设计---------------------------------------195.3系统程序分析-----------------------------------------26总结-------------------------------------------------------28参考文献---------------------------------------------------29致谢-------------------------------------------------------302摘要面对日益复杂的交通网络，为了解决十字路口的交通拥堵，交通事故频繁发生的状况，本文提出了一种更精准的控制交通灯的方案即基于PLC控制十字路口交通灯的实时控制方案。该设计系统地介绍了交通灯控制系统的组成和设计方案，并进行了程序设计。自从交通灯诞生以来，其内部的电路控制系统就不断的被改进，设计方法也开始多种多样，从而使交通灯显得更加智能化。尤其是近几年来，随着电子与计算机技术的飞速发展，电子电路分析和设计方法有了很大的改进，电子设计自动化也已经成为现代电子系统中不可缺少的工具和手段，而现今PLC技术飞快发展，应用越来越广，在工业自动化中的地位极为重要，广泛的应用于各个行业。随着科技的发展，可编程控制器的功能日益完善，加上小型化、价格低、可靠性高，在现代工业中的作用更加突出。同时交通控制更是趋向智能化方向发展，LED交通信号灯在持续发光、雨淋、灰尘等恶劣的气候条件下，仍然能保持较好的工作性能，而且价格更低廉。随着微处理器、计算机和数字通信技术的飞速发展，计算机控制已经扩展到了几乎所有的工业领域。例如可编程序控制器、基于PC总线的工业控制计算机、集散控制系统（DCS）和现场总线控制系统（FCS）等。关键词：实时控制；PLC；交通灯；3第一章绪论1.1研究交通信号灯的目的与意义1.1.1研究交通信号灯的目的为了解决和改善交通事故的频繁发生和交通拥堵问题，在本设计中，采用了调节交通信号灯的红绿灯时间来改善交通通行率和使用PLC(可编程序控制器)提高交通信号灯的时间准确性来减少交叉路口的交通事故的发生。过去的交通信号灯是由人工控制的，现在发展到自动控制，并由各个路口的各自为班发展到一条线或一个区域的联动，这样，车辆经过的路口都可能会一路绿灯，大大提高了道路的交通效率并且交通灯的时间准确性能较好能更好的避免交通事故的发生。交通信号灯采用红、黄、绿三种颜色，又叫红绿灯。红灯表示停止或禁止通行，绿灯表示通行，黄灯表示马上要出现红灯。车辆不能越过停车线，如果车辆已十分接近停车线而不能安全停车时，可以进入交叉路口。1.1.2研究意义在十字路口设置交通灯可以对交通进行有效的疏通，并为交通参与者的安全提供了强有力的保障。但是随着社会、经济的快速发展，原先的交通灯控制系统已经不能适应现在日益繁忙的交通状况。如何改善交通灯控制系统，使其适应现在的交通状况，成为研究的课题。传...
