最新版钢门窗安装施工工艺标准 VIP专享VIP免费

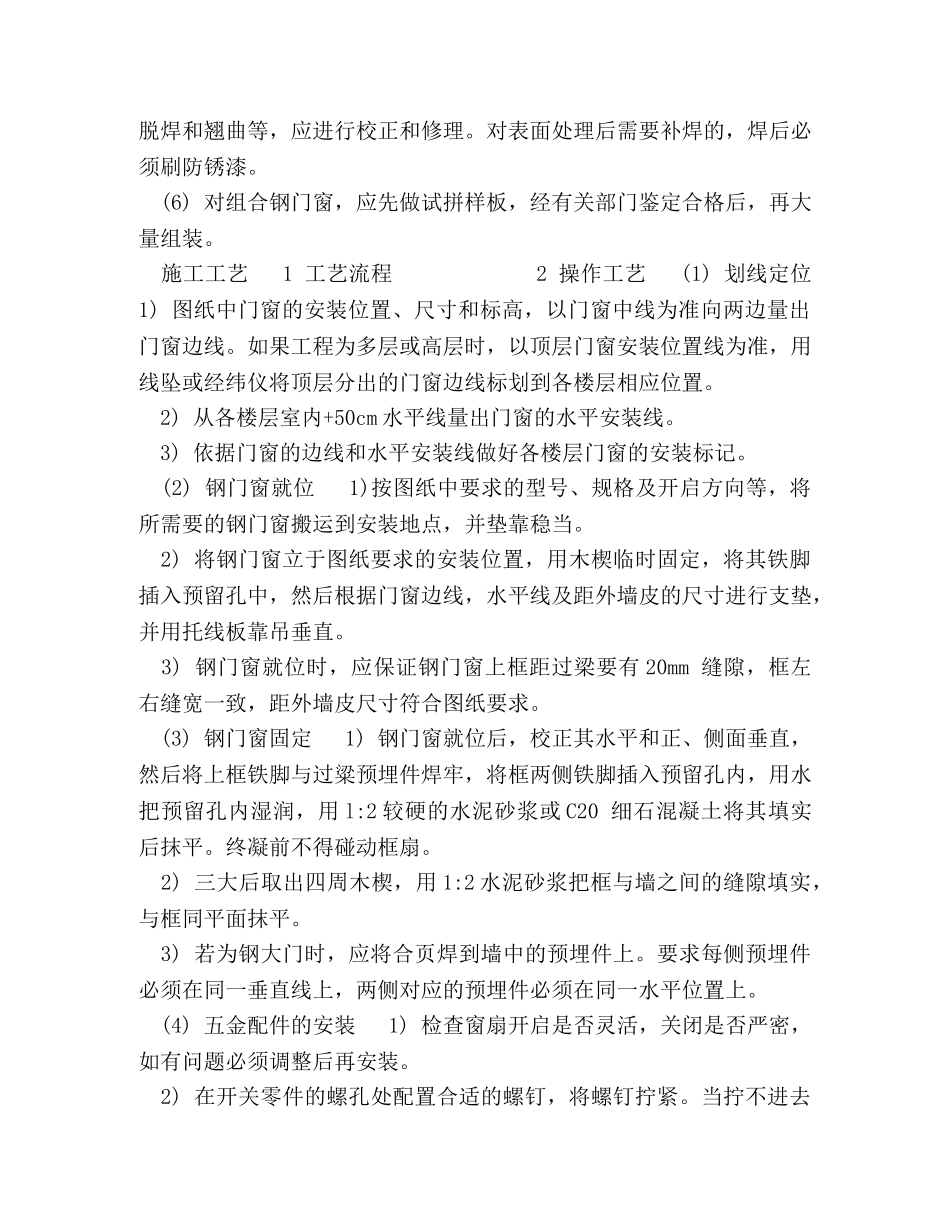

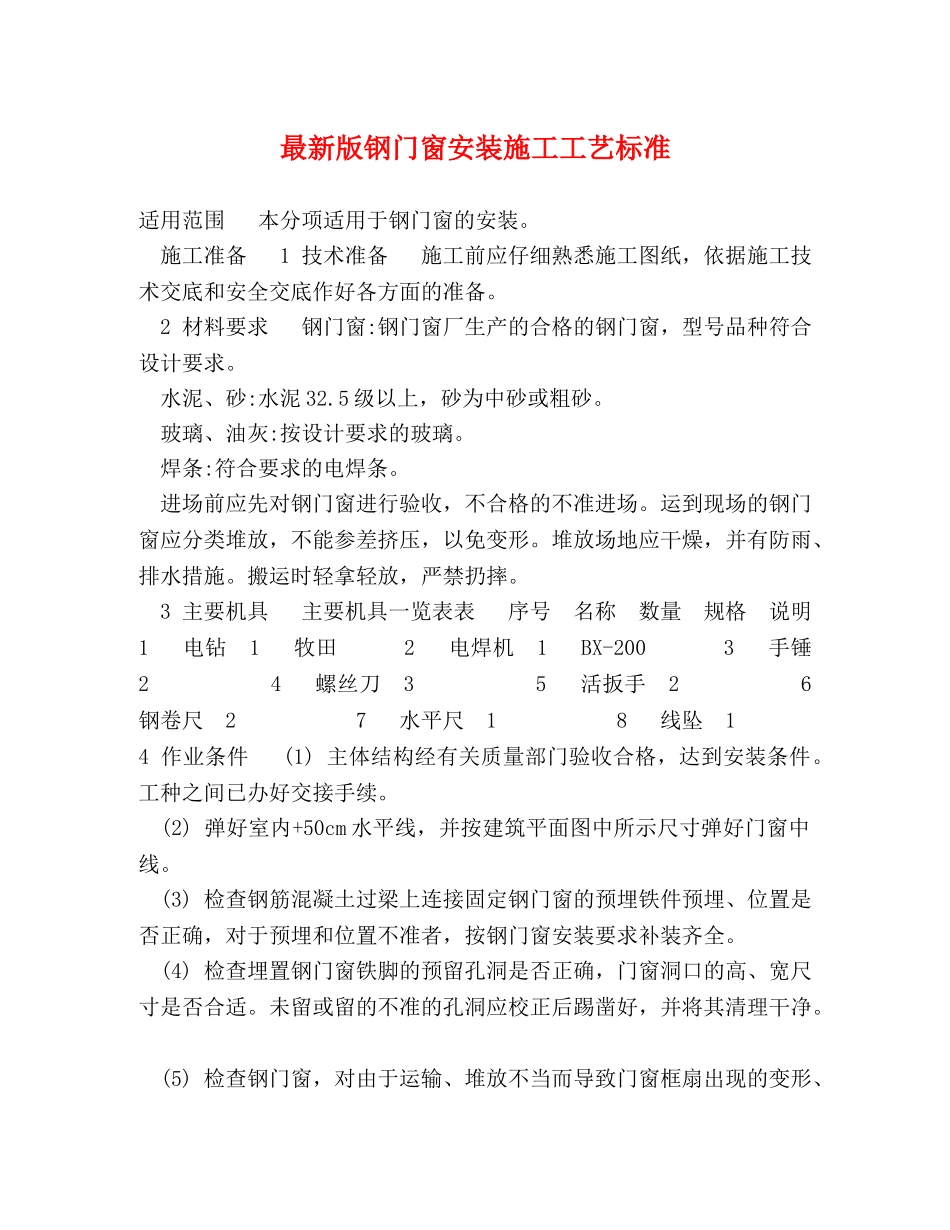

最新版钢门窗安装施工工艺标准适用范围本分项适用于钢门窗的安装。施工准备1技术准备施工前应仔细熟悉施工图纸，依据施工技术交底和安全交底作好各方面的准备。2材料要求钢门窗:钢门窗厂生产的合格的钢门窗，型号品种符合设计要求。水泥、砂:水泥32.5级以上，砂为中砂或粗砂。玻璃、油灰:按设计要求的玻璃。焊条:符合要求的电焊条。进场前应先对钢门窗进行验收，不合格的不准进场。运到现场的钢门窗应分类堆放，不能参差挤压，以免变形。堆放场地应干燥，并有防雨、排水措施。搬运时轻拿轻放，严禁扔摔。3主要机具主要机具一览表表序号名称数量规格说明1电钻1牧田2电焊机1BX-2003手锤24螺丝刀35活扳手26钢卷尺27水平尺18线坠14作业条件(1)主体结构经有关质量部门验收合格，达到安装条件。工种之间已办好交接手续。(2)弹好室内+50cm水平线，并按建筑平面图中所示尺寸弹好门窗中线。(3)检查钢筋混凝土过梁上连接固定钢门窗的预埋铁件预埋、位置是否正确，对于预埋和位置不准者，按钢门窗安装要求补装齐全。(4)检查埋置钢门窗铁脚的预留孔洞是否正确，门窗洞口的高、宽尺寸是否合适。未留或留的不准的孔洞应校正后踢凿好，并将其清理干净。(5)检查钢门窗，对由于运输、堆放不当而导致门窗框扇出现的变形、此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。脱焊和翘曲等，应进行校正和修理。对表面处理后需要补焊的，焊后必须刷防锈漆。(6)对组合钢门窗，应先做试拼样板，经有关部门鉴定合格后，再大量组装。施工工艺1工艺流程2操作工艺(1)划线定位1)图纸中门窗的安装位置、尺寸和标高，以门窗中线为准向两边量出门窗边线。如果工程为多层或高层时，以顶层门窗安装位置线为准，用线坠或经纬仪将顶层分出的门窗边线标划到各楼层相应位置。2)从各楼层室内+50cm水平线量出门窗的水平安装线。3)依据门窗的边线和水平安装线做好各楼层门窗的安装标记。(2)钢门窗就位1)按图纸中要求的型号、规格及开启方向等，将所需要的钢门窗搬运到安装地点，并垫靠稳当。2)将钢门窗立于图纸要求的安装位置，用木楔临时固定，将其铁脚插入预留孔中，然后根据门窗边线，水平线及距外墙皮的尺寸进行支垫，并用托线板靠吊垂直。3)钢门窗就位时，应保证钢门窗上框距过梁要有20mm缝隙，框左右缝宽一致，距外墙皮尺寸符合图纸要求。(3)钢门窗固定1)钢门窗就位后，校正其水平和正、侧面垂直，然后将上框铁脚与过粱预埋件焊牢，将框两侧铁脚插入预留孔内，用水把预留孔内湿润，用l:2较硬的水泥砂浆或C20细石混凝土将其填实后抹平。终凝前不得碰动框扇。2)三大后取出四周木楔，用1:2水泥砂浆把框与墙之间的缝隙填实，与框同平面抹平。3)若为钢大门时，应将合页焊到墙中的预埋件上。要求每侧预埋件必须在同一垂直线上，两侧对应的预埋件必须在同一水平位置上。(4)五金配件的安装1)检查窗扇开启是否灵活，关闭是否严密，如有问题必须调整后再安装。2)在开关零件的螺孔处配置合适的螺钉，将螺钉拧紧。当拧不进去此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。时，检查孔内是否有多余物。若有，将其剔除后再拧紧螺丝。当螺钉与螺孔位置不吻合时，可略挪动位置，重新攻丝后再安装。3)钢门锁的安装按说明书及施工图要求进行，安好后锁应开关灵活。质量标准1主控项目(1)金属门窗的品种、类型、规格、性能、开启方向、安装位置、连接方式及铝合金门窗的型材壁厚应符合设计要求。金属门窗的防腐处理及嵌缝、密封处理应符合设计要求。(2)金属门窗必须安装牢固，并应开关灵活、关闭严密，无倒翘。推拉门窗扇必须有防脱落措施。(3)金属门窗配件的型号、规格、数量应符合设计要求，安装应牢固，位置应正确，功能应满足使用要求。2一般项目(1)金属门窗表面应洁净、平整、光滑、色泽一致，无锈蚀。大面应无划痕、碰伤。漆膜或保护层应连接。(2)铝合金门窗推拉门窗扇开关力应大于100N。(3)金属门窗框与墙体之间的缝隙应填嵌饱满，并采用密封胶密封。密封胶表面应光滑、顺直、无裂纹。(4)金属门窗扇的橡胶密封条或毛毡密封条应安装完好，不得脱槽。(5)有排...
