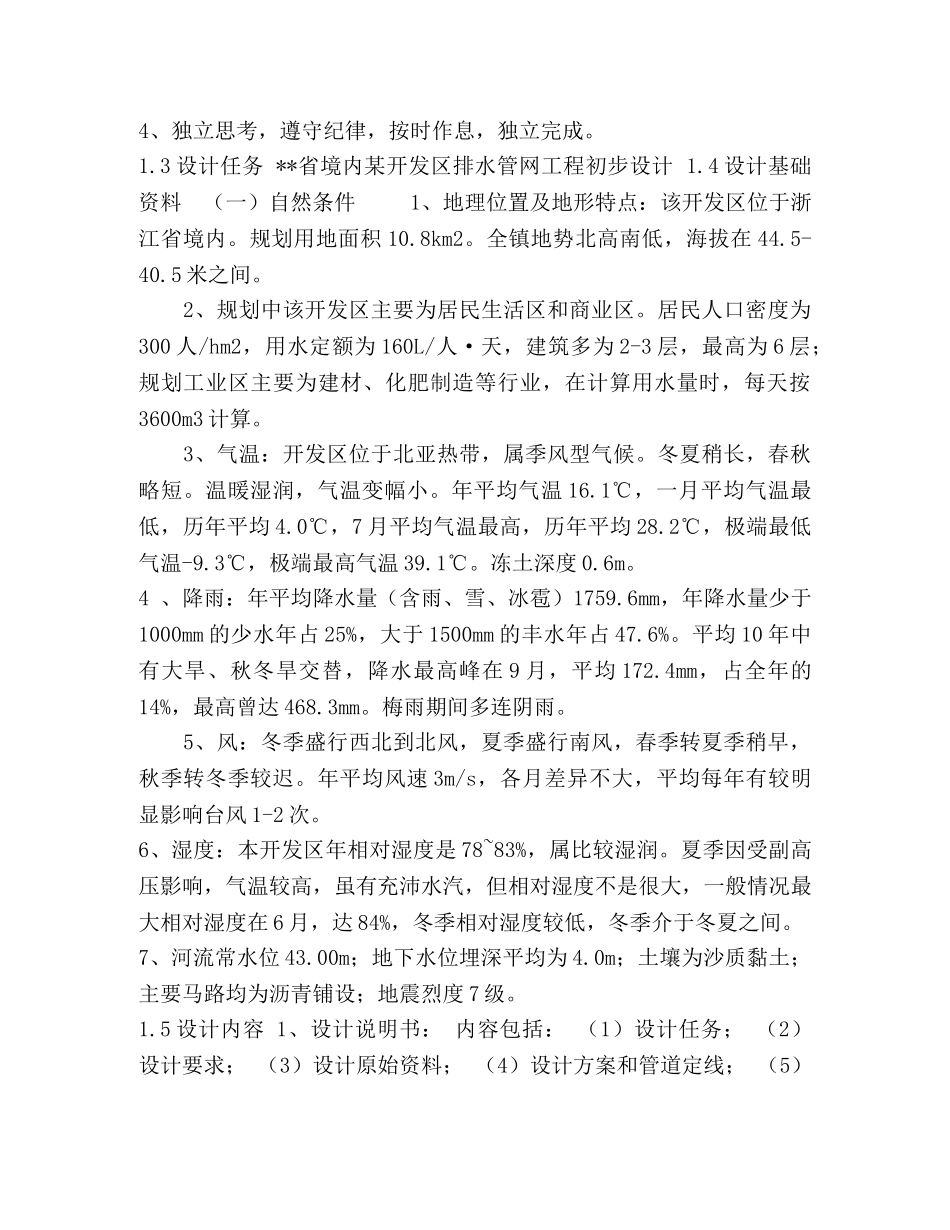

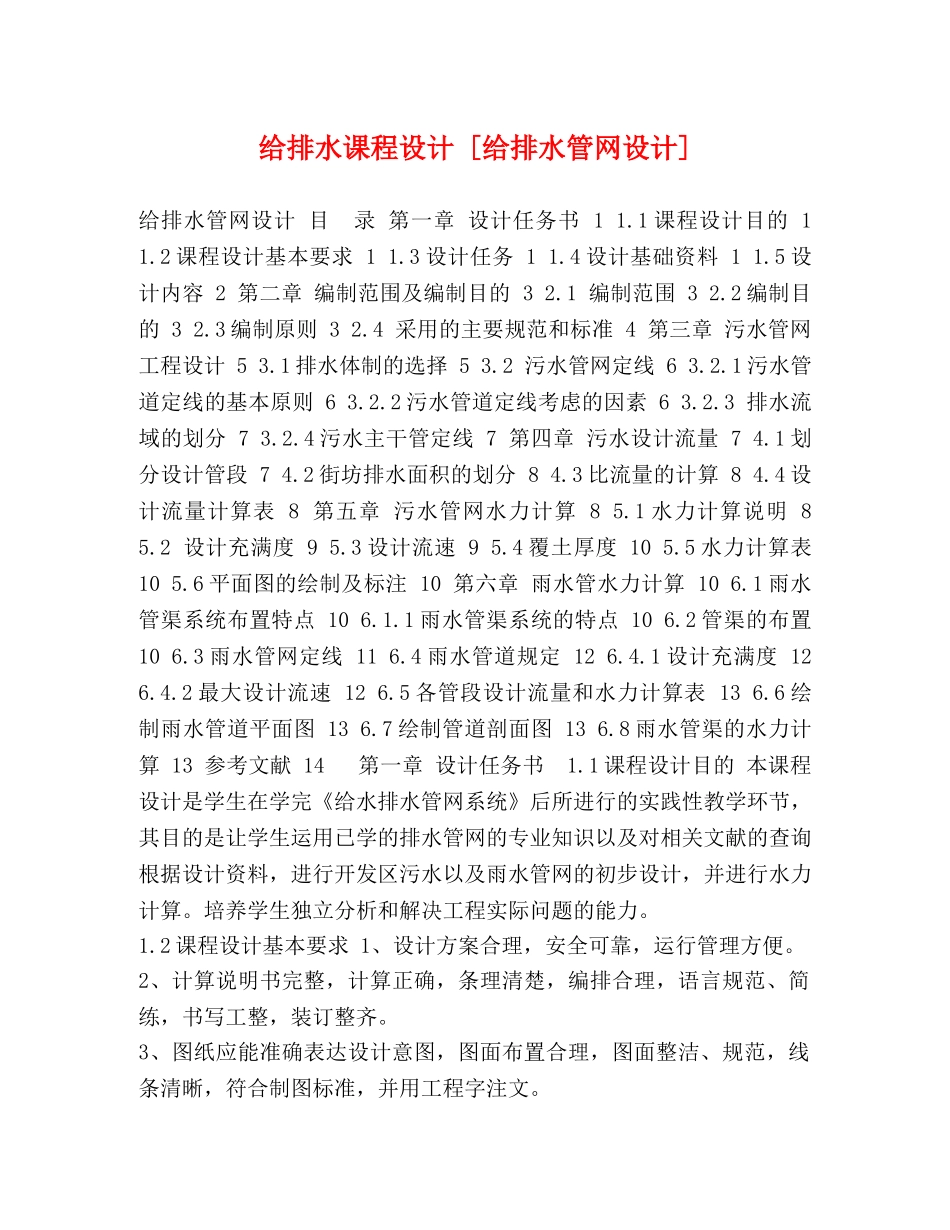

给排水课程设计[给排水管网设计]给排水管网设计目录第一章设计任务书11.1课程设计目的11.2课程设计基本要求11.3设计任务11.4设计基础资料11.5设计内容2第二章编制范围及编制目的32.1编制范围32.2编制目的32.3编制原则32.4采用的主要规范和标准4第三章污水管网工程设计53.1排水体制的选择53.2污水管网定线63.2.1污水管道定线的基本原则63.2.2污水管道定线考虑的因素63.2.3排水流域的划分73.2.4污水主干管定线7第四章污水设计流量74.1划分设计管段74.2街坊排水面积的划分84.3比流量的计算84.4设计流量计算表8第五章污水管网水力计算85.1水力计算说明85.2设计充满度95.3设计流速95.4覆土厚度105.5水力计算表105.6平面图的绘制及标注10第六章雨水管水力计算106.1雨水管渠系统布置特点106.1.1雨水管渠系统的特点106.2管渠的布置106.3雨水管网定线116.4雨水管道规定126.4.1设计充满度126.4.2最大设计流速126.5各管段设计流量和水力计算表136.6绘制雨水管道平面图136.7绘制管道剖面图136.8雨水管渠的水力计算13参考文献14第一章设计任务书1.1课程设计目的本课程设计是学生在学完《给水排水管网系统》后所进行的实践性教学环节，其目的是让学生运用已学的排水管网的专业知识以及对相关文献的查询根据设计资料，进行开发区污水以及雨水管网的初步设计，并进行水力计算。培养学生独立分析和解决工程实际问题的能力。1.2课程设计基本要求1、设计方案合理，安全可靠，运行管理方便。2、计算说明书完整，计算正确，条理清楚，编排合理，语言规范、简练，书写工整，装订整齐。3、图纸应能准确表达设计意图，图面布置合理，图面整洁、规范，线条清晰，符合制图标准，并用工程字注文。此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。4、独立思考，遵守纪律，按时作息，独立完成。1.3设计任务**省境内某开发区排水管网工程初步设计1.4设计基础资料（一）自然条件1、地理位置及地形特点：该开发区位于浙江省境内。规划用地面积10.8km2。全镇地势北高南低，海拔在44.5-40.5米之间。2、规划中该开发区主要为居民生活区和商业区。居民人口密度为300人/hm2，用水定额为160L/人·天，建筑多为2-3层，最高为6层；规划工业区主要为建材、化肥制造等行业，在计算用水量时，每天按3600m3计算。3、气温：开发区位于北亚热带，属季风型气候。冬夏稍长，春秋略短。温暖湿润，气温变幅小。年平均气温16.1℃，一月平均气温最低，历年平均4.0℃，7月平均气温最高，历年平均28.2℃，极端最低气温-9.3℃，极端最高气温39.1℃。冻土深度0.6m。4、降雨：年平均降水量（含雨、雪、冰雹）1759.6mm，年降水量少于1000mm的少水年占25%，大于1500mm的丰水年占47.6%。平均10年中有大旱、秋冬旱交替，降水最高峰在9月，平均172.4mm，占全年的14%，最高曾达468.3mm。梅雨期间多连阴雨。5、风：冬季盛行西北到北风，夏季盛行南风，春季转夏季稍早，秋季转冬季较迟。年平均风速3m/s，各月差异不大，平均每年有较明显影响台风1-2次。6、湿度：本开发区年相对湿度是78~83%，属比较湿润。夏季因受副高压影响，气温较高，虽有充沛水汽，但相对湿度不是很大，一般情况最大相对湿度在6月，达84%，冬季相对湿度较低，冬季介于冬夏之间。7、河流常水位43.00m；地下水位埋深平均为4.0m；土壤为沙质黏土；主要马路均为沥青铺设；地震烈度7级。1.5设计内容1、设计说明书：内容包括：（1）设计任务；（2）设计要求；（3）设计原始资料；（4）设计方案和管道定线；（5）此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。管材选用；（6）其他。2、设计计算书：（以计算表格的形式附在说明书之后）。3、排水管网总平面布置图（A2图纸），图中应注明：(1）排水区界及排水流域范围、（2）管段：管长、管径、坡度；（3）标高：地面标高、管底标高；（4）图例和图纸说明；4、排水纵断图。第二章编制范围及编制目的2.1编制范围本可行性研究报告编制范围包括宜都市陆城镇城区污水截流主干管、渠系统和污水处理厂一座。2.2编制目的本报告编制目的是对工程规模、污水水质、处理厂...
