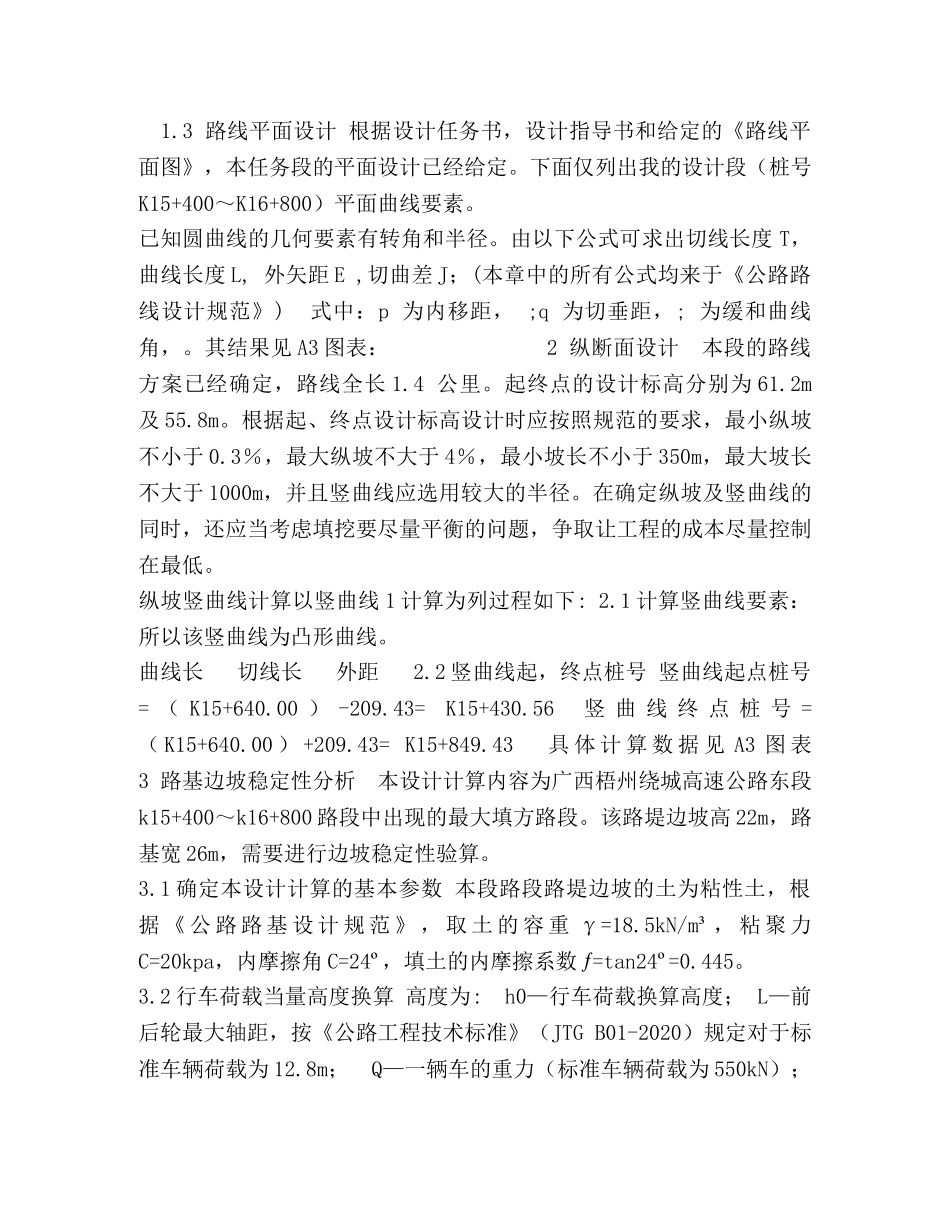

长沙理工大学毕业设计计算书长沙理工大学毕业设计计算书1线形设计1.1线形设计一般原则1.1.1.平面线形应与地形、地物相适应，与周围环境相协调在地势平坦的平原微丘区，路线以方向为主导，平面线形三要素中以直线为主；在地势起伏很大的山岭重丘区，路线以高程为主导，为适应地形，曲线所占比例较大。直线、圆曲线、缓和曲线的选用与合理组合取决于地形地物等具体条件，不要片面强调路线以直线为主或曲线为主。1.1.2.保持平面线形的均衡与连贯（1）长直线尽头不能接以小半径曲线。（2）高、低标准之间要有过渡。1.1.3.平曲线应有足够的长度汽车在曲线路段上行驶，如果曲线过短，司机就必须很快的转动方向盘，这样在高速行驶的情况下是非常危险的。同时，如不设置足够长度的缓和曲线，使离心加速度变化率小于一定数值，从乘客的心理和生理感受来看也是不好的。当道路转角很小时，曲线长度就显得比实际短，容易引起曲线很小的错觉。因此，平曲线具有一定的长度是必要的。为了解决上述问题，最小平曲线长度一般应考率下述条件确定：（1）汽车驾驶员在操纵方向盘时不感到困难一般按6s的通过时间来设置最小平曲线长度，当设计车速为100km/h时，平曲线一般值取850m，最小值取170m。（2）小偏角的平曲线长度当路线转角α≤7°时称为小偏角。设计计算时，当转角等于7°时，平曲线按6s行程考虑；当转角小于7°时，曲线长度与α成反比增加；当转角小于2°时，按α＝2°计。1.2平面线形要素的组合类型平面线形的几何要素为直线、圆曲线和缓和曲线，这三种基本线形要素可以组合得到很多种平面线形的形式。就公路平面线形设计而言，主要有基本型、S型、卵型、凸型、C型和复合型六种。此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。1.3路线平面设计根据设计任务书，设计指导书和给定的《路线平面图》，本任务段的平面设计已经给定。下面仅列出我的设计段（桩号K15+400～K16+800）平面曲线要素。已知圆曲线的几何要素有转角和半径。由以下公式可求出切线长度T，曲线长度L,外矢距E,切曲差J；(本章中的所有公式均来于《公路路线设计规范》)式中：p为内移距，;q为切垂距，;为缓和曲线角，。其结果见A3图表：2纵断面设计本段的路线方案已经确定，路线全长1.4公里。起终点的设计标高分别为61.2m及55.8m。根据起、终点设计标高设计时应按照规范的要求，最小纵坡不小于0.3％，最大纵坡不大于4％，最小坡长不小于350m，最大坡长不大于1000m，并且竖曲线应选用较大的半径。在确定纵坡及竖曲线的同时，还应当考虑填挖要尽量平衡的问题，争取让工程的成本尽量控制在最低。纵坡竖曲线计算以竖曲线1计算为列过程如下:2.1计算竖曲线要素：所以该竖曲线为凸形曲线。曲线长切线长外距2.2竖曲线起，终点桩号竖曲线起点桩号=（K15+640.00）-209.43=K15+430.56竖曲线终点桩号=（K15+640.00）+209.43=K15+849.43具体计算数据见A3图表3路基边坡稳定性分析本设计计算内容为广西梧州绕城高速公路东段k15+400～k16+800路段中出现的最大填方路段。该路堤边坡高22m，路基宽26m，需要进行边坡稳定性验算。3.1确定本设计计算的基本参数本段路段路堤边坡的土为粘性土，根据《公路路基设计规范》，取土的容重γ=18.5kN/m³，粘聚力C=20kpa，内摩擦角C=24º，填土的内摩擦系数ƒ=tan24º=0.445。3.2行车荷载当量高度换算高度为:h0—行车荷载换算高度；L—前后轮最大轴距，按《公路工程技术标准》（JTGB01-2020）规定对于标准车辆荷载为12.8m；Q—一辆车的重力（标准车辆荷载为550kN）；此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。N—并列车辆数，双车道N=2，单车道N=1；γ—路基填料的重度（kN/m3）；B—荷载横向分布宽度，表示如下：式中：b—后轮轮距，取1.8m；m—相邻两辆车后轮的中心间距，取1.3m；d—轮胎着地宽度，取0.6m。3.3Bishop法求稳定系数K3.3.1计算步骤：（1）按4.5H法确定滑动圆心辅助线。由表查得β1=26°，β2=35°及荷载换算为土柱高度h0=0.8446(m),得G点。a.由坡脚A向下引竖线，在竖线上截取高度H=h+h0（h为边坡高度，h0为换算...
