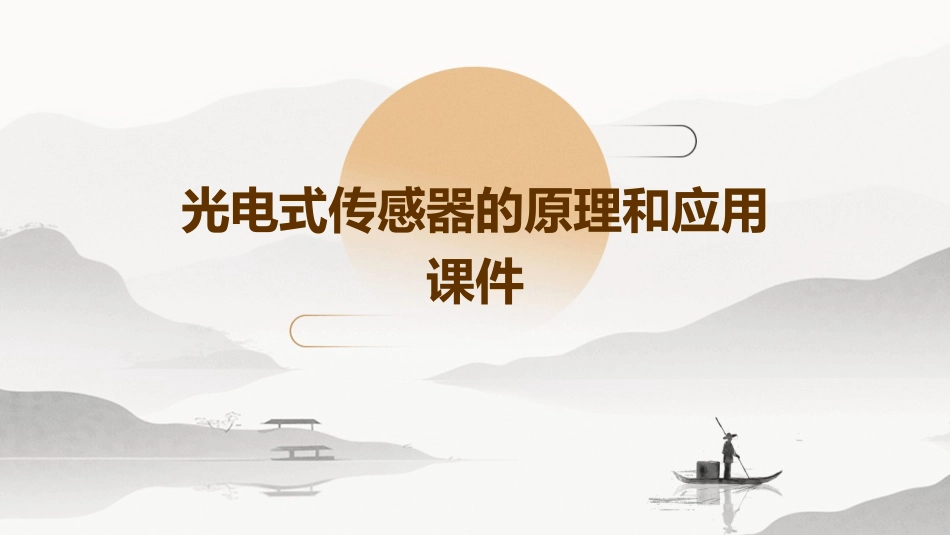

光电式传感器的原理和应用课件VIP专享VIP免费

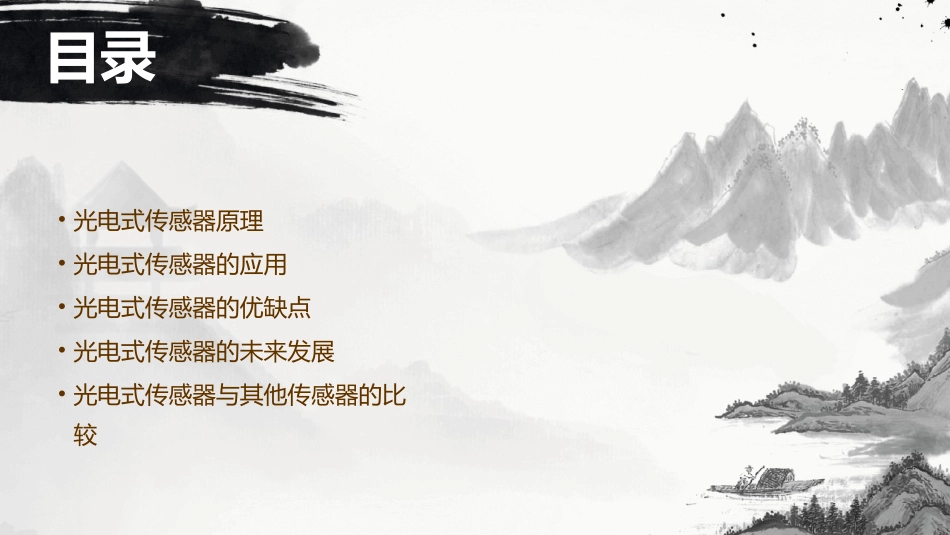

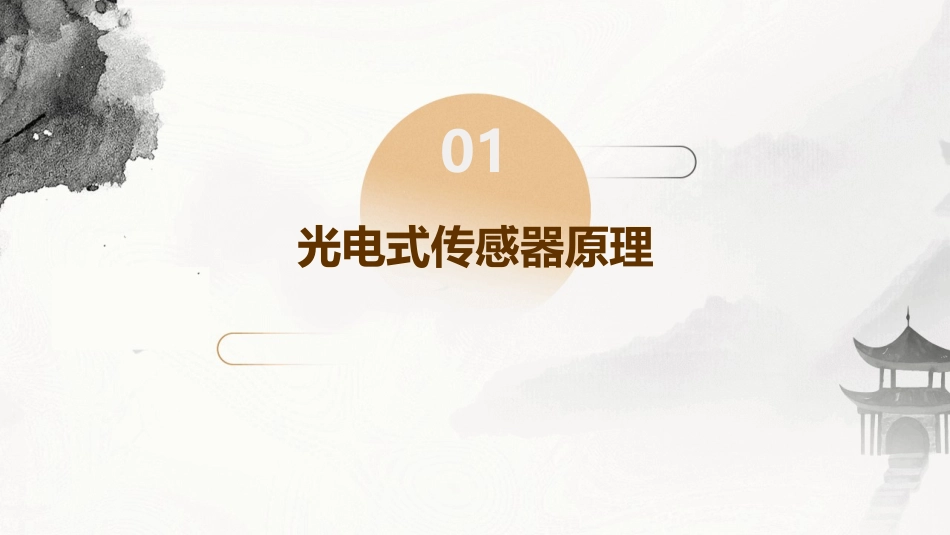

光电式传感器的原理和应用课件目录•光电式传感器原理•光电式传感器的应用•光电式传感器的优缺点•光电式传感器的未来发展•光电式传感器与其他传感器的比较01光电式传感器原理光电效应定义01光电效应是指光子照射在物质上，使物质的电子吸收光子能量而跃迁至高能级的现象。光电效应分类02光电效应分为外光电效应和内光电效应，其中外光电效应是指电子从物质表面逸出的现象，内光电效应是指电子在物质内部因能量吸收而产生电导率变化的现象。光电效应的物理机制03当光子与物质相互作用时，光子的能量被物质吸收，使得物质中的电子获得足够的能量从低能级跃迁至高能级，当电子从高能级回落到低能级时，会以光子的形式释放能量。光电效应光电二极管是一种常用的光电元件，它利用PN结的光电效应，将光信号转换为电信号。光电二极管光电晶体管是一种基于半导体材料的光电元件，它利用光子激发半导体材料中的电子，产生光电流。光电晶体管光电倍增管是一种高灵敏度的光电元件，它通过多个倍增极将微弱的光电流放大，常用于弱光信号的检测。光电倍增管光电元件的分类光电元件的灵敏度是指其输出电信号与入射光强之间的响应关系，通常用单位A/W或V/W表示。灵敏度光电元件的响应速度是指其输出电信号随入射光强变化的速度，通常用时间常数来表示。响应速度噪声等效功率是指光电元件在一定的信噪比下所能检测到的最小光功率，是衡量光电元件灵敏度的指标之一。噪声等效功率线性范围是指光电元件输出电信号与入射光强之间的线性关系所能覆盖的范围。线性范围光电元件的基本特性02光电式传感器的应用总结词通过光电式传感器测量光照强度，可以用于控制照明系统、环境监测、摄影等领域。要点一要点二详细描述光电式传感器利用光电器件将光能转化为电能，通过测量电信号的大小来推算光照强度。在照明控制系统中，光电式传感器可以自动调节灯光亮度，以适应不同的环境光照需求。在环境监测中，它可以用于检测空气中的光辐射污染。在摄影领域，光电式传感器广泛应用于数码相机和摄像机的自动曝光和白平衡控制。光照度测量VS光电式传感器可以识别物体的颜色，常用于印刷、涂装、纺织品等领域的质量控制。详细描述光电式传感器通过测量物体表面反射光的波长和强度，可以分析出物体的颜色特征。在印刷领域，它可以用于检测印刷品的颜色偏差和色差。在涂装领域，它可以用于检测涂层的颜色和均匀性。在纺织品领域，它可以用于检测布料的颜色和色差，以确保产品质量。总结词物体表面颜色识别总结词光电式传感器利用光的反射和传播特性，可以测量物体距离，常用于机器人视觉、自动化生产线等领域。详细描述光电式传感器通过发射光束并检测其反射回来的光信号，可以计算出光束在空气中传播的时间，从而推算出物体距离。在机器人视觉领域，光电式传感器常用于机器人的定位和避障功能。在自动化生产线中，它可以用于检测工件的位置和尺寸，以确保生产过程的准确性和效率。物体距离测量光电式传感器结合计算机视觉技术，可以识别物体的形状，常用于自动化检测、机器人导航等领域。总结词光电式传感器可以配合图像处理算法，提取物体表面的特征点，进而分析出物体的形状。在自动化检测中，它可以用于检测产品的外观缺陷和尺寸偏差。在机器人导航中，它可以用于识别障碍物和路径规划，使机器人能够自主导航和避障。详细描述物体形状识别03光电式传感器的优缺点光电式传感器能够实现高精度的检测，尤其在测量距离、速度、角度等参数时具有较高的准确性。高精度检测光电式传感器利用光信号传输和检测，相对于其他传感器而言，具有较强的抗电磁干扰能力。抗干扰能力强光电式传感器采用非接触式测量方式，不会对被测物体产生压力或损伤，同时避免了直接接触带来的摩擦和磨损。非接触式测量光电式传感器具有较快的响应速度，能够在短时间内完成测量和信号输出，适合用于高速动态测量。快速响应优点光电式传感器对环境光照变化较为敏感，在强光或暗光环境下可能会影响测量精度。对环境光照敏感光电式传感器结构相对复杂，制造成本较高，同时需要配合其他电路和元件才能实现完整的测量系统。成本较高由于光电式传感器...
