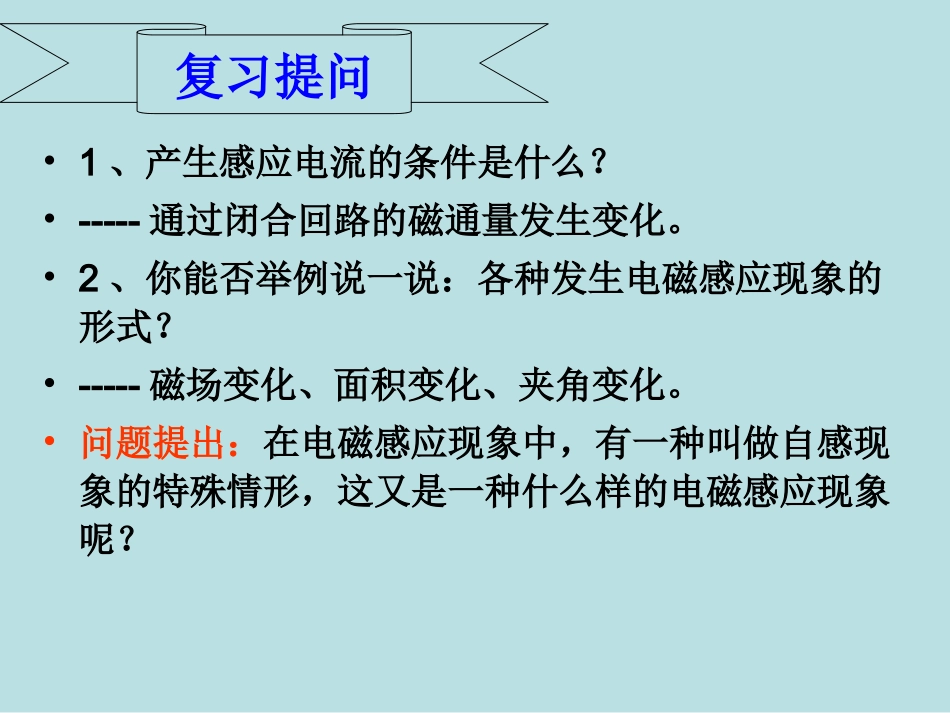

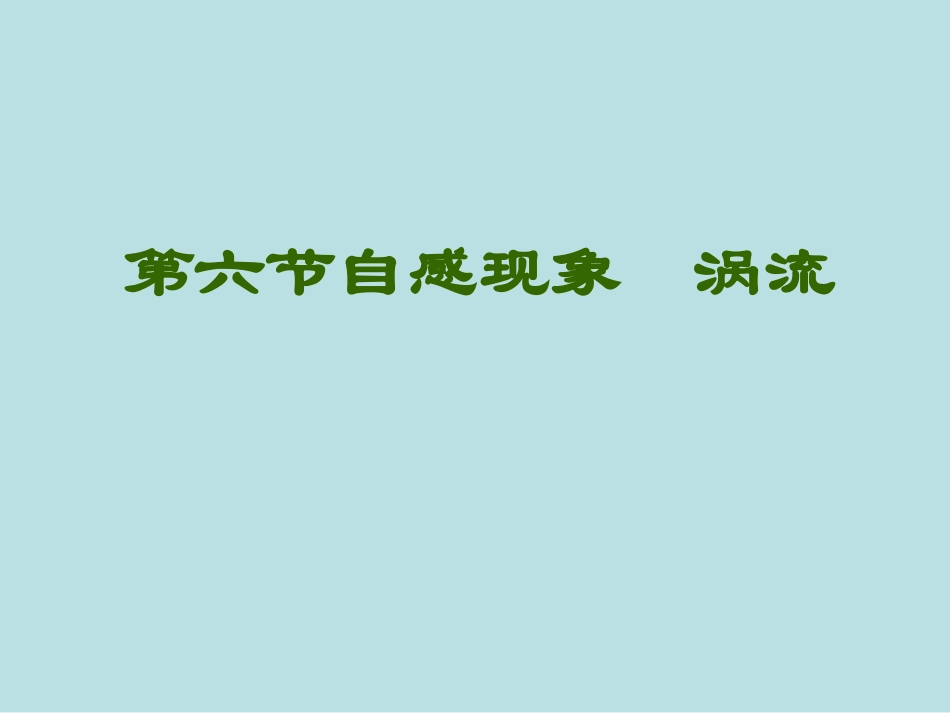

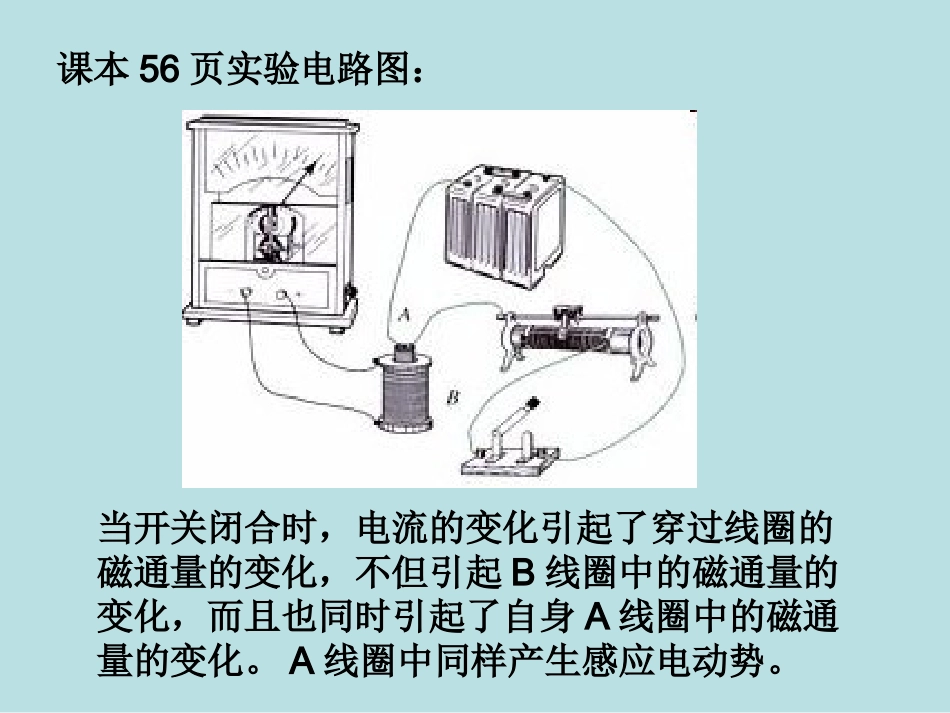

第六节自感现象涡流•1、产生感应电流的条件是什么？•-----通过闭合回路的磁通量发生变化。•2、你能否举例说一说：各种发生电磁感应现象的形式？•-----磁场变化、面积变化、夹角变化。•问题提出：在电磁感应现象中，有一种叫做自感现象的特殊情形，这又是一种什么样的电磁感应现象呢？复习提问课本56页实验电路图：当开关闭合时，电流的变化引起了穿过线圈的磁通量的变化，不但引起B线圈中的磁通量的变化，而且也同时引起了自身A线圈中的磁通量的变化。A线圈中同样产生感应电动势。由于导体本身的电流发生变化而产生的电磁感应现象，叫做自感现象。这种现象中产生的感应电动势，叫做自感电动势。自主学习1、概念：2、自感现象对电路的影响：一、自感现象【演示实验1】通电自感现象。现象：在闭合开关S的瞬间，灯2立刻正常光．而灯1却是逐渐从暗到明，要比灯1迟一段时间正常发光．分析：由于电流的增大，线圈L自身的磁通量增加，而产生了感应电动势，阻碍线圈中电流的增加，故通过与线圈串联的灯泡的电流不能立即增大到最大值，它的亮度只能慢慢增加．【演示实验2】断电自感现象。现象:开关断开时，灯泡不是立即熄灭，而是先闪亮一下，然后熄灭。III’I’分析：由于电流的减小，线圈L自身的磁通量减少，而产生了感应电动势，阻碍线圈中电流的减小，故通过与线圈串联的灯泡的电流不能立即减小到0，所以小灯泡不能立即熄灭。归纳总结：电路中自感的作用是阻碍电流的变化。A、当电路中的电流增大时，自感电动势的方向和原电流的方向相反B、当电路中的电流减小时，自感电动势的方向和原电流的方向相同二、自感系数2、单位：亨利(H)1H=103mH=106μH【提问】：自感现象是电磁感应现象的一种，当通过线圈电流变化时，线圈会产生自感电动势，那么当电流的变化相同时，不同的线圈产生的感应电动势是否相同？1、描述线圈自感性能的物理量3、大小：有线圈自身的结构决定线圈越大，匝数越多，插入铁芯，自感系数就越大三、自感现象的防止及应用：日光灯的构造1、日光灯原理（应用）2、形成电弧放电（危害）四、涡流及其应用：1、什么是涡流：2、涡流的特性：使导体发热3、涡流的利用和危害：①涡流的利用：电磁炉金属探测器②涡流的危害：消耗电能破坏绝缘1、当线圈中电流改变时，线圈中会产生自感电动势，自感电动势方向与原电流方向[]A．总是相反B．总是相同C．电流增大时，两者方向相反D．电流减小时，两者方向相同针对练习2、线圈的自感系数大小的下列说法中，正确的是[]A．通过线圈的电流越大，自感系数也越大B．线圈中的电流变化越快，自感系数也越大C．插有铁芯时线圈的自感系数会变大D．线圈的自感系数与电流的大小、电流变化的快慢、是否有铁芯等都无关3、图7所示为一演示实验电路图，图中L是一带铁心的线圈，A是一个灯泡，电键S处于闭合状态，电路是接通的．现将电键Ｓ打开，则在电路切断的瞬间，通过灯泡Ａ的电流方向是从____端到____端．这个实验是用来演示____现象的．4、如图1电路中，p、Q两灯相同，L的电阻不计，则[]A．S断开瞬间，P立即熄灭，Q过一会才熄灭B．S接通瞬间，P、Q同时达正常发光C．S断开瞬间，通过P的电流从右向左D．S断开瞬间，通过Q的电流与原来方向相反本课小结1、自感现象1、自感现象的概念2、自感现象对电路的影响3、自感系数的概念4、自感现象的利用和防止2、涡流1、涡流的概念2、涡流的特点3、涡流的应用
