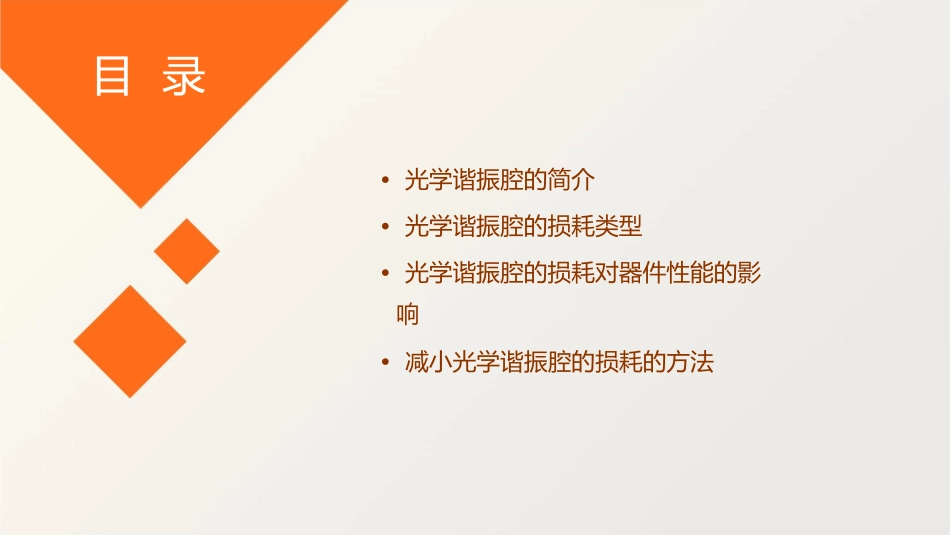

光学谐振腔的损耗概要课件目录•光学谐振腔的简介•光学谐振腔的损耗类型•光学谐振腔的损耗对器件性能的影响•减小光学谐振腔的损耗的方法光学谐振腔的简介01定义与工作原理定义光学谐振腔是一种具有特定边界条件的封闭光学系统，能够支持光波在其中振荡传播。工作原理通过在两个反射镜之间形成光学谐振腔，使光波在反射镜之间来回反射，形成稳定的振荡模式，从而实现光能的有效限制和增强。光学谐振腔的应用激光器光通信光传感光学谐振腔是激光器的重要组成部分，通过限制光波的传播模式，提高光束质量，实现高功率、高亮度的激光输出。光学谐振腔在光通信领域用于调制和解调信号，提高通信系统的传输速率和稳定性。光学谐振腔可以用于测量微小的物理变化，如温度、压力、折射率等，具有高灵敏度和高分辨率的特点。光学谐振腔的发展历程早期发展01光学谐振腔的研究始于20世纪初，最初主要用于光谱分析和天文学领域。激光器应用0220世纪60年代，光学谐振腔被应用于激光器的设计中，推动了激光技术的飞速发展。现代应用03随着光通信、光传感等领域的快速发展，光学谐振腔的应用越来越广泛，成为现代光学技术的重要支柱之一。光学谐振腔的损耗类型02内部损耗物质吸收损耗物质吸收损耗主要是由于光学介质对光的吸收而引起的能量损耗。这种损耗与介质的种类、浓度、温度和光的波长等因素有关。在光学谐振腔中，物质吸收损耗会导致光能转化为热能，从而影响光信号的传输和转换效率。散射损耗散射损耗是由于光学介质内部的不均匀性或缺陷引起的光散射现象。在光学谐振腔中，散射损耗会导致光能散射到其他方向，从而降低光信号的传输效率。散射损耗与介质的折射率、颗粒大小和分布等因素有关。外部损耗反射损耗反射损耗是由于光学界面反射作用引起的能量损耗。在光学谐振腔中，反射损耗主要发生在腔镜的反射面。反射损耗的大小与反射面的反射率、入射光的角度等因素有关。为了减小反射损耗，通常采用高反射率的反射面，如镀膜反射镜。透射损耗透射损耗是由于光学介质对光的透过作用引起的能量损耗。在光学谐振腔中，透射损耗主要发生在腔镜的透射面。透射损耗的大小与透射面的透过率、入射光的角度等因素有关。为了减小透射损耗，通常采用低透过率的透射镜，如全息透镜。光学谐振腔的损耗对器件性能的影响03对共振特性的影响损耗导致光子在谐振腔内的平均寿命降低，从而影响共振频率和品质因子。01损耗越大，光子在谐振腔内的平均寿命越短，共振频率向低频方向偏移，品质因子下降。02品质因子是衡量光学谐振腔性能的重要参数，高品质因子意味着更窄的共振线宽，更高的光子限制效应和更强的耦合效应。03对光子器件效率的影响损耗会降低光子器件的转换效率和增益，导致光信号的输出功010203率降低。在激光器中，损耗会减小光子在谐振腔内的循环次数，从而降低激光的输出功率和相干性。在放大器中，损耗会减小信号光的增益，增加噪声，降低信噪比。对噪声性能的影响损耗引入了额外的噪声，如散粒噪声、热噪声等，这些噪声会降低光子器件的性能。在低损耗的光学谐振腔中，散粒噪声是主要的噪声源；而在高损耗的光学谐振腔中，热噪声成为主要的噪声源。减小损耗是提高光子器件性能的重要途径之一，可以通过优化光学谐振腔的结构和材料来降低损耗和噪声。减小光学谐振腔的损耗的方法04选用低损耗材料总结词选用低损耗材料是减小光学谐振腔损耗的有效方法之一。详细描述低损耗材料可以减少光在介质中的散射和吸收，从而降低光在谐振腔内的能量损失。常见的低损耗材料包括光学玻璃、晶体和某些特殊的光学塑料等。这些材料具有高透射率和低散射特性，能够提高光学谐振腔的性能。提高反射镜的光学加工精度总结词提高反射镜的光学加工精度可以减小光学谐振腔的损耗。详细描述反射镜是光学谐振腔的重要组成部分，其加工精度对谐振腔的性能有很大影响。通过提高反射镜的光学加工精度，可以减小光在反射镜表面的反射损失，从而提高光在谐振腔内的传输效率。加工精度越高，反射镜的反射率越高，光在反射镜表面的散射和吸收越少。优化光子器件的结构设计总结词详细描述优化光子器件的结构设计可以有效减小...
