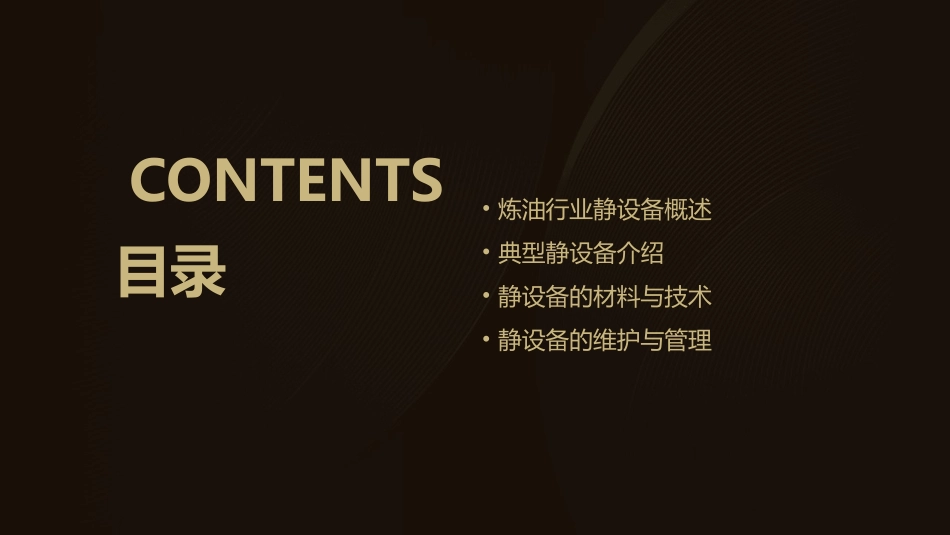

炼油行业静设备简介课件目录•炼油行业静设备概述•典型静设备介绍•静设备的材料与技术•静设备的维护与管理CONTENTS01炼油行业静设备概述CHAPTER定义静设备是指安装在炼油工艺流程中，不直接参与工艺流程运动，但为工艺流程提供必要支撑和保障的设备。分类静设备主要包括容器、塔器、换热器、反应器、炉子等，它们在炼油工艺中各自扮演特定角色。静设备的定义与分类静设备是炼油工艺流程的重要组成部分，它们为流体提供储存、分离、反应等必要环境，确保工艺流程的顺利进行。实现工艺流程静设备如容器等，能够储存和容纳原料、产品和中间产物，确保生产过程中的安全稳定。保障生产安全高效的静设备如换热器等，能够实现热量的有效传递，提高能源利用效率，从而提升炼油生产效率。提高生产效率炼油行业中静设备的重要性储存功能：容器等静设备用于储存原料、中间产物和产品，确保生产过程中的物料平衡。传热和反应功能：换热器和反应器等静设备，实现热量的传递和化学反应的进行，推动炼油工艺的顺利进行。分离功能：塔器等静设备用于实现不同物质的分离，为炼油工艺提供所需的产品组分。综上所述，静设备在炼油行业中具有举足轻重的地位，它们为实现炼油工艺流程的顺利进行，保障生产安全和提高生产效率发挥着重要作用。静设备在炼油工艺中的角色02典型静设备介绍CHAPTER定义与功能01换热器是一种在炼油过程中用于实现热量传递的设备，其主要功能是将热量从一种流体传递到另一种流体，以达到温度调节和能量优化的目的。工作原理02换热器通过创建两种流体之间的热接触，使得热量从高温流体传递至低温流体。这种热量传递过程可以是间壁的（如壳管式换热器）或者直接接触的（如混合式换热器）。类型与应用03在炼油行业中，常见的换热器类型包括壳管式换热器、板式换热器和螺旋板式换热器等。这些设备被广泛应用于加热、冷却、冷凝、蒸发等工艺过程中。换热器工作原理塔器通过创建逆流接触的条件，使得气体或液体在塔内形成一系列的阶段。每个阶段都代表了一个特定的组分浓度，从而实现组分的分离和提纯。定义与功能塔器是炼油过程中用于实现气液或液液之间质量传递的设备。其功能主要是基于不同组分之间的物理性质差异，进行分离、提纯或者反应等操作。类型与应用常见的塔器包括蒸馏塔、吸收塔、解析塔等。这些设备在炼油过程中的各个工序，如常减压蒸馏、催化裂化、加氢精制等都有广泛应用。塔器定义与功能容器是用来存储、混合或者反应液态物质的静设备。在炼油行业中，容器的作用主要是暂时存储原料、产品或者中间产物，以及提供反应场所。工作原理根据容器的功能和设计，其工作原理会有所不同。例如，存储容器主要是通过密封结构来实现液体的存储；而反应容器则需要提供适宜的温度、压力和搅拌条件，以促进反应的进行。类型与应用炼油行业中常见的容器类型包括储罐、反应釜、混合器等。这些设备被应用于存储原油和成品油、调和组分、催化剂存储和输送等场景。容器03静设备的材料与技术CHAPTER碳钢是常用的静设备材料，具有良好的强度和可加工性，适用于一般腐蚀环境的炼油装置。碳钢不锈钢合金钢不锈钢材料具有优异的耐腐蚀性能，广泛应用于接触腐蚀性介质的静设备，如换热器、反应器等。合金钢具有更高的强度和耐腐蚀性能，常用于高温、高压和腐蚀严重的炼油工艺条件。030201静设备的常用材料锻造技术通过锻造技术，可以将金属材料加工成复杂形状的静设备构件，提高材料的力学性能和耐久性。热处理技术热处理技术可以改善材料的组织结构和力学性能，提高静设备的抗蠕变性和耐腐蚀性。焊接技术静设备的制造大量采用焊接技术，包括手工电弧焊、气体保护焊和自动焊等，以确保设备的结构强度和密封性。静设备的制造技术采用合适的防腐涂层和阴极保护等技术，延长静设备的使用寿命，减少维修和更换频率。防腐技术应用泄漏检测技术，实时监测静设备的密封性能，及时发现并处理泄漏问题，确保炼油生产安全。泄漏检测技术优先选择符合环保要求的材料，减少静设备在生产过程中的环境污染，推动绿色炼油发展。环保材料选用静设备的安全与环保技术04静设备的维护与管理CHAPTER定期清除静设...
