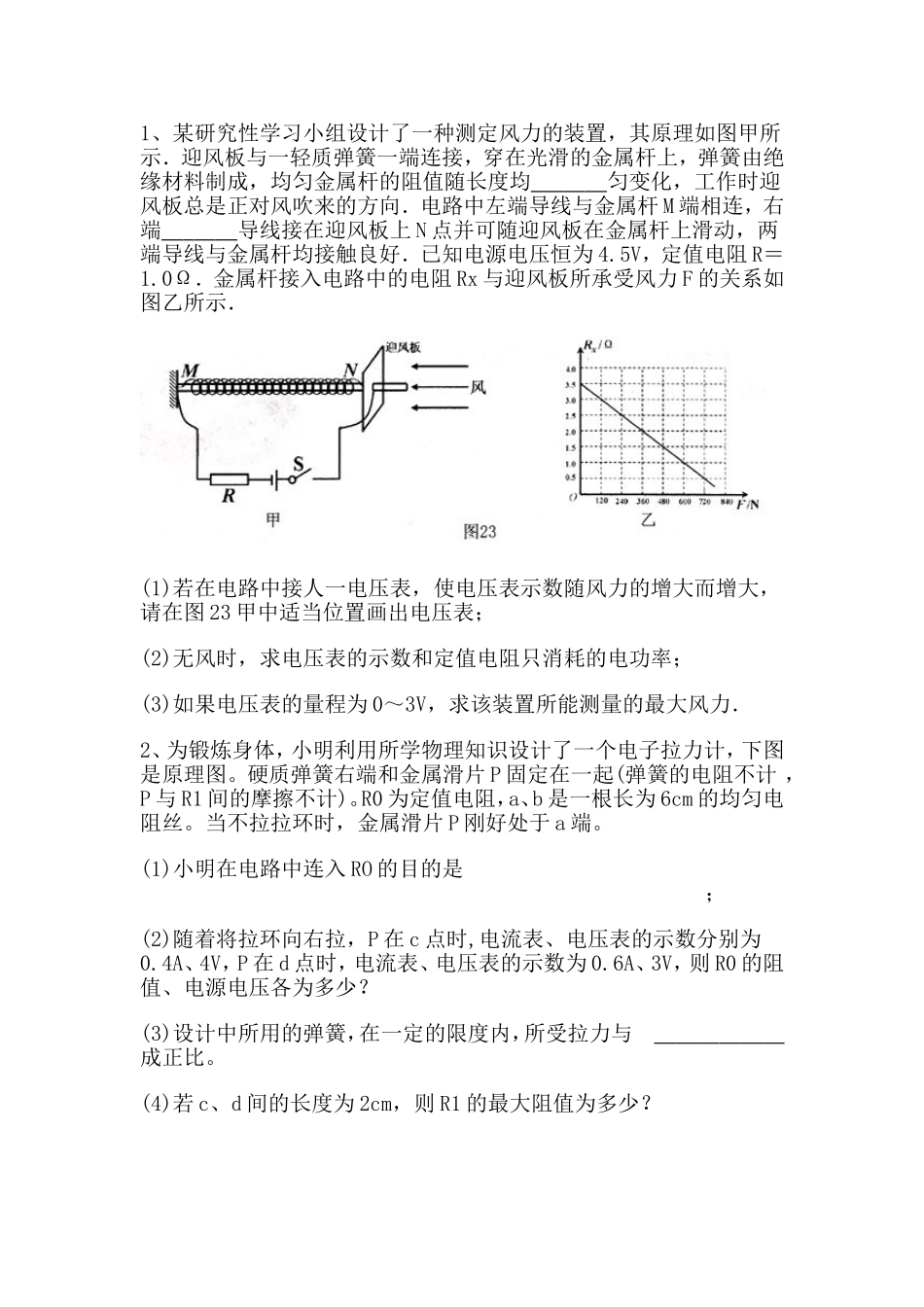

1、某研究性学习小组设计了一种测定风力的装置，其原理如图甲所示．迎风板与一轻质弹簧一端连接，穿在光滑的金属杆上，弹簧由绝缘材料制成，均匀金属杆的阻值随长度均匀变化，工作时迎风板总是正对风吹来的方向．电路中左端导线与金属杆M端相连，右端导线接在迎风板上N点并可随迎风板在金属杆上滑动，两端导线与金属杆均接触良好．已知电源电压恒为4.5V，定值电阻R＝1.0Ω．金属杆接入电路中的电阻Rx与迎风板所承受风力F的关系如图乙所示．(1)若在电路中接人一电压表，使电压表示数随风力的增大而增大，请在图23甲中适当位置画出电压表；(2)无风时，求电压表的示数和定值电阻只消耗的电功率；(3)如果电压表的量程为0～3V，求该装置所能测量的最大风力．2、为锻炼身体，小明利用所学物理知识设计了一个电子拉力计，下图是原理图。硬质弹簧右端和金属滑片P固定在一起(弹簧的电阻不计，P与R1间的摩擦不计)。R0为定值电阻，a、b是一根长为6cm的均匀电阻丝。当不拉拉环时，金属滑片P刚好处于a端。(1)小明在电路中连入RO的目的是；(2)随着将拉环向右拉，P在c点时,电流表、电压表的示数分别为0.4A、4V，P在d点时，电流表、电压表的示数为0.6A、3V，则R0的阻值、电源电压各为多少？(3)设计中所用的弹簧，在一定的限度内，所受拉力与成正比。(4)若c、d间的长度为2cm，则R1的最大阻值为多少？(5)小明将电流表的表盘改为拉力计的表盘,当不拉拉环时,拉力计表盘上的零刻度应标在电流表表盘的A处。
