电站锅炉主要部件的失效课件VIP免费

电站锅炉主要部件的失效课件_第1页
1/26
电站锅炉主要部件的失效课件_第2页
2/26
电站锅炉主要部件的失效课件_第3页
3/26

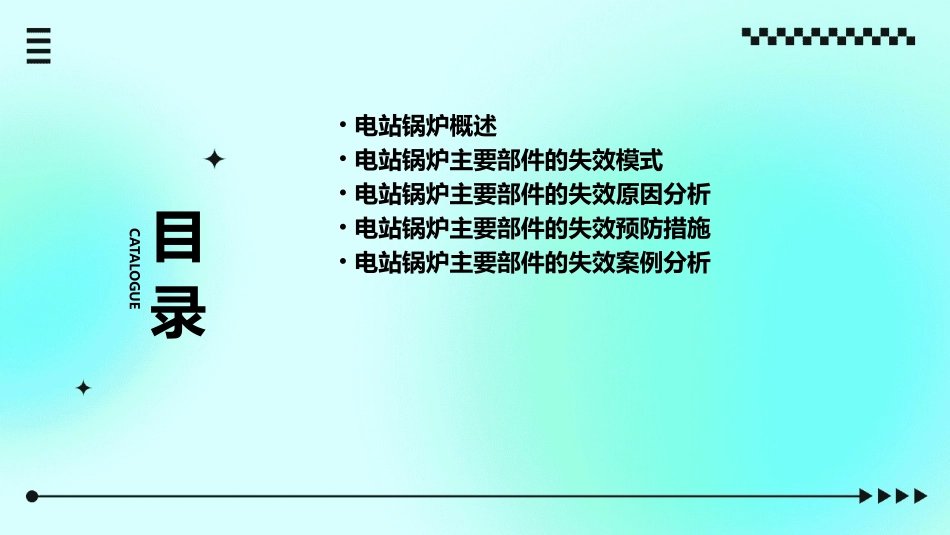

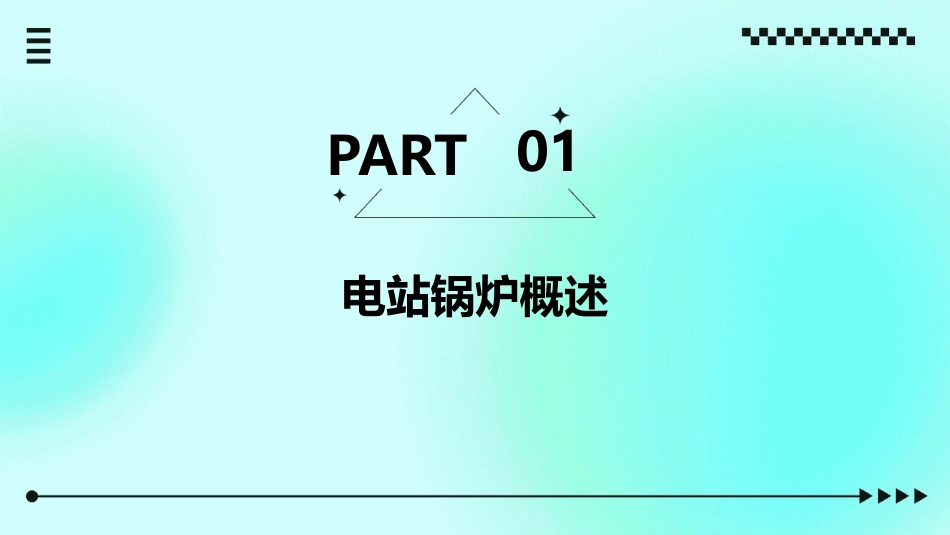

电站锅炉主要部件的失效课件2023-2026ONEKEEPVIEWREPORTING目录CATALOGUE•电站锅炉概述•电站锅炉主要部件的失效模式•电站锅炉主要部件的失效原因分析•电站锅炉主要部件的失效预防措施•电站锅炉主要部件的失效案例分析电站锅炉概述PART01在发电厂中,将燃料的化学能转化为蒸汽热能的设备,是发电厂的核心设备之一。电站锅炉具有高压、高温、高效率、大容量等特点,是现代工业社会中不可或缺的重要设备。特点电站锅炉的定义与特点燃料的化学能在炉膛中燃烧,释放出大量的热量。热量传递给锅筒中的水,使其受热汽化,形成蒸汽。蒸汽通过蒸汽管道进入汽轮机,推动汽轮机转动,最终转化为电能。电站锅炉的工作原理燃料燃烧的地方,负责释放热量。炉膛装载水的地方,负责吸收热量并产生蒸汽。锅筒将蒸汽输送到汽轮机的管道。蒸汽管道将蒸汽的热能转化为机械能,进而转化为电能。汽轮机电站锅炉的主要部件电站锅炉主要部件的失效模式PART02由于水循环不良或管内积垢等原因,导致管子过热爆裂。省煤器管爆裂省煤器管腐蚀省煤器变形省煤器积灰堵塞烟气中的腐蚀介质对管子表面进行腐蚀,导致管壁减薄或穿孔。由于管子受热不均或水侧压力波动等原因,导致管子发生弯曲变形。烟气中的飞灰在管子上积聚,影响传热效果,严重时导致管子过热烧坏。省煤器失效由于水循环不良或管内积垢等原因,导致管子过热爆裂。水冷壁管爆裂烟气中的腐蚀介质对管子表面进行腐蚀,导致管壁减薄或穿孔。水冷壁管腐蚀由于管子受热不均或水侧压力波动等原因,导致管子发生弯曲变形。水冷壁变形烟气中的飞灰颗粒对水冷壁管进行冲刷磨损,导致管壁减薄。水冷壁磨损水冷壁失效由于蒸汽侧传热恶化或管内积水等原因,导致管子过热爆裂。过热器管爆裂烟气中的腐蚀介质对管子表面进行腐蚀,导致管壁减薄或穿孔。过热器管腐蚀由于管子受热不均或蒸汽侧压力波动等原因,导致管子发生弯曲变形。过热器变形烟气中的飞灰在管子上积聚,影响传热效果,严重时导致管子过热烧坏。过热器堵塞过热器失效再热器管爆裂由于蒸汽侧传热恶化或管内积水等原因,导致管子过热爆裂。再热器管腐蚀烟气中的腐蚀介质对管子表面进行腐蚀,导致管壁减薄或穿孔。再热器变形由于管子受热不均或蒸汽侧压力波动等原因,导致管子发生弯曲变形。再热器堵塞烟气中的飞灰在管子上积聚,影响传热效果,严重时导致管子过热烧坏。再热器失效电站锅炉主要部件的失效原因分析PART03设计阶段未能充分考虑实际运行工况,导致部件结构或材料选择不当。设计不合理设计时安全系数选取过低,无法抵抗正常或异常运行时产生的应力。安全系数选择设计因素制造过程中材料存在微小缺陷,如夹杂物、裂纹等,降低部件的机械性能。焊接、热处理等工艺过程控制不精确,导致部件性能下降或存在隐患。制造因素工艺控制不严格材料缺陷安装因素安装偏差部件安装时未严格按照图纸和技术要求进行,导致运行时发生振动、摩擦等异常。安装遗留问题安装过程中损伤或遗留的异物,在运行时可能引发部件失效。长时间超过设计温度运行,加速材料老化,降低机械性能。超温运行水循环系统故障导致受热面管子长时间得不到有效冷却,造成过热爆管。水循环故障运行因素电站锅炉主要部件的失效预防措施PART04总结词设计优化是预防电站锅炉主要部件失效的首要措施,通过改进设计,可以提高部件的可靠性和耐久性。详细描述在设计阶段,应充分考虑电站锅炉的工作环境和运行特点,对主要部件的结构、材料、工艺等方面进行优化。例如,合理设计炉膛结构,以减少高温腐蚀和热疲劳;选用耐高温、耐腐蚀的材料,提高部件的耐久性;优化焊接工艺,减少焊接缺陷等。设计优化VS制造质量控制是保证电站锅炉主要部件质量的必要环节,通过严格控制制造过程,可以降低部件的制造缺陷和不合格率。详细描述在制造过程中,应建立完善的生产管理制度和质量控制体系,确保每个环节的制造质量。对关键工艺进行严格把关,如铸造、焊接、热处理等;对原材料进行质量检验,确保材料的质量和可靠性;加强成品检验,对不合格品进行追溯和整改,确保只有合格的部件才能出厂。总结词制造质量控制规范的安装是防止电站锅炉主要...
