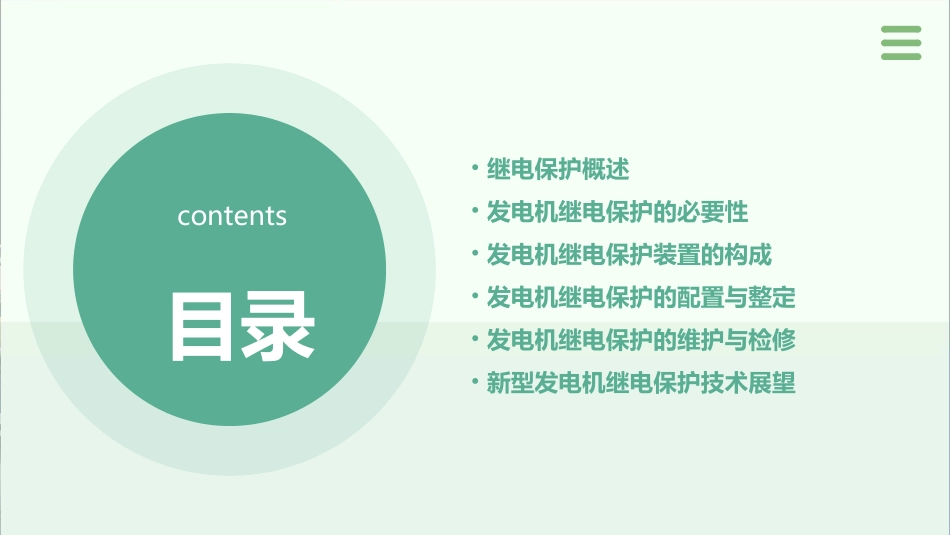

发电机的继电保护资料课件目录contents•继电保护概述•发电机继电保护的必要性•发电机继电保护装置的构成•发电机继电保护的配置与整定•发电机继电保护的维护与检修•新型发电机继电保护技术展望继电保护概述01继电保护的定义与作用定义继电保护是指通过利用一些电气设备和装置，检测电力系统的故障或异常状态，并采取相应的措施来保护电力系统及其元件不受损害的技术措施。作用继电保护的主要作用是快速、准确地切除故障元件，防止事故扩大，保障电力系统的安全稳定运行。反映电流、电压、功率、频率等基本电气量变化继电保护装置通过比较正常运行和故障状态下的电气量变化，判断是否发生故障或异常。利用物理效应常见的物理效应包括电磁感应、热效应、光效应等，用于检测和判断电气设备的状态。选择性、速动性、灵敏性和可靠性继电保护的基本要求，选择性指在发生故障时仅切除故障部分，速动性指快速切除故障，灵敏性指对故障的反应要灵敏，可靠性指保护装置要可靠工作。继电保护的基本原理传统继电保护基于模拟电路和机械原理的继电保护装置，如电磁型、感应型等。微机继电保护利用计算机技术实现的继电保护，具有数据处理、逻辑判断和自适应功能。智能电网继电保护基于物联网、云计算、大数据等技术的继电保护，具有高度自动化和智能化的特点。继电保护技术的发展历程030201发电机继电保护的必要性02发电机故障可能导致设备严重损坏，甚至无法修复。设备损坏电力供应中断引发安全事故发电机故障可能导致电力供应中断，影响广泛的电力用户。发电机故障可能引发火灾、爆炸等安全事故，威胁人员生命和财产安全。030201发电机故障的危害继电保护能够及时检测出发电机内部的故障隐患，采取预防措施，避免故障发生。预防性保护继电保护能够在故障发生后迅速切断电源，防止故障扩大，降低损失。快速响应继电保护能够保证发电机正常运行，提高电力供应的可靠性和稳定性。提高供电可靠性发电机继电保护的重要性继电保护装置应具有选择性，仅切除故障部分，尽量缩小停电范围。选择性继电保护装置应快速切除故障，缩短停电时间，提高系统稳定性。速动性继电保护装置应具有足够的灵敏度，能够检测到各种类型的故障。灵敏性继电保护装置应具有高可靠性，避免误动和拒动，确保保护动作的准确性。可靠性发电机继电保护的基本要求发电机继电保护装置的构成03测量元件测量元件的作用测量元件用于检测发电机运行状态，根据检测结果判断发电机是否处于正常状态或发生故障。测量元件的类型常见的测量元件包括电流互感器、电压互感器、阻抗元件等，它们能够将发电机的电流、电压、阻抗等物理量转换成可处理的电信号。测量元件的要求测量元件应具有高精度、高稳定性和可靠性，能够准确反映发电机运行状态的变化，并具有一定的抗干扰能力。逻辑元件用于判断发电机是否发生故障，并根据故障类型选择相应的保护动作。逻辑元件的作用常见的逻辑元件包括电压与电流比较器、时间继电器、方向元件等，它们能够根据测量元件的输入信号进行逻辑运算和处理。逻辑元件的类型逻辑元件应具有快速响应能力、高可靠性和稳定性，能够准确判断发电机的故障类型，并确保保护动作的正确性。逻辑元件的要求逻辑元件执行元件用于执行保护装置的动作命令，切除故障部分或发出报警信号。执行元件的作用常见的执行元件包括断路器、继电器等，它们能够根据逻辑元件的输出信号控制电路的通断。执行元件的类型执行元件应具有高可靠性、快速动作能力和稳定性，能够准确执行保护装置的动作命令，并及时切除故障部分或发出报警信号。执行元件的要求执行元件发电机继电保护的配置与整定04用于保护发电机的线圈匝间短路，需配置电流互感器和差动继电器。纵联差动保护用于检测发电机机壳接地故障，通常配置零序电流互感器和继电器。接地保护作为发电机短路故障的后备保护，通过配置电流继电器实现。过电流保护用于防止发电机因过电压而损坏，通过配置避雷器和过电压继电器实现。过电压保护发电机继电保护配置根据发电机的额定电流和电流互感器的变比，计算差动继电器的动作电流。差动保护的整定接地保护的整定过电流保护的整定过电压...
