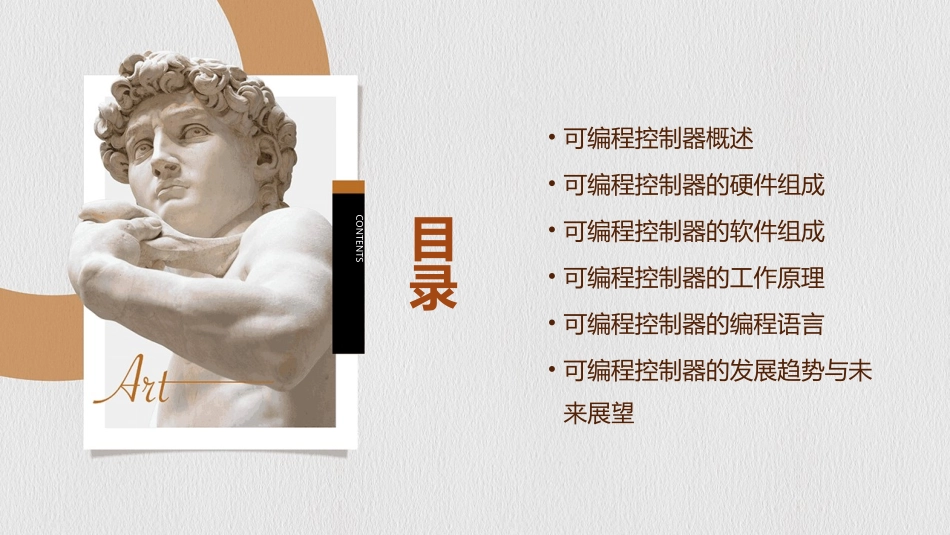

可编程控制器的组成及工作原理课件目录CONTENTS•可编程控制器概述•可编程控制器的硬件组成•可编程控制器的软件组成•可编程控制器的工作原理•可编程控制器的编程语言•可编程控制器的发展趋势与未来展望01CHAPTER可编程控制器概述总结词可编程控制器是一种工业自动化控制装置，通过编程实现各种控制逻辑和算法。详细描述可编程控制器（ProgrammableLogicController，PLC）是一种专门为工业环境设计的电子设备，它可以对各种输入信号进行处理，并通过输出信号控制各种执行机构，实现工业过程的自动化控制。可编程控制器的定义可编程控制器的发展经历了初创期、成熟期和现代化阶段，现在正朝着智能化、网络化、高可靠性和高速度方向发展。总结词可编程控制器最初起源于20世纪60年代，主要用于逻辑控制。随着技术的发展，可编程控制器逐渐具备了更高级的功能，如数据处理、PID控制等。现在，随着计算机技术和网络技术的发展，可编程控制器正朝着智能化、网络化、高可靠性和高速度方向发展。详细描述可编程控制器的历史与发展总结词可编程控制器广泛应用于制造业、电力、交通、化工等领域。详细描述可编程控制器在工业自动化领域应用非常广泛，涉及制造业的流水线控制、电力系统的开关控制、交通信号灯控制、化工过程的温度和压力控制等。随着技术的发展，可编程控制器在智能家居、智能农业等领域也有着广泛的应用前景。可编程控制器的应用领域02CHAPTER可编程控制器的硬件组成CPU一般由控制器、运算器和寄存器组成，具有取指令、解码、执行指令和数据传输等功能。不同型号的可编程控制器可能采用不同规格的CPU，性能指标包括处理速度、寻址能力、数据传输速率等。中央处理器单元（CPU）是可编程控制器的核心部件，负责执行用户程序和控制整个控制器的工作。中央处理器单元单击此处添加正文，文字是您思想的提一一二三四五六七八九一二三四五六七八九一二三四五六七八九文，单击此处添加正文，文字是您思想的提炼，为了最终呈现发布的良好效果单击此4*25}用户程序一般存放在ROM中，而运行时需要的数据则存放在RAM中。根据用途不同，存储器可分为随机存取存储器（RAM）、只读存储器（ROM）和电可擦除可编程只读存储器（EEPROM）等类型。存储器输入/输出接口是可编程控制器与外部设备进行信息交换的桥梁。输入接口用于接收来自外部设备的信号，而输出接口则将控制器输出的信号传递给外部设备。常见的输入/输出接口有数字量输入/输出接口和模拟量输入/输出接口。输入/输出接口电源模块电源模块为可编程控制器提供稳定的电源供应，确保控制器正常工作。电源模块一般采用开关电源或线性电源，具有过流保护、过压保护和欠压保护等功能。电源模块的稳定性对控制器的性能和可靠性有着重要影响。通信接口用于可编程控制器之间的信息传输或与其他智能设备进行通信。常见的通信接口有串行通信接口（如RS-232、RS-485等）和以太网通信接口。通信接口的协议和规范可能因控制器品牌和型号而异，用户需根据实际情况选择合适的通信方式和协议。通信接口03CHAPTER可编程控制器的软件组成管理计算机硬件和软件资源，提供人机交互界面。操作系统通信协议诊断软件实现可编程控制器与其他设备之间的数据传输和通信。监测可编程控制器的运行状态，及时发现和排除故障。030201系统软件实现生产过程的自动化控制，如PID调节、顺序控制等。控制算法对输入输出数据进行采集、处理和传输。数据处理提供操作员与可编程控制器之间的交互界面。人机界面用户程序提供可编程控制器的编程、调试和测试环境。开发环境将编写好的程序转换成可执行代码。编译器实现可编程控制器与上位计算机之间的数据通信和监控。上位机软件编程软件04CHAPTER可编程控制器的工作原理扫描工作方式是指可编程控制器（PLC）按照一定的顺序和时间间隔对输入信号进行扫描，并执行相应的程序，产生输出信号控制设备。PLC在扫描工作方式下，将输入信号、内部存储器和输出状态按照固定的顺序逐一进行扫描，并执行相应的程序，完成控制任务。PLC的扫描工作方式具有快速、可靠和灵活的特点，能够适应各种工业控制系统的需求。扫描工作方式输入采样...
