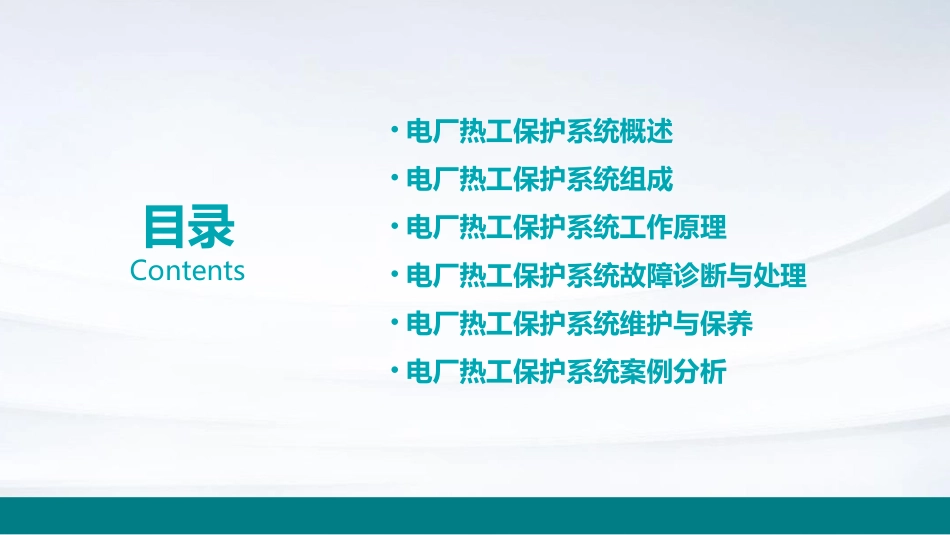

电厂热工保护系统介绍课件Contents目录•电厂热工保护系统概述•电厂热工保护系统组成•电厂热工保护系统工作原理•电厂热工保护系统故障诊断与处理•电厂热工保护系统维护与保养•电厂热工保护系统案例分析01电厂热工保护系统概述电厂热工保护系统是用于监测、控制和保护电厂热力设备和系统的自动化系统，确保电厂安全、稳定运行。定义监测设备运行状态、控制设备运行参数、预防设备故障、保护设备及系统免受损坏。功能定义与功能电厂热工保护系统是保障电厂安全、稳定运行的重要手段，能够预防设备故障，降低事故发生的概率和影响。广泛应用于火力发电厂、核电站、水力发电厂等各类电厂的热力设备和系统中。重要性及应用应用重要性发展历程电厂热工保护系统经历了模拟电路、数字电路、微处理器等不同发展阶段，技术不断更新换代。发展趋势智能化、网络化、集成化成为电厂热工保护系统的发展趋势，能够实现更加高效、精准的控制和保护功能。同时，随着环保要求的提高，电厂热工保护系统也将更加注重节能减排和资源利用效率的提高。发展历程与趋势02电厂热工保护系统组成温度传感器压力传感器液位传感器流量传感器传感器01020304用于监测电厂设备的工作温度，确保设备在正常范围内运行。用于监测电厂设备的压力，防止因压力异常导致的设备损坏。用于监测电厂设备的液位，防止因液位过高或过低导致的安全事故。用于监测电厂设备的流体流量，确保设备在正常流量下运行。控制器根据传感器采集的数据，通过控制器进行逻辑运算，判断设备状态是否正常。调节器根据控制器的指令，调节设备参数，使设备在最佳状态下运行。继电器根据控制器的指令，控制设备的启停和切换。报警装置当设备出现异常时，报警装置会发出声光报警，提醒操作人员及时处理。控制装置根据控制器的指令，驱动调节机构进行调节。电动执行器通过压缩气体驱动调节机构进行调节。气动执行器通过液压油驱动调节机构进行调节。液压执行器在电动或气动执行器出现故障时，操作人员可以通过手动执行器进行调节。手动执行器执行机构实时采集设备的运行数据，包括温度、压力、液位、流量等参数。数据采集系统通过摄像头实时监控电厂设备的运行状态和周围环境。视频监控系统记录设备的报警信息和处理情况，方便后期分析和排查故障。报警记录系统存储设备的运行数据和报警记录，方便后期查询和分析。历史数据存储系统监控系统03电厂热工保护系统工作原理通过温度传感器检测设备温度，当温度超过或低于设定值时，控制系统会启动冷却或加热设备，以维持设备正常运行。总结词电厂热工保护系统中的温度控制原理主要是通过温度传感器检测设备的实时温度，并将该信号传输至控制系统。控制系统根据预设的温度范围进行比较，当实际温度超过或低于设定值时，控制系统会启动相应的冷却或加热设备，以调节设备温度，使其保持在正常范围内。详细描述温度控制原理VS压力传感器监测设备压力，当压力超过或低于安全范围时，控制系统会调整阀门开度或启动减压设备，以保持压力稳定。详细描述在电厂热工保护系统中，压力控制原理是通过压力传感器实时监测设备的压力状态。当压力超过或低于安全范围时，控制系统会接收压力传感器的信号并作出相应动作。控制系统会调整阀门开度或启动减压设备，以调节设备内部压力，使其保持在安全范围内，从而保证设备的正常运行。总结词压力控制原理总结词液位传感器监测液位高度，当液位超过或低于设定值时，控制系统会调整泵的转速或阀门的开度，以保持液位稳定。要点一要点二详细描述在电厂热工保护系统中，液位控制原理是通过液位传感器实时监测液位高度。当液位超过或低于设定值时，控制系统会接收液位传感器的信号并作出相应动作。控制系统会根据实际情况调整泵的转速或阀门的开度，以调节液位高度，使其保持在正常范围内。这样可以确保设备正常运行，防止因液位过高或过低而引起的溢流或空运转等问题。液位控制原理总结词流量传感器监测流体流量，当流量超过或低于设定值时，控制系统会调整阀门开度或泵的转速，以保持流量稳定。详细描述在电厂热工保护系统中，流量控制原理是通过流量传感器实时监测流体的流...
