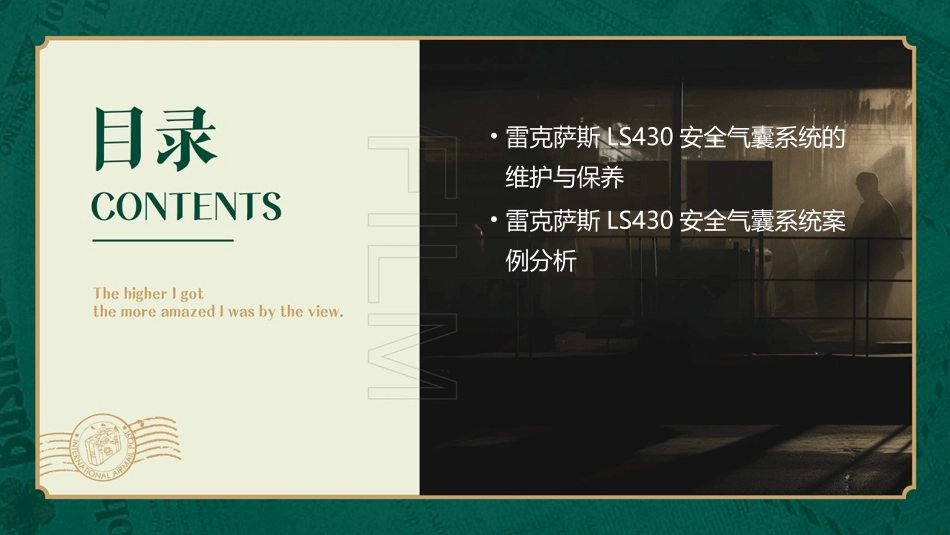

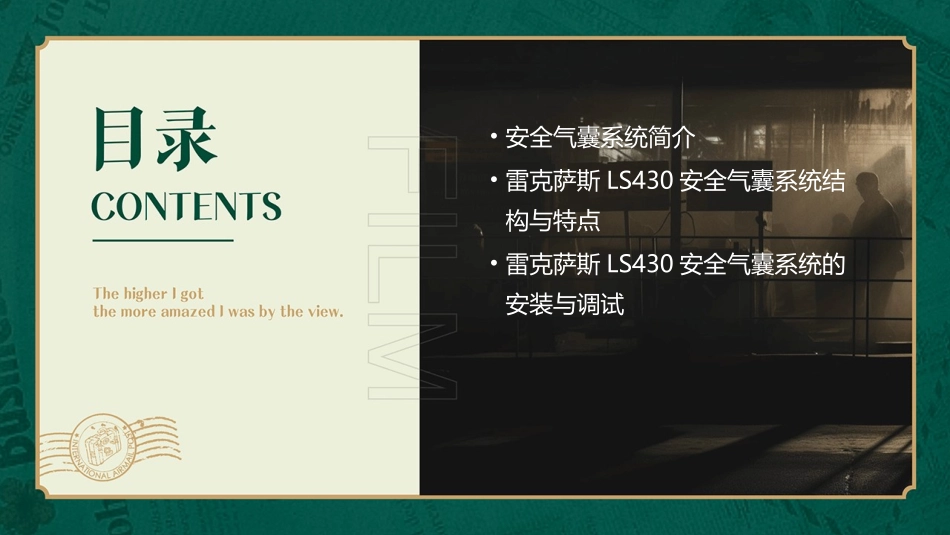

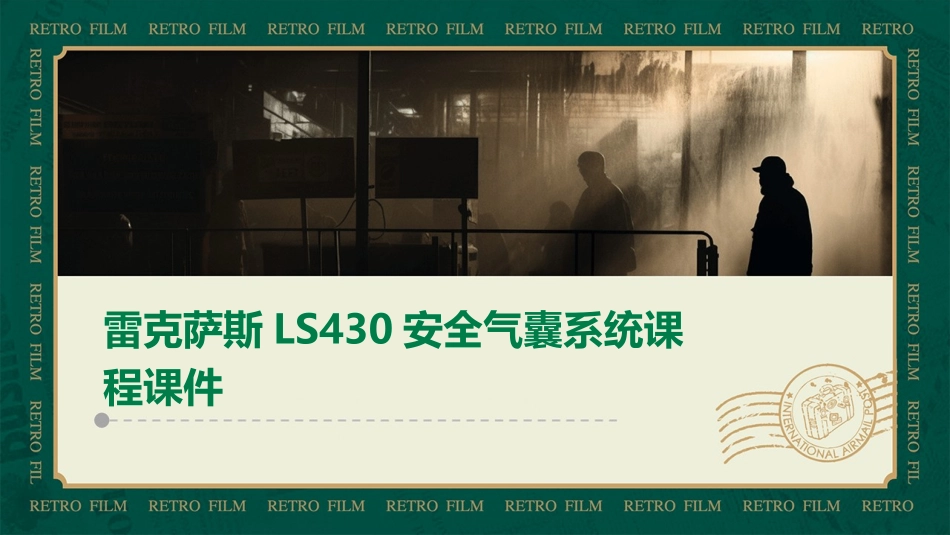

雷克萨斯LS430安全气囊系统课程课件•安全气囊系统简介•雷克萨斯LS430安全气囊系统结构与特点•雷克萨斯LS430安全气囊系统的安装与调试•雷克萨斯LS430安全气囊系统的维护与保养•雷克萨斯LS430安全气囊系统案例分析01安全气囊系统简介安全气囊系统是一种被动安全系统，用于在车辆碰撞时为乘员提供额外的保护。定义在车辆发生碰撞时，安全气囊系统能够迅速充气并展开，以缓冲乘员与车内结构的冲击，降低乘员受伤的风险。作用安全气囊系统的定义与作用安全气囊系统包括传感器、气囊控制器、气囊和充气装置等部分。传感器检测到车辆碰撞时的冲击力，将信号传递给气囊控制器，控制器触发气囊充气装置，使气囊在短时间内充满气体并展开。安全气囊系统的组成与工作原理工作原理组成历史安全气囊系统的雏形可追溯至上世纪50年代，经过数十年的研发与改进，现代安全气囊系统已经相当成熟。发展随着科技的不断进步，安全气囊系统也在不断升级和完善，未来将朝着更加智能化、个性化的方向发展。安全气囊系统的历史与发展02雷克萨斯LS430安全气囊系统结构与特点安全气囊控制器安全气囊传感器安全气囊警告灯雷克萨斯LS430安全气囊系统的组成01020304负责接收碰撞信号，控制安全气囊的充气和释放。检测车辆碰撞的强度和方向，将信号传输给安全气囊控制器。由气袋、点火装置和盖板组成，用于在碰撞时迅速充气并展开，保护乘员头部和胸部。用于指示安全气囊系统的工作状态，当系统出现故障时亮起。雷克萨斯LS430安全气囊系统的特点根据碰撞的强度和方向，智能判断是否需要充气和展开安全气囊。采用高品质的元件和材料，确保系统在关键时刻正常工作。针对不同部位的碰撞，提供头部、胸部等多重保护。适用于不同体型和年龄段的乘员，提供个性化的保护。智能化控制高可靠性多重保护适应性强010204雷克萨斯LS430安全气囊系统的工作原理当车辆发生碰撞时，安全气囊传感器会检测到冲击并发送信号给安全气囊控制器。安全气囊控制器根据接收到的信号判断是否需要充气和展开安全气囊。点火装置被触发，产生大量气体充入安全气囊，使气囊迅速展开。安全气囊的展开可以在短时间内减轻对乘员头部的冲击，降低头部受伤的风险。0303雷克萨斯LS430安全气囊系统的安装与调试安装步骤确保车辆处于安全位置，断开电瓶负极。拆下方向盘和转向管柱，露出气囊组件。安全气囊系统的安装步骤与注意事项根据车辆手册和气囊组件上的标识，正确连接线束和气囊组件。安装气囊组件，并确保所有卡扣和螺丝都已紧固。重新连接电瓶负极，并进行测试。安全气囊系统的安装步骤与注意事项注意事项遵循车辆手册的指示，不要随意更改或省略步骤。在安装过程中，确保所有线束和连接器都干燥且无损坏。避免使用不合适的工具或用力过大，以免损坏气囊组件或线束。01020304安全气囊系统的安装步骤与注意事项调试方法启动车辆，确保所有仪表灯正常亮起。关闭所有电器设备，包括空调、音响等。安全气囊系统的调试方法与技巧观察仪表板上的气囊指示灯，确保其在车辆启动后熄灭。在座椅上放置模拟假人，模拟实际碰撞情况。触发气囊系统，观察气囊是否正常展开，以及假人是否正确保护。安全气囊系统的调试方法与技巧调试技巧在调试过程中，保持车辆稳定，避免突然加速或刹车。如果气囊系统未正常工作，检查线束、连接器和气囊组件是否完好。安全气囊系统的调试方法与技巧0102安全气囊系统的调试方法与技巧如果调试过程中出现异常情况，立即停止测试，并寻求专业人员帮助。在触发气囊时，确保假人正确放置在座椅上，以模拟真实乘客情况。常见问题线束损坏或连接不良。气囊组件故障或不工作。安全气囊系统安装与调试过程中的常见问题及解决方案03解决方案01气囊指示灯常亮或闪烁。02触发气囊时，假人未得到有效保护。安全气囊系统安装与调试过程中的常见问题及解决方案更换故障的气囊组件或整体更换气囊系统。检查相关电路和传感器，确保气囊系统正常工作。检查并更换损坏的线束或连接器。安全气囊系统安装与调试过程中的常见问题及解决方案04雷克萨斯LS430安全气囊系统的维护与保养定期清洁气囊组件表面，避免灰尘和污垢影响气囊正常工作。保持...
