当机件具有对称面时，以对称中心线为分界线，一半画成视图，表达外部形状，一半画成剖视，表达内部形状，这样所得的图形称为半剖视图

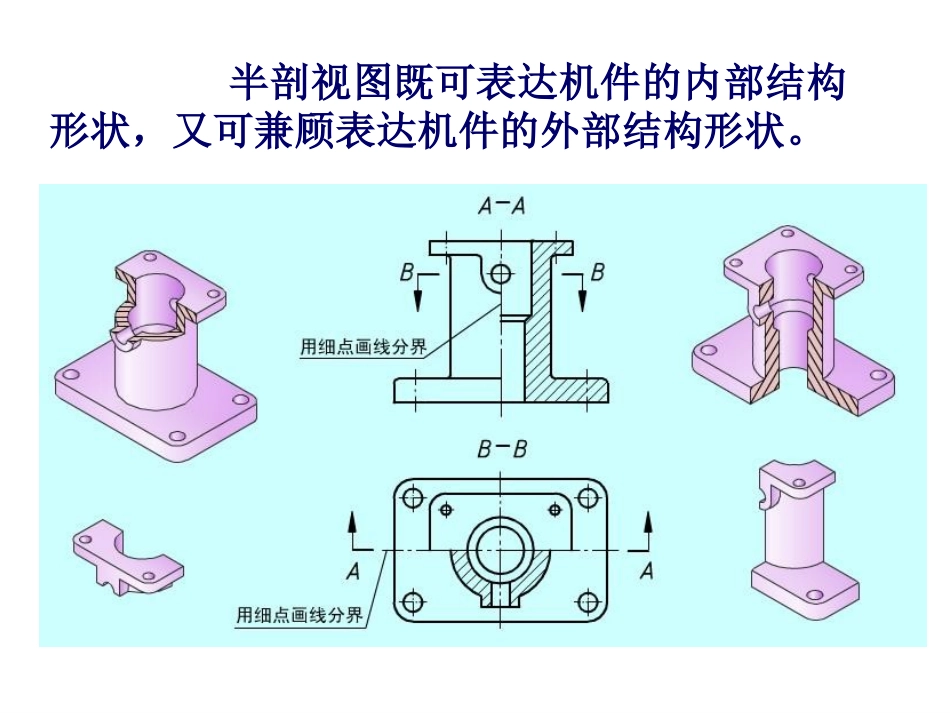

2、半剖视图半剖视图既可表达机件的内部结构形状，又可兼顾表达机件的外部结构形状
A--AAA当机件的结构形状接近于对称，且不对称部分已另有图形表达清楚时，也可以画成半剖视
特殊情况：A--AAA通孔A--A5846R6384×φ8通孔4×φ4446050φ42AAφ24R8φ8730681214φ227086120°⑴半个视图中表达内部形状的虚线，若在半个剖视图中已表示清楚均应省略
画半剖视图时常见到的问题⑵视图与剖视图的分界线是点划线，而不能画成粗实线
⑶半剖视图中漏画台阶面或内表面交线(孔后线)
⑷在标注尺寸时，孔或槽虽然在半剖视图中只有一半，但尺寸不应注半个孔槽的大小，此时尺寸线只画一个箭头
画半剖视图时易出现的错误A--A省略虚线A--A少孔后线少半个圆应为点划线应为点划线省略虚线AA应为转向轮廓线AA用剖切平面局部地剖开机件所得到的剖视图
剖视部分与视图的分界处，用波浪线表示
注意：局部剖视图使用虽较灵活，但同一视图不宜过多的地方采用局部剖，以免剖切凌乱，使读图不便
3、局部剖视图局部剖示例局部剖示例A--A或A--AAAAA用局部剖视代替半剖视机件的对称面上有粗实线不能使用半剖视图的图例手柄1、波浪线不能超出轮廓线，波浪线不应与图样上的图线重合
画波浪线时要注意：2、波浪线是机件被假想敲掉时断裂处的投影，当遇孔、洞时，不能穿空而过，不应画上
局部剖视图中常见的错误三、剖切平面和剖切方法1、用单一剖切面剖切⑴用平行于某一基本投影面的平面剖切机件
⑵用不平行于任何基本投影面的剖切平面剖切机件（斜剖）
2、用几个剖切平面剖切⑴用几个相交的剖切平面(这些剖切平面的交线垂直于某一投影面)剖切机件
（旋转剖）⑵用几个平行的剖切平面剖切机件
