2024年绿化工程初验申请VIP免费

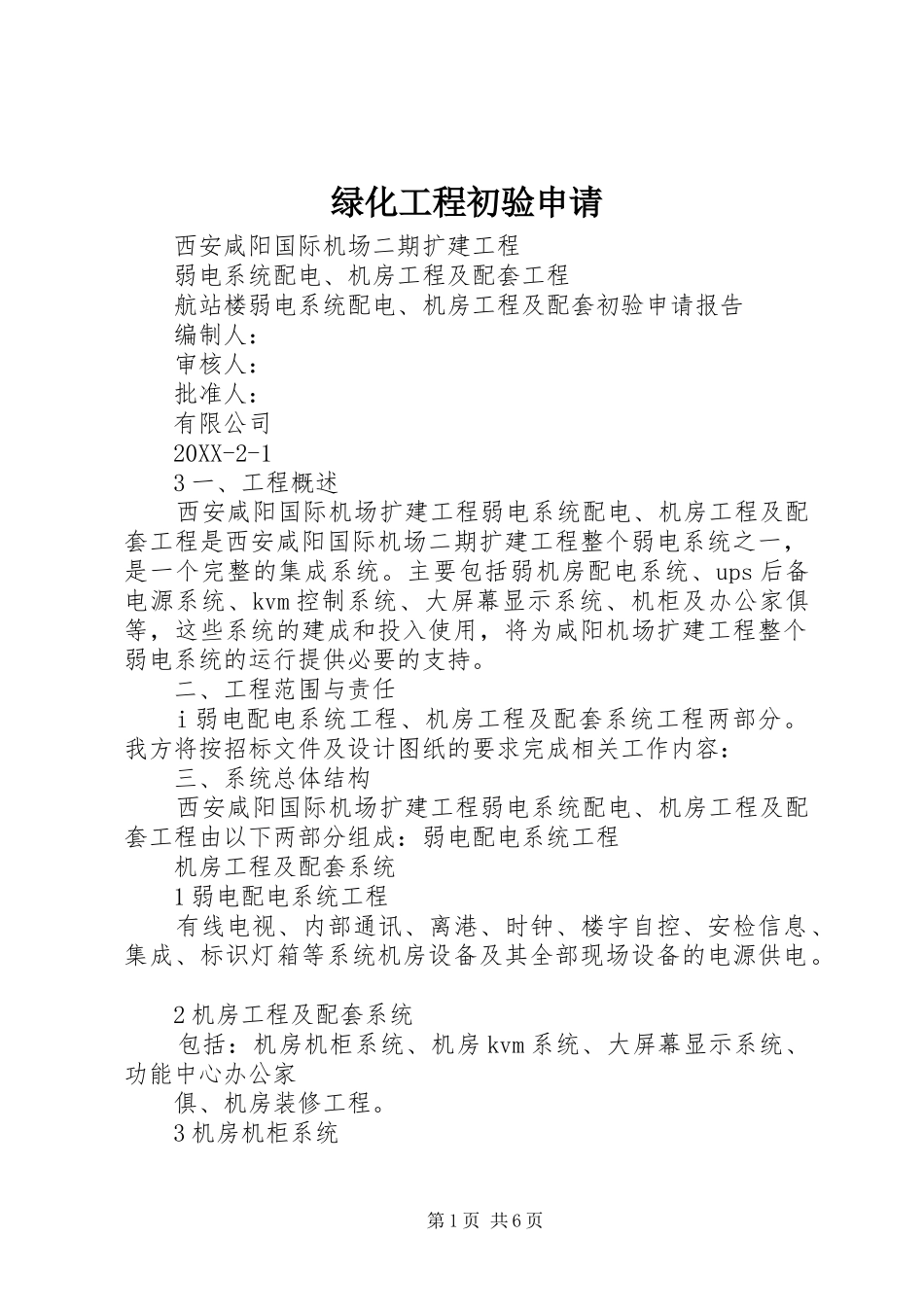

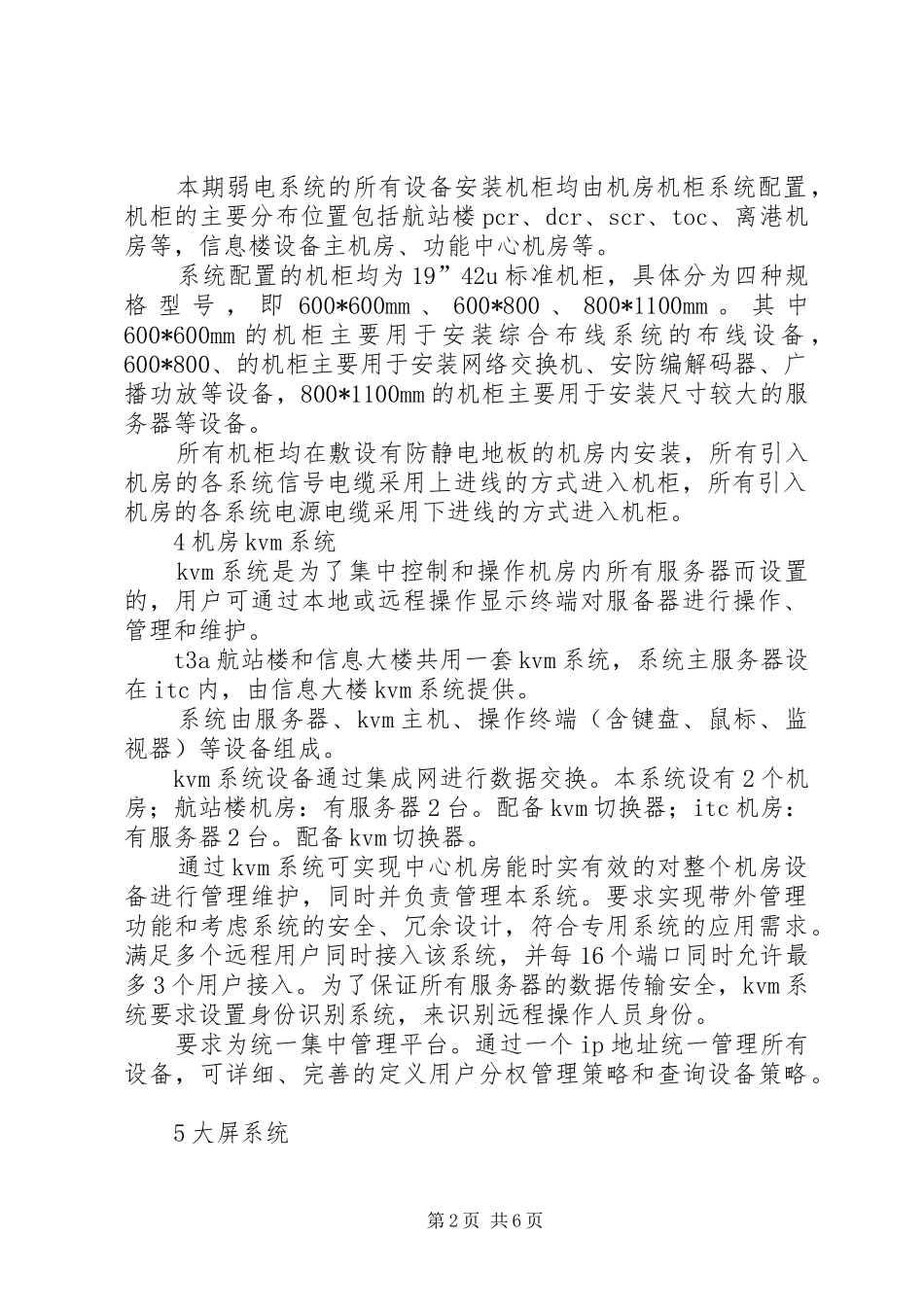

绿化工程初验申请西安咸阳国际机场二期扩建工程弱电系统配电、机房工程及配套工程航站楼弱电系统配电、机房工程及配套初验申请报告编制人：审核人：批准人：有限公司20XX-2-13一、工程概述西安咸阳国际机场扩建工程弱电系统配电、机房工程及配套工程是西安咸阳国际机场二期扩建工程整个弱电系统之一，是一个完整的集成系统。主要包括弱机房配电系统、ups后备电源系统、kvm控制系统、大屏幕显示系统、机柜及办公家俱等，这些系统的建成和投入使用，将为咸阳机场扩建工程整个弱电系统的运行提供必要的支持。二、工程范围与责任i弱电配电系统工程、机房工程及配套系统工程两部分。我方将按招标文件及设计图纸的要求完成相关工作内容：三、系统总体结构西安咸阳国际机场扩建工程弱电系统配电、机房工程及配套工程由以下两部分组成：弱电配电系统工程机房工程及配套系统1弱电配电系统工程有线电视、内部通讯、离港、时钟、楼宇自控、安检信息、集成、标识灯箱等系统机房设备及其全部现场设备的电源供电。2机房工程及配套系统包括：机房机柜系统、机房kvm系统、大屏幕显示系统、功能中心办公家俱、机房装修工程。3机房机柜系统第1页共6页本期弱电系统的所有设备安装机柜均由机房机柜系统配置，机柜的主要分布位置包括航站楼pcr、dcr、scr、toc、离港机房等，信息楼设备主机房、功能中心机房等。系统配置的机柜均为19”42u标准机柜，具体分为四种规格型号，即600*600mm、600*800、800*1100mm。其中600*600mm的机柜主要用于安装综合布线系统的布线设备，600*800、的机柜主要用于安装网络交换机、安防编解码器、广播功放等设备，800*1100mm的机柜主要用于安装尺寸较大的服务器等设备。所有机柜均在敷设有防静电地板的机房内安装，所有引入机房的各系统信号电缆采用上进线的方式进入机柜，所有引入机房的各系统电源电缆采用下进线的方式进入机柜。4机房kvm系统kvm系统是为了集中控制和操作机房内所有服务器而设置的，用户可通过本地或远程操作显示终端对服备器进行操作、管理和维护。t3a航站楼和信息大楼共用一套kvm系统，系统主服务器设在itc内，由信息大楼kvm系统提供。系统由服务器、kvm主机、操作终端（含键盘、鼠标、监视器）等设备组成。kvm系统设备通过集成网进行数据交换。本系统设有2个机房；航站楼机房：有服务器2台。配备kvm切换器；itc机房：有服务器2台。配备kvm切换器。通过kvm系统可实现中心机房能时实有效的对整个机房设备进行管理维护，同时并负责管理本系统。要求实现带外管理功能和考虑系统的安全、冗余设计，符合专用系统的应用需求。满足多个远程用户同时接入该系统，并每16个端口同时允许最多3个用户接入。为了保证所有服务器的数据传输安全，kvm系统要求设置身份识别系统，来识别远程操作人员身份。要求为统一集中管理平台。通过一个ip地址统一管理所有设备，可详细、完善的定义用户分权管理策略和查询设备策略。5大屏系统第2页共6页本次大屏幕显示系统采用网络架构，通过网络实现t3a内toc、itc内aoc、安保交通管理中心、信息管理中心、应急指挥中心、能源管理中心、围界监控中心的大屏显示信息互联共享。对于单个拼接墙体而言，由多个单体屏组成，但整个拼接墙可以被看作是整块没有被分隔的虚拟屏。对于多个拼接墙体而言，多个物理位置不同的拼接墙可以被逻辑地看作是一个整体的拼接墙。通过授权任意一块屏幕可被多个用户控制显示，任意一个用户可以控制任意一个或多个屏幕的显示。要求上述功能中心内的任意一路输入信号通过网络及控制器输出至任意功能中心大屏，要求实现画面的任意缩放、漫游、叠加等显示效果。本次的信号输入源来自6个物理隔离的网段。信息集成网络、安防网络、离港网络、广播网络、oa办公网络、pos网络。大屏显示系统一由ups供电。本次安防系统采用前端模拟摄像机加编解码器的方式实现数字安防功能。大屏显示系统的输入信号源至少为：rgb信号、网络信号、视频信号。大屏显示系统的不同分辨率的输入信号在大屏显示时的处理过程，该项技术因能保证显示画面清晰、锐利。不产生变形等影响观感的情况。6功能中心办公家具功能中心办公家具包括在各功能...
