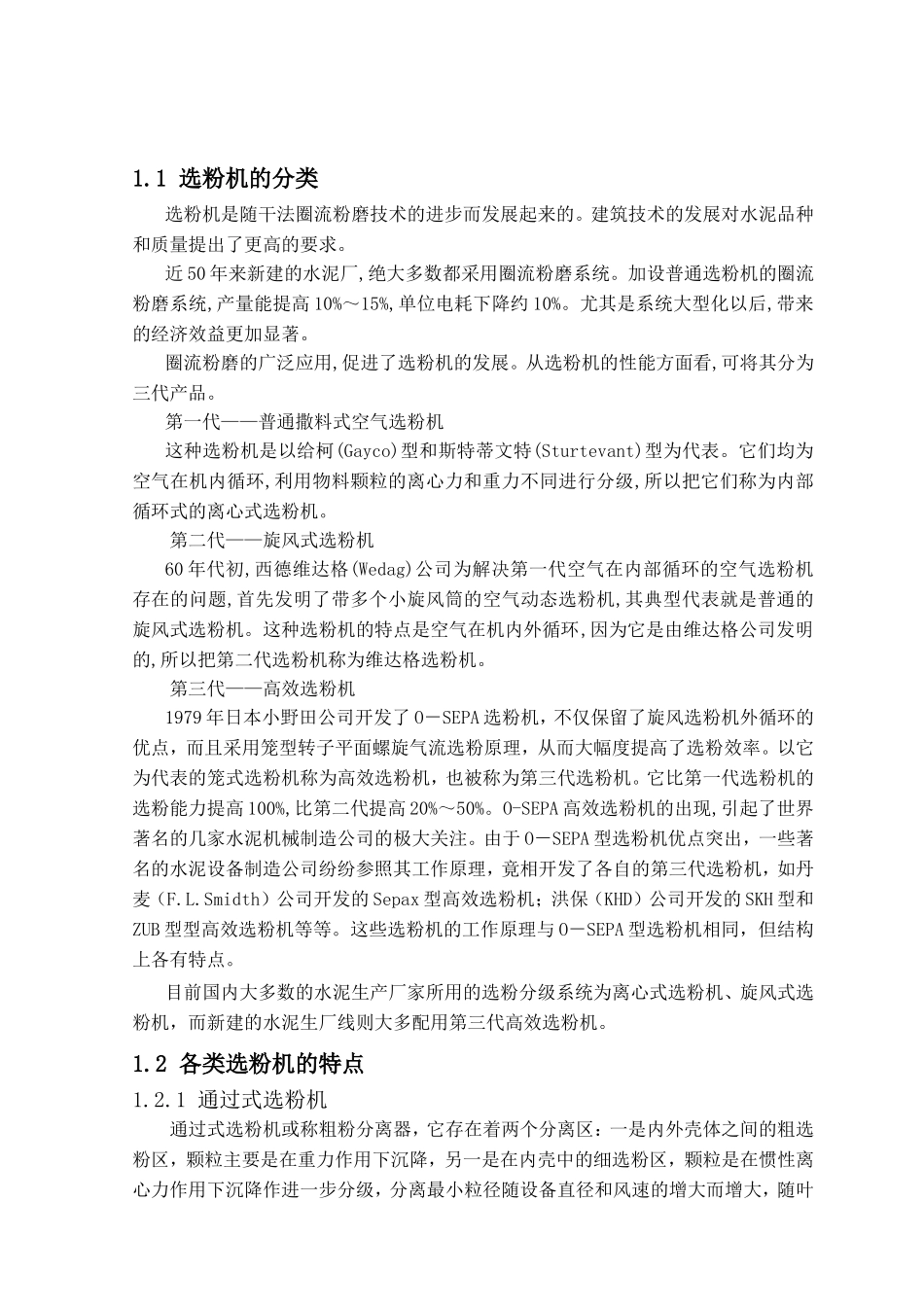

0前言在物料粉磨系统中，节能增产一直是人们努力的目标，而不断地提高粗细粉的分离效率和简化工艺流程，避免出现过粉磨而造成能源浪费，是提高选粉效率的有效途径。自1885年英国人Mumford和Moody发明选粉机以来，至今已经历经了几次重大的变革，虽然最初的离心式选粉机经过多次的改进而仍在大量使用，但还是无法消除其存在的三个根本性缺点：A.循环气流中粉尘多，使选粉区内物料的实际浓度大，降低了系统的沉降率；B.选粉区内存在较大的风速梯度，使分离粒经不均，粗颗粒会被高速风带出；C.存在边壁效应问题，使细小颗粒随粗颗粒在此区域碰撞而同时降落。60年代原西德的WEDAG公司开发了旋风式选粉机，采用外部循环风机供风来取代离心式选粉机的内部供风，用小旋风筒取代离心式选粉机的大直径外筒来收集细粉，提高了收尘效率，从而使得循环气流中含尘浓度大为降低，基本克服了离心式选粉机的第一项缺点，但无法消除第二、三项缺点，故其分离效率仍偏低。直至1979年日本的小野田公司开发了O-SEPA选粉机，才消除了离心式选粉机存在的第二、三项缺点，成为了较理想的高效分选设备。O-SEPA选粉机既保留了旋风式选粉机外部供风循环气流高效净化，又利用了平面螺旋气流选粉的原理，以笼式转子取代小风叶，使气流在横截面上与切向成一定角度稳定均匀地穿越整个选粉区，这样就消除了离心式选粉机存在的第二、三项缺点，但由于O-SEPA选粉机的细粉收集须通过气箱脉冲袋收尘，以至系统价格较高。本课题所设计的新型组合式选粉机是由笼式高效选粉机和粗粉分离器以及旋风收尘器组成，集选粉、烘干、含尘废气处理及收集于一体，使得工艺流程大为简化。将逐步取代至今仍大量使用的离心式、旋风式选粉机。本课题设计思路为：首先确定总体结构的组成、框架及各部分的功能与工作目标，并根据设计任务书的要求，初步计算各工艺参数和结构参数，然后设计机体分级部分的结构及主要零件结构，检查其加工工艺性和装配工艺性并保证与其它部分的接口合理，最后根据设计结果，确定设计参数。在设计过程中，主要解决的问题是如何将三种选粉机有机地结合在一起，如何真正的达到提高选粉效率的目的。1方案论证1.1选粉机的分类选粉机是随干法圈流粉磨技术的进步而发展起来的。建筑技术的发展对水泥品种和质量提出了更高的要求。近50年来新建的水泥厂,绝大多数都采用圈流粉磨系统。加设普通选粉机的圈流粉磨系统,产量能提高10%～15%,单位电耗下降约10%。尤其是系统大型化以后,带来的经济效益更加显著。圈流粉磨的广泛应用,促进了选粉机的发展。从选粉机的性能方面看,可将其分为三代产品。第一代——普通撒料式空气选粉机这种选粉机是以给柯(Gayco)型和斯特蒂文特(Sturtevant)型为代表。它们均为空气在机内循环,利用物料颗粒的离心力和重力不同进行分级,所以把它们称为内部循环式的离心式选粉机。第二代——旋风式选粉机60年代初,西德维达格(Wedag)公司为解决第一代空气在内部循环的空气选粉机存在的问题,首先发明了带多个小旋风筒的空气动态选粉机,其典型代表就是普通的旋风式选粉机。这种选粉机的特点是空气在机内外循环,因为它是由维达格公司发明的,所以把第二代选粉机称为维达格选粉机。第三代——高效选粉机1979年日本小野田公司开发了O－SEPA选粉机，不仅保留了旋风选粉机外循环的优点，而且采用笼型转子平面螺旋气流选粉原理，从而大幅度提高了选粉效率。以它为代表的笼式选粉机称为高效选粉机，也被称为第三代选粉机。它比第一代选粉机的选粉能力提高100%,比第二代提高20%～50%。O-SEPA高效选粉机的出现,引起了世界著名的几家水泥机械制造公司的极大关注。由于O－SEPA型选粉机优点突出，一些著名的水泥设备制造公司纷纷参照其工作原理，竟相开发了各自的第三代选粉机，如丹麦（F.L.Smidth）公司开发的Sepax型高效选粉机；洪保（KHD）公司开发的SKH型和ZUB型型高效选粉机等等。这些选粉机的工作原理与O－SEPA型选粉机相同，但结构上各有特点。目前国内大多数的水泥生产厂家所用的选粉分级系统为离心式选粉机、旋风式选粉机，而新建的水泥生厂线则大多配用第三代高效选粉机。1.2各类选粉机的特点1.2.1通过式选...
