新KS型单级单吸离心泵的设计和实现 机械制造专业VIP免费

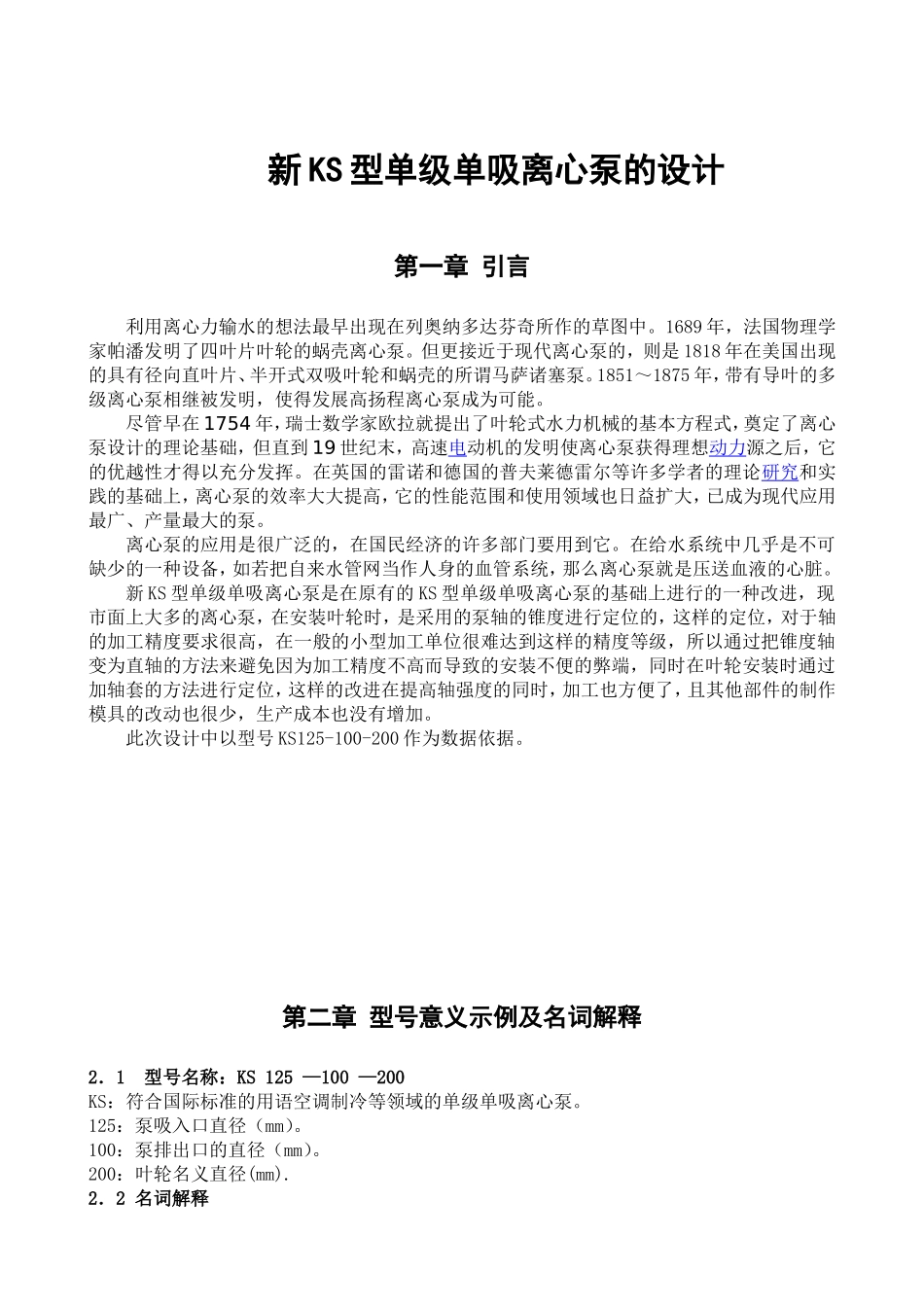

新KS型单级单吸离心泵的设计和实现 机械制造专业_第1页
1/27

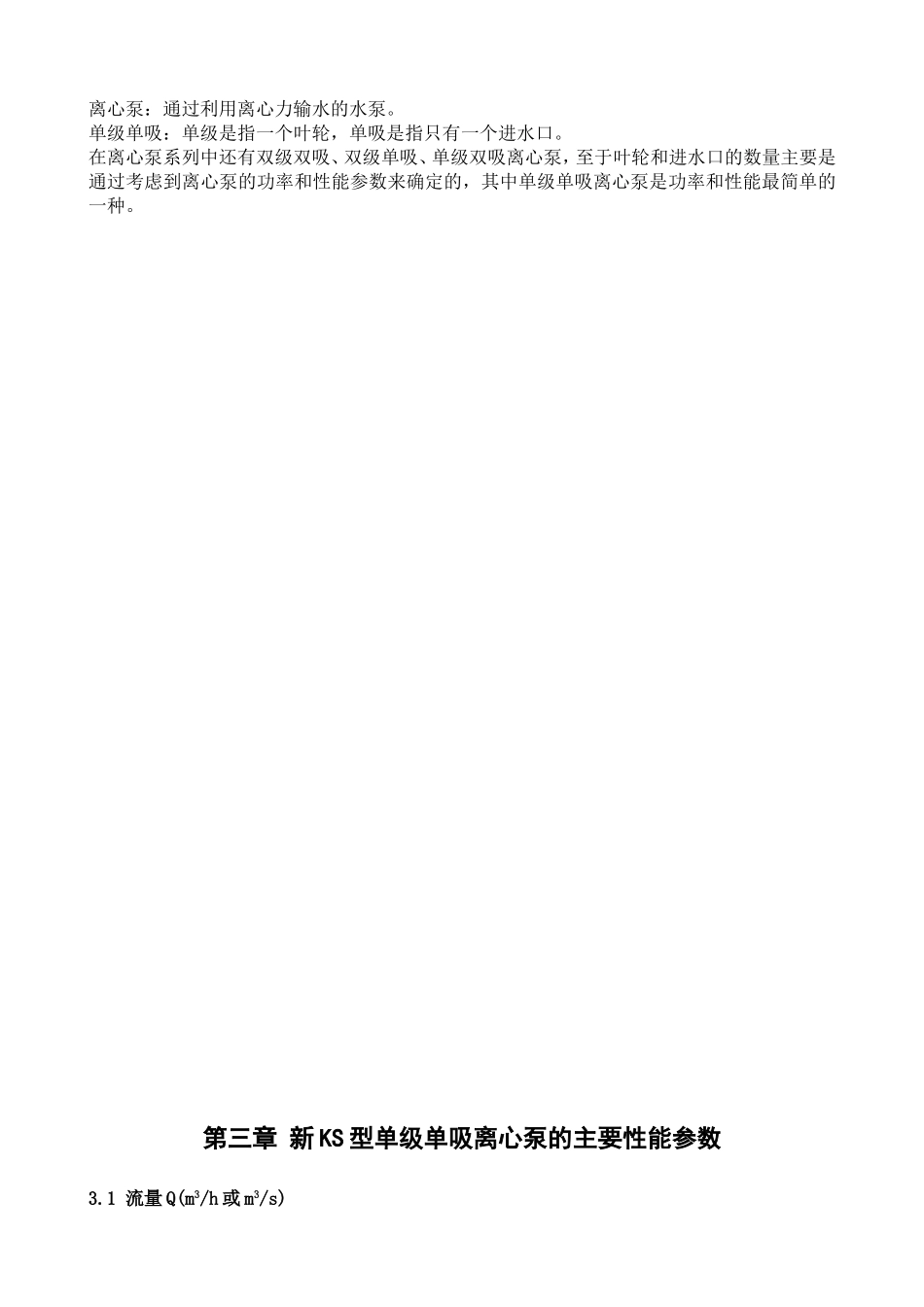

新KS型单级单吸离心泵的设计和实现 机械制造专业_第2页
2/27

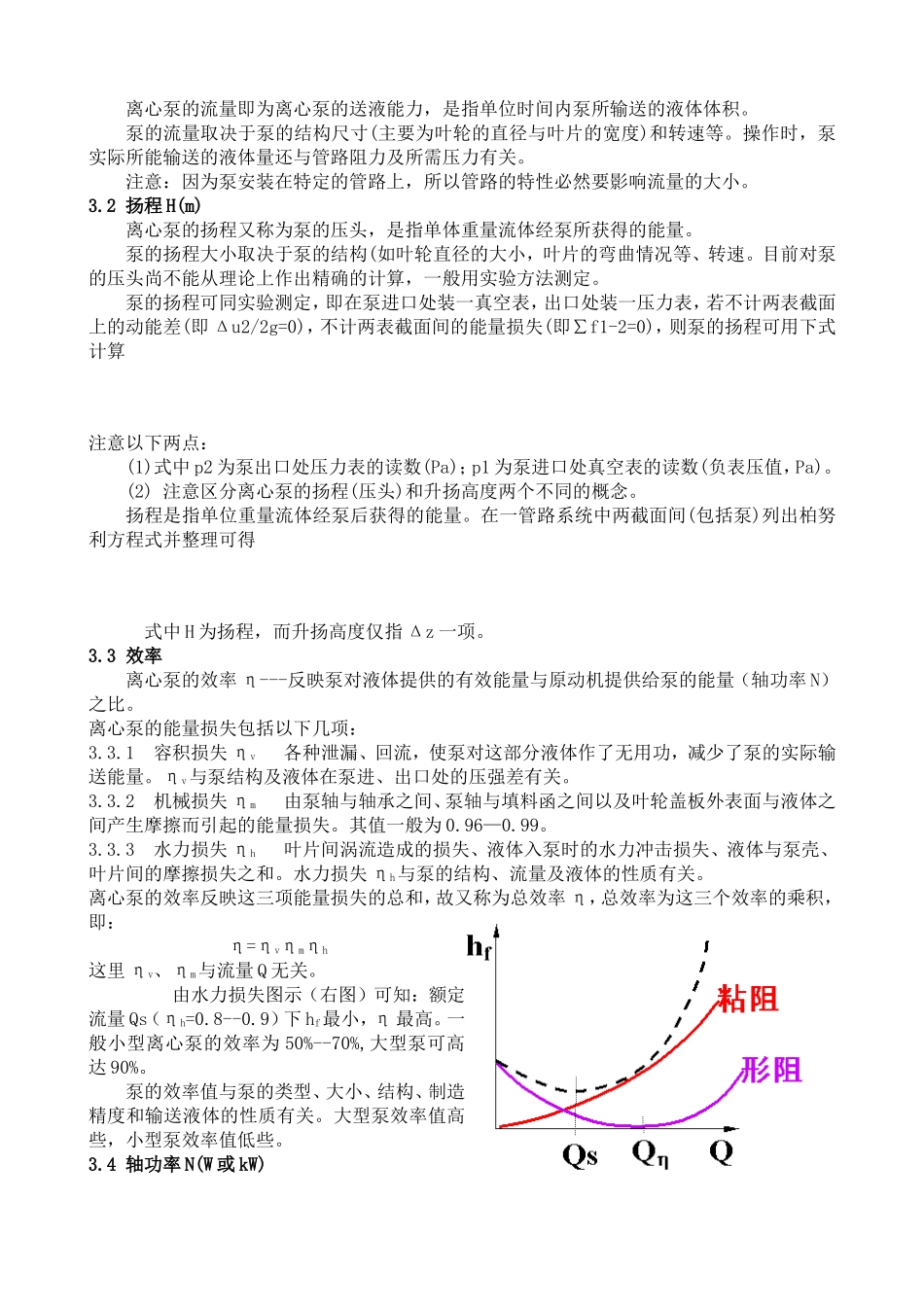

新KS型单级单吸离心泵的设计和实现 机械制造专业_第3页
3/27
新KS型单级单吸离心泵的设计第一章引言利用离心力输水的想法最早出现在列奥纳多达芬奇所作的草图中。1689年,法国物理学家帕潘发明了四叶片叶轮的蜗壳离心泵。但更接近于现代离心泵的,则是1818年在美国出现的具有径向直叶片、半开式双吸叶轮和蜗壳的所谓马萨诸塞泵。1851~1875年,带有导叶的多级离心泵相继被发明,使得发展高扬程离心泵成为可能。尽管早在1754年,瑞士数学家欧拉就提出了叶轮式水力机械的基本方程式,奠定了离心泵设计的理论基础,但直到19世纪末,高速电动机的发明使离心泵获得理想动力源之后,它的优越性才得以充分发挥。在英国的雷诺和德国的普夫莱德雷尔等许多学者的理论研究和实践的基础上,离心泵的效率大大提高,它的性能范围和使用领域也日益扩大,已成为现代应用最广、产量最大的泵。离心泵的应用是很广泛的,在国民经济的许多部门要用到它。在给水系统中几乎是不可缺少的一种设备,如若把自来水管网当作人身的血管系统,那么离心泵就是压送血液的心脏。新KS型单级单吸离心泵是在原有的KS型单级单吸离心泵的基础上进行的一种改进,现市面上大多的离心泵,在安装叶轮时,是采用的泵轴的锥度进行定位的,这样的定位,对于轴的加工精度要求很高,在一般的小型加工单位很难达到这样的精度等级,所以通过把锥度轴变为直轴的方法来避免因为加工精度不高而导致的安装不便的弊端,同时在叶轮安装时通过加轴套的方法进行定位,这样的改进在提高轴强度的同时,加工也方便了,且其他部件的制作模具的改动也很少,生产成本也没有增加。此次设计中以型号KS125-100-200作为数据依据。第二章型号意义示例及名词解释2.1型号名称:KS125—100—200KS:符合国际标准的用语空调制冷等领域的单级单吸离心泵。125:泵吸入口直径(mm)。100:泵排出口的直径(mm)。200:叶轮名义直径(mm).2.2名词解释离心泵:通过利用离心力输水的水泵。单级单吸:单级是指一个叶轮,单吸是指只有一个进水口。在离心泵系列中还有双级双吸、双级单吸、单级双吸离心泵,至于叶轮和进水口的数量主要是通过考虑到离心泵的功率和性能参数来确定的,其中单级单吸离心泵是功率和性能最简单的一种。第三章新KS型单级单吸离心泵的主要性能参数3.1流量Q(m3/h或m3/s)离心泵的流量即为离心泵的送液能力,是指单位时间内泵所输送的液体体积。泵的流量取决于泵的结构尺寸(主要为叶轮的直径与叶片的宽度)和转速等。操作时,泵实际所能输送的液体量还与管路阻力及所需压力有关。注意:因为泵安装在特定的管路上,所以管路的特性必然要影响流量的大小。3.2扬程H(m)离心泵的扬程又称为泵的压头,是指单体重量流体经泵所获得的能量。泵的扬程大小取决于泵的结构(如叶轮直径的大小,叶片的弯曲情况等、转速。目前对泵的压头尚不能从理论上作出精确的计算,一般用实验方法测定。泵的扬程可同实验测定,即在泵进口处装一真空表,出口处装一压力表,若不计两表截面上的动能差(即Δu2/2g=0),不计两表截面间的能量损失(即∑f1-2=0),则泵的扬程可用下式计算注意以下两点:(1)式中p2为泵出口处压力表的读数(Pa);p1为泵进口处真空表的读数(负表压值,Pa)。(2)注意区分离心泵的扬程(压头)和升扬高度两个不同的概念。扬程是指单位重量流体经泵后获得的能量。在一管路系统中两截面间(包括泵)列出柏努利方程式并整理可得式中H为扬程,而升扬高度仅指Δz一项。3.3效率离心泵的效率η---反映泵对液体提供的有效能量与原动机提供给泵的能量(轴功率N)之比。离心泵的能量损失包括以下几项:3.3.1容积损失ηv各种泄漏、回流,使泵对这部分液体作了无用功,减少了泵的实际输送能量。ηv与泵结构及液体在泵进、出口处的压强差有关。3.3.2机械损失ηm由泵轴与轴承之间、泵轴与填料函之间以及叶轮盖板外表面与液体之间产生摩擦而引起的能量损失。其值一般为0.96—0.99。3.3.3水力损失ηh叶片间涡流造成的损失、液体入泵时的水力冲击损失、液体与泵壳、叶片间的摩擦损失之和。水力损失ηh与泵的结构、流量及液体的性质有关。离心泵的效率反映这三项能量损失的总和,故又称为总效率η,总效率为这三个效率的乘积,即:η=ηvηmηh...
