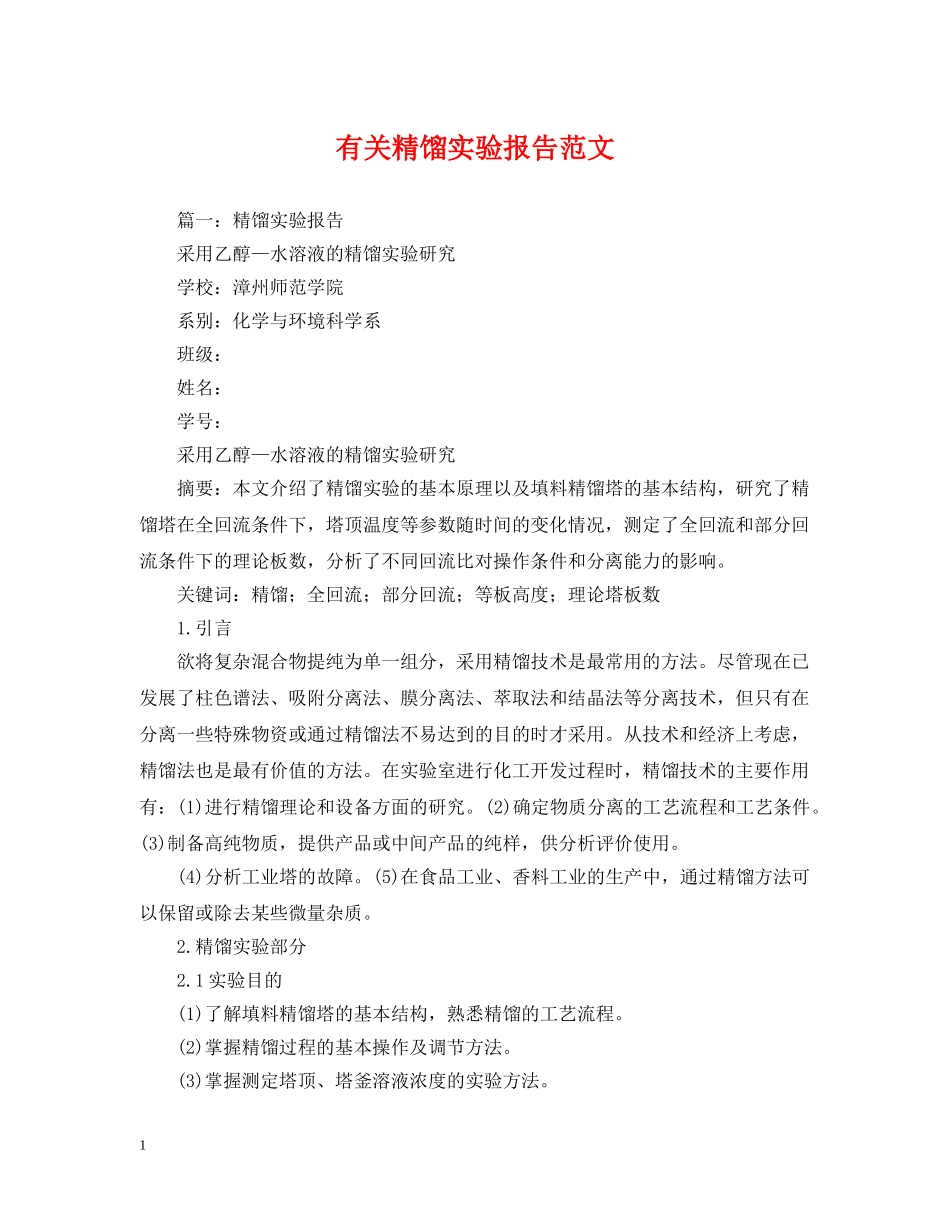

此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。有关精馏实验报告范文篇一：精馏实验报告采用乙醇—水溶液的精馏实验研究学校：漳州师范学院系别：化学与环境科学系班级：姓名：学号：采用乙醇—水溶液的精馏实验研究摘要：本文介绍了精馏实验的基本原理以及填料精馏塔的基本结构，研究了精馏塔在全回流条件下，塔顶温度等参数随时间的变化情况，测定了全回流和部分回流条件下的理论板数，分析了不同回流比对操作条件和分离能力的影响。关键词：精馏；全回流；部分回流；等板高度；理论塔板数1.引言欲将复杂混合物提纯为单一组分，采用精馏技术是最常用的方法。尽管现在已发展了柱色谱法、吸附分离法、膜分离法、萃取法和结晶法等分离技术，但只有在分离一些特殊物资或通过精馏法不易达到的目的时才采用。从技术和经济上考虑，精馏法也是最有价值的方法。在实验室进行化工开发过程时，精馏技术的主要作用有：(1)进行精馏理论和设备方面的研究。(2)确定物质分离的工艺流程和工艺条件。(3)制备高纯物质，提供产品或中间产品的纯样，供分析评价使用。(4)分析工业塔的故障。(5)在食品工业、香料工业的生产中，通过精馏方法可以保留或除去某些微量杂质。2.精馏实验部分2.1实验目的(1)了解填料精馏塔的基本结构，熟悉精馏的工艺流程。(2)掌握精馏过程的基本操作及调节方法。(3)掌握测定塔顶、塔釜溶液浓度的实验方法。1此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。(4)掌握精馏塔性能参数的测定方法，并掌握其影响因素。(5)掌握用图解法求取理论板数的方法。(6)通过如何寻找连续精馏分离适宜的操作条件，培养分析解决化工生产中实际问题的能力、组织能力、实验能力和创新能力。2.2实验原理精馏塔一般分为两大类：填料塔和板式塔。实验室精密分馏多采用填料塔。填料塔属连续接触式传质设备，塔内气液相浓度呈连续变化。常以等板高度(HETP)来表示精馏设备的分离能力，等板高度越小，填料层的传质分离效果就越好。(1)等板高度(HETP)HETP是指与一层理论塔板的传质作用相当的填料层高度。它的大小，不仅取决于填料的类型、材质与尺寸，而且受系统物性、操作条件及塔设备尺寸的影响。对于双组分体系，根据其物料关系xn，通过实验测得塔顶组成xD、塔釜组成xW、进料组成xF及进料热状况q、回流比R和填料层高度Z等有关参数，用图解法求得其理论板NT后，即可用下式确定：HETP=Z/NT(2)图解法求理论塔板数NT精馏段的操作线方程为：yn+1=Rxn+xDR?1R?1上式中,yn+1---精馏段第n+1块塔板伤身的蒸汽组成,摩尔分数；xn---精馏段第n块塔板下流的液体组成,摩尔分数；xD---塔顶馏出液的液体组成,摩尔分数；R---泡点回流下的回流比；L’提馏段的操作线方程为：ym+1=xm-WxwL’?WL’-W上式中,ym+1---提镏段第m+1块塔板上升的蒸汽组成,摩尔分数；xm---提镏段第m块塔板下流的液体组成,摩尔分数；xW---塔釜的液体组成，摩尔分数；L′--提镏段内下流的液体量,kmol/s；W----釜液流量,kmol/s；cpF(ts?tF)qxF加料线(q线)方程为：y=x-，其中q=1+q?1q?1rF上式中，q---进料热状况参数；rF---进料液组成下的汽化潜热,kJ/kmol；2此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。ts---进料液的泡点温度,℃；tF---进料温度,℃；---进料液组成,摩尔分数；L回流比R为：R=DFcxpF---进料液在平均温度(tS-tF)/2的比热容,kJ/(kmol.℃)；上式中,L---回流流量,kmol/s;D---馏出流量,kmol/s①全回流操作在精馏全回流操作时，操作线在y-x图上为对角线，如下图1所示，根据塔顶、塔釜的组成在操作线和平衡线间作梯级，即可得到理论塔板数。全回流时理论板数的确定图2.部分回流时理论板数的确定②部分回流操作部分回流操作时，如上图2，图解法的主要步骤为：A.根据物系和操作压力在y-x图上作出相平衡曲线，并画出对角线作为辅助线；B.在x轴上定出x=xD、xF、xW三点，依次通过这三点作垂线分别交对角线于点a、f、b；C.在y轴上定出yC=xD/(R+1)的点c，连接a、c作出精馏段操作线；D.由进料热状况求出q线的斜率q/(q-1)，过点f作出q...
