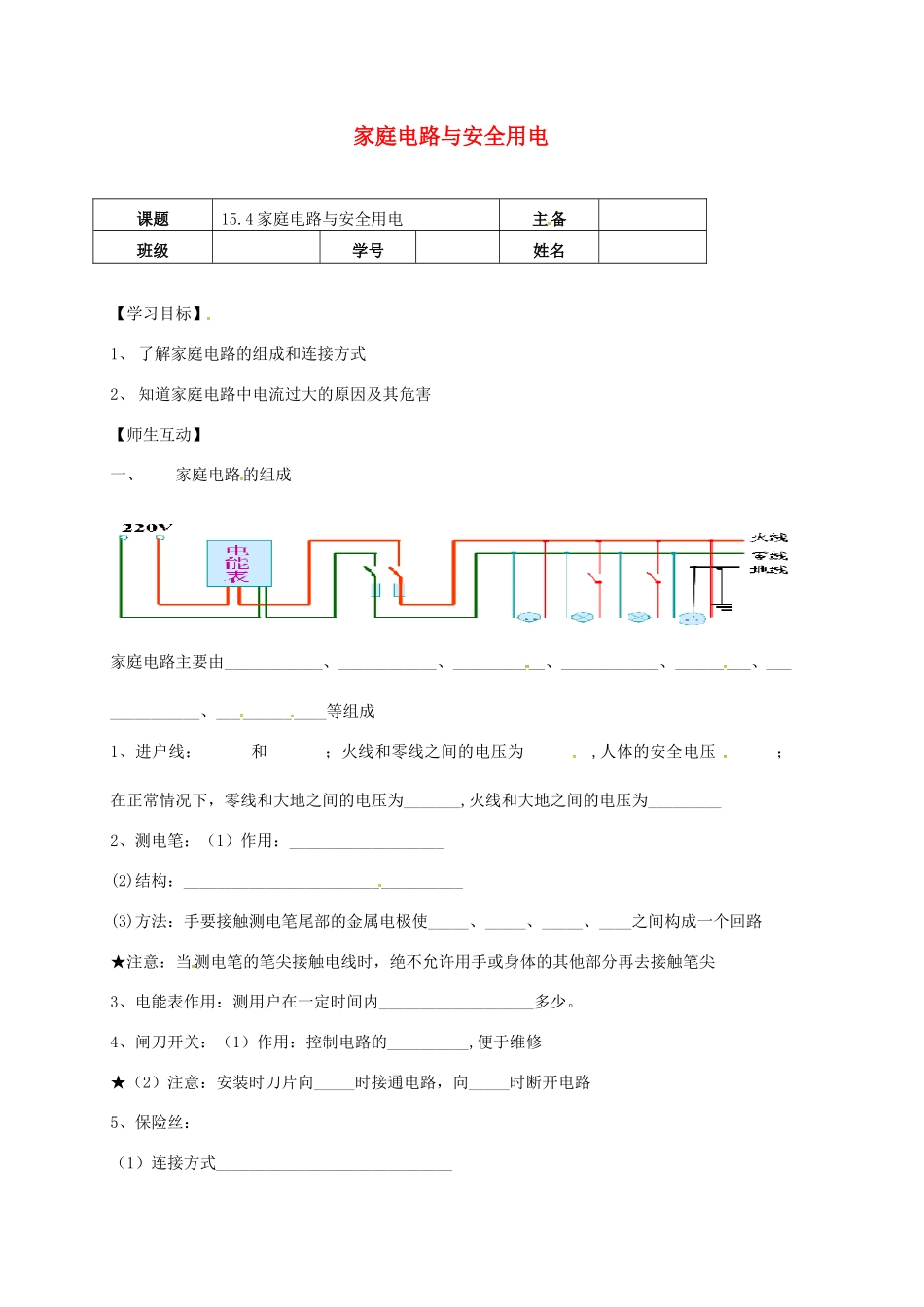

家庭电路与安全用电【学习目标】1、了解家庭电路的组成和连接方式2、知道家庭电路中电流过大的原因及其危害【师生互动】一、家庭电路的组成家庭电路主要由____________、____________、___________、____________、_________、______________、_____________等组成1、进户线：______和_______；火线和零线之间的电压为________,人体的安全电压_______；在正常情况下，零线和大地之间的电压为_______,火线和大地之间的电压为_________2、测电笔：（1）作用：___________________(2)结构：__________________________________(3)方法：手要接触测电笔尾部的金属电极使_____、_____、_____、____之间构成一个回路★注意：当测电笔的笔尖接触电线时，绝不允许用手或身体的其他部分再去接触笔尖3、电能表作用：测用户在一定时间内___________________多少。4、闸刀开关：（1）作用：控制电路的__________,便于维修★（2）注意：安装时刀片向_____时接通电路，向_____时断开电路5、保险丝：（1）连接方式_____________________________课题15.4家庭电路与安全用电主备班级学号姓名(2)所起作用：当过大的电流通过时，保险丝熔断，自动切断电路，起到保险作用。探讨保险丝熔断原因：a__________________b__________________例题：有下列一些现象：(1)灯座中的两个线头相碰，(2)开关中的两个线头相碰，(3)电路中增用了功率较大的用电器，(4)户外电源引线的绝缘皮破损．其中可能引起熔丝熔断的是()A．(1)(4)B．(2)(3)C．(1)(3)D．(1)(2)(3)(4)（3）选用材料：保险丝是由____________而___________的_________制的。（4）粗细选择：家庭电路中的用电器较多,电流较大那就选择较____的保险丝.保险丝越___允许通过的电流就越大(5)保险丝选择的依据选用的合适熔丝的额定电流应该_____________家庭电路中所有用电器正常工作时的总电流【思考】能选铁丝、铜丝作保险丝吗?原因：__________________________________________________________________6、电灯泡（1）作用：_______________(2)发光原理：____________（3）种类：_______________________★注意：灯泡与开关串联,开关接火线,螺旋套接零线7、插座（1）、作用：给电视机、洗衣机、电冰箱以及其他可能搬动的家用电器供电。（2）分类：___________________________________________(3)安装规则：____________________________________________【课堂扩展】1.指出下图照明电路图的错误之处。L1L2220VKWH火零2、一只电能表上标有“220V10A"和“3000imp／kW·h”的字样．根据这些参数求：它所在的电路上，连入的用电器的总功率不得超过多少瓦．若电路中已经接有1000W用电器,则还能同时使用800W的电饭锅和两台”220V300W”的电脑吗?3、张海家电能表的表盘上有如图所示的字样，他家有四盏“220V40W”的电灯，一个标有“220V800W”的电饭锅，一台标有“220V1200W’’的空调机，一台制冷时耗电为140W的电冰箱和一台80W的电视机，请确定:这些用电器能同时工作吗?(用两种方法)4、小明家有”220V100W”的白炽灯5盏,这些灯平均每天正常工作4h,则1个月消耗多少度电?(以30天计)若用”220V60W”的灯泡替代它们,则一个月可以节省多少电能?若电费为0.6元/度,则一个月节省了多少电费?
