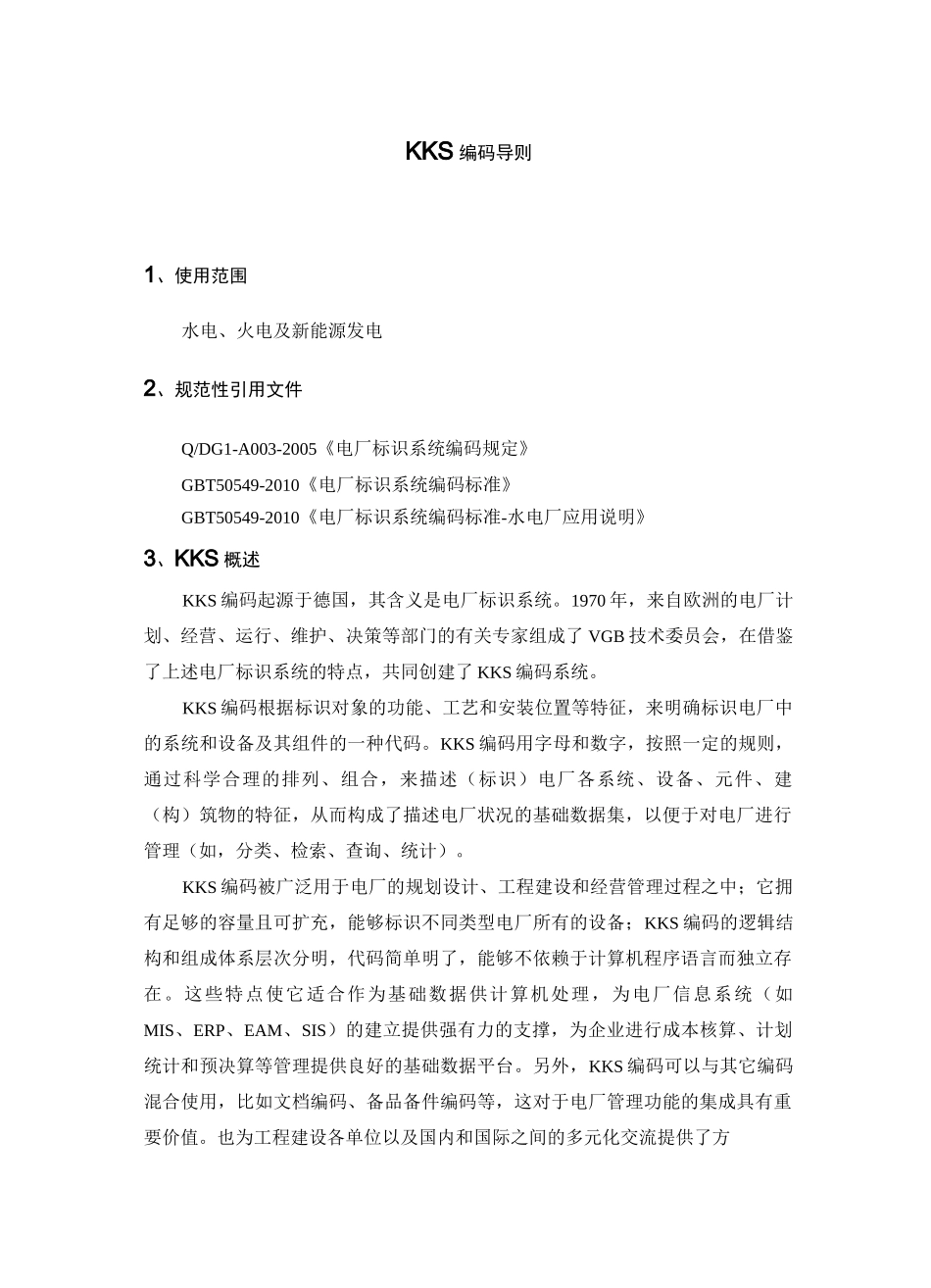

KKS编码导则(DOC)_第1页
1/34

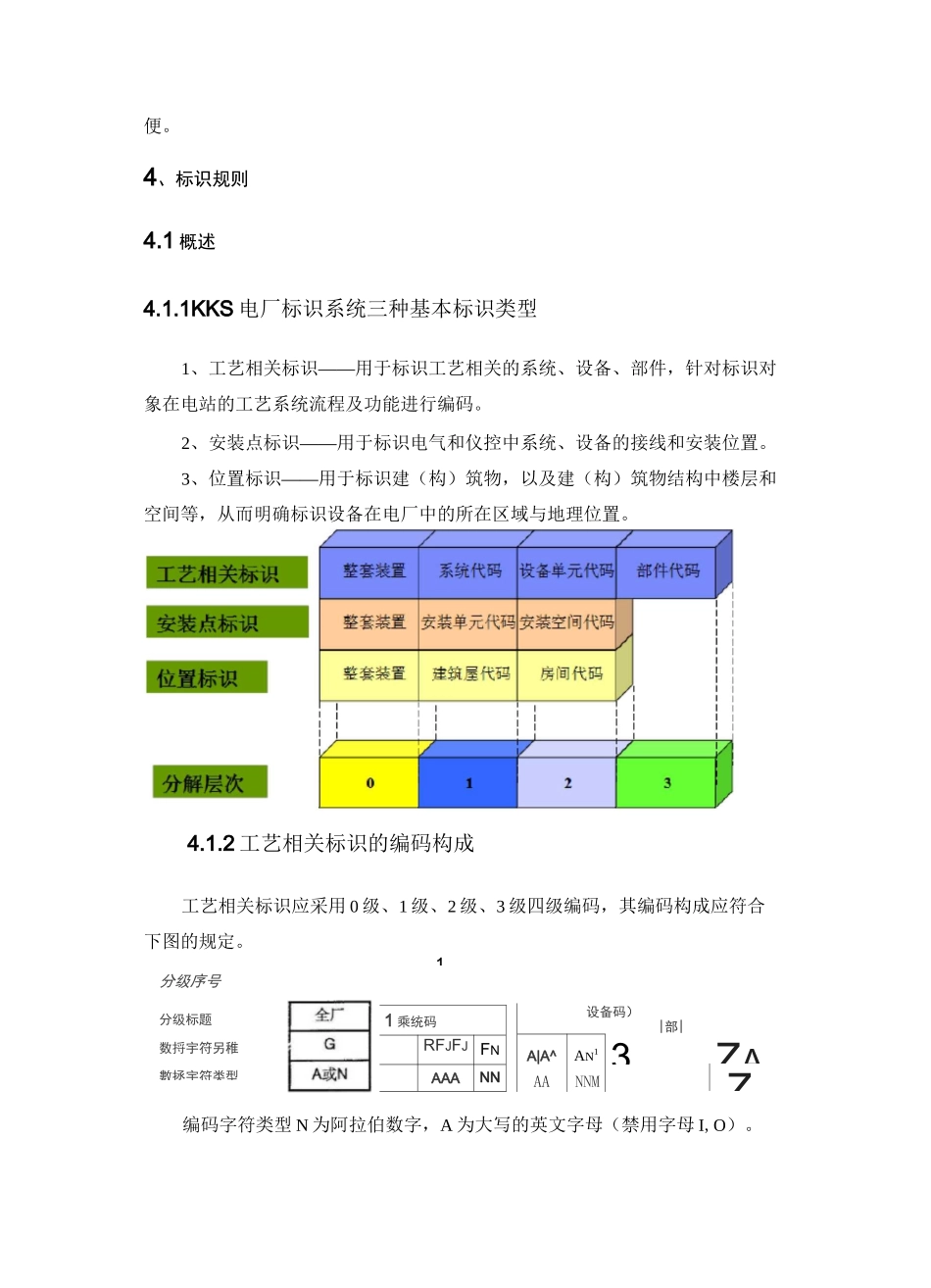

KKS编码导则(DOC)_第2页
2/34

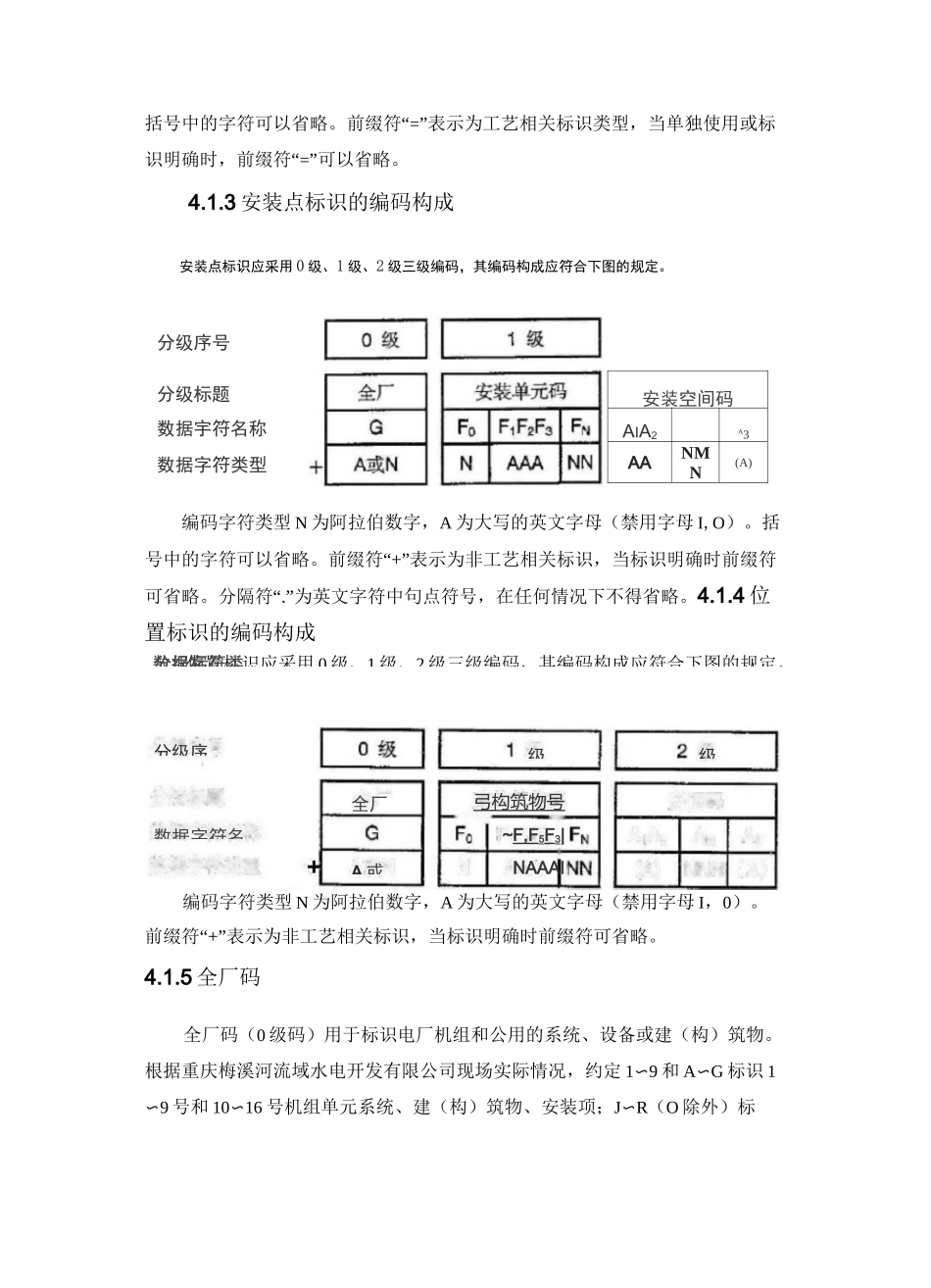

KKS编码导则(DOC)_第3页
3/34
KKS编码导则1、使用范围水电、火电及新能源发电2、规范性引用文件Q/DG1-A003-2005《电厂标识系统编码规定》GBT50549-2010《电厂标识系统编码标准》GBT50549-2010《电厂标识系统编码标准-水电厂应用说明》3、KKS概述KKS编码起源于德国,其含义是电厂标识系统。1970年,来自欧洲的电厂计划、经营、运行、维护、决策等部门的有关专家组成了VGB技术委员会,在借鉴了上述电厂标识系统的特点,共同创建了KKS编码系统。KKS编码根据标识对象的功能、工艺和安装位置等特征,来明确标识电厂中的系统和设备及其组件的一种代码。KKS编码用字母和数字,按照一定的规则,通过科学合理的排列、组合,来描述(标识)电厂各系统、设备、元件、建(构)筑物的特征,从而构成了描述电厂状况的基础数据集,以便于对电厂进行管理(如,分类、检索、查询、统计)。KKS编码被广泛用于电厂的规划设计、工程建设和经营管理过程之中;它拥有足够的容量且可扩充,能够标识不同类型电厂所有的设备;KKS编码的逻辑结构和组成体系层次分明,代码简单明了,能够不依赖于计算机程序语言而独立存在。这些特点使它适合作为基础数据供计算机处理,为电厂信息系统(如MIS、ERP、EAM、SIS)的建立提供强有力的支撑,为企业进行成本核算、计划统计和预决算等管理提供良好的基础数据平台。另外,KKS编码可以与其它编码混合使用,比如文档编码、备品备件编码等,这对于电厂管理功能的集成具有重要价值。也为工程建设各单位以及国内和国际之间的多元化交流提供了方分级序号分级标题数捋宇符另稚數拯宇符类型1乘统码RFJFJFNAAANN设备码)A|A^AN13AANNM|部|ZAZ便。4、标识规则4.1概述4.1.1KKS电厂标识系统三种基本标识类型1、工艺相关标识——用于标识工艺相关的系统、设备、部件,针对标识对象在电站的工艺系统流程及功能进行编码。2、安装点标识——用于标识电气和仪控中系统、设备的接线和安装位置。3、位置标识——用于标识建(构)筑物,以及建(构)筑物结构中楼层和空间等,从而明确标识设备在电厂中的所在区域与地理位置。4.1.2工艺相关标识的编码构成工艺相关标识应采用0级、1级、2级、3级四级编码,其编码构成应符合下图的规定。编码字符类型N为阿拉伯数字,A为大写的英文字母(禁用字母I,O)。1房间码AIA£ANA3(A)NNN(A)'括号中的字符可以省略。前缀符“=”表示为工艺相关标识类型,当单独使用或标识明确时,前缀符“=”可以省略。4.1.3安装点标识的编码构成安装点标识应采用0级、1级、2级三级编码,其编码构成应符合下图的规定。分级序号分级标题数据宇符名称数据字符类型编码字符类型N为阿拉伯数字,A为大写的英文字母(禁用字母I,O)。括号中的字符可以省略。前缀符“+”表示为非工艺相关标识,当标识明确时前缀符可省略。分隔符“.”为英文字符中句点符号,在任何情况下不得省略。4.1.4位置标识的编码构成编码字符类型N为阿拉伯数字,A为大写的英文字母(禁用字母I,0)。前缀符“+”表示为非工艺相关标识,当标识明确时前缀符可省略。4.1.5全厂码全厂码(0级码)用于标识电厂机组和公用的系统、设备或建(构)筑物。根据重庆梅溪河流域水电开发有限公司现场实际情况,约定1〜9和A〜G标识1〜9号和10〜16号机组单元系统、建(构)筑物、安装项;J〜R(O除外)标位置标识应采用0级、1级、2级三级编码,其编码构成应符合下图的规定。级级+弓构筑物号~F,F5F3|NAAAI安装空间码AIA2A3AANMN(A)分级序分级标数据字符名数据字符类全厂A或设祐码A,A2AN.4ANNN(A)1部件码~]BiHj1“|NN标训类凰商癮说恚示匚艺相灵编码全厂啊展屮机爼或住用的系统设希井级序号分级名務数据寧符客称数据字符类型邮件码BiBaAANN识两台机组公用单元系统、建(构)筑物、安装项;s、T、U、V标识三台或三台以上机组公用单元系统、建(构)筑物、安装项;Y标识全厂公用。4.2工艺相关标识I土棗统前俶吁*M幽码范网内相幅乘凱的编巧系址分类惓乐统索川釣逞剤系绘和装丹分类霍统编岭虫按系址或装置銅分成r岳班或战的骗罟改齐分光碍<按设塔编码索引的血讨拭HLiliG、仪腔讹倚仆类类码<按时I编码索引砒MI、…w:部件射号对-m、信号編号4.2.1系统码4.2.1.1系...
