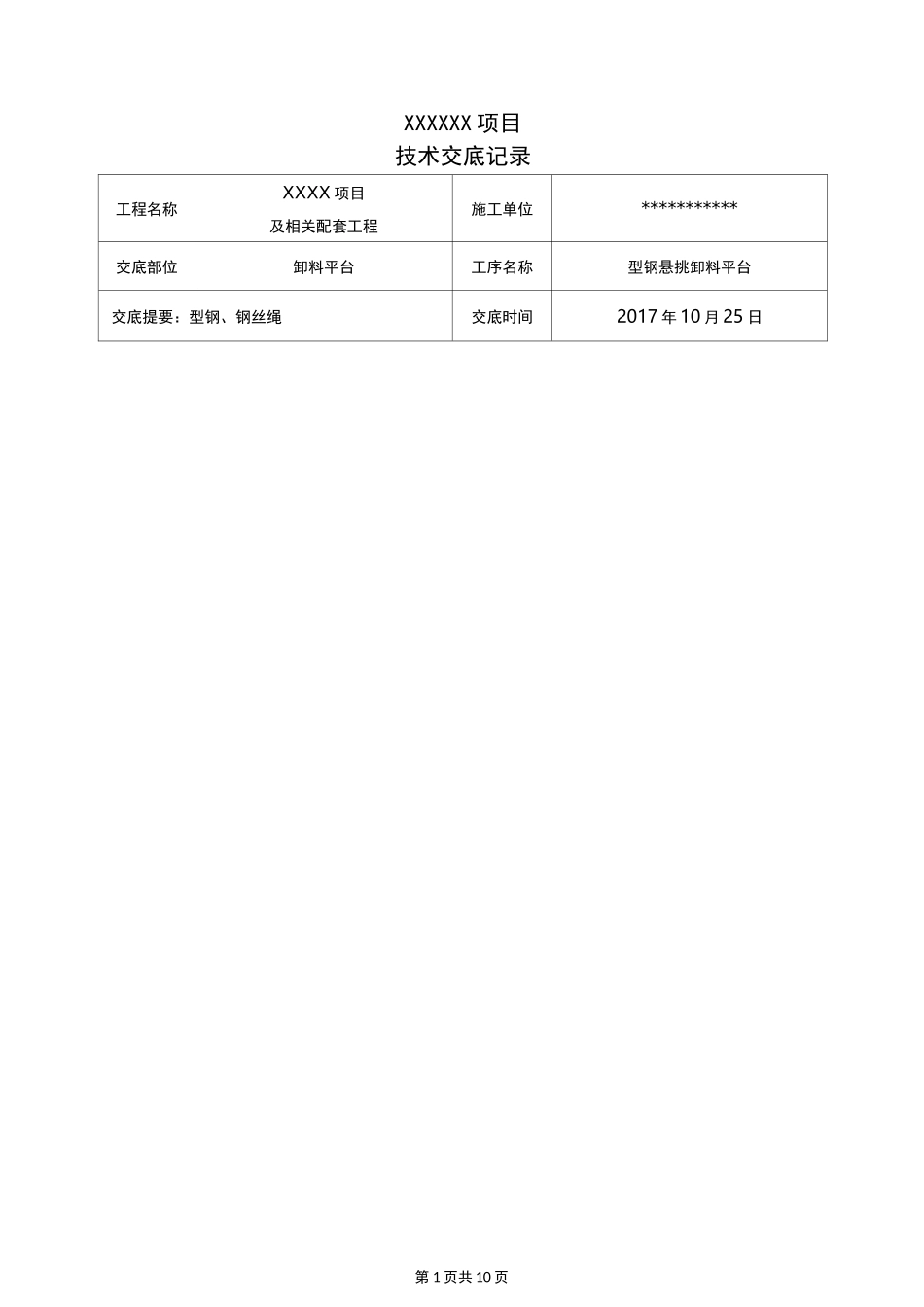

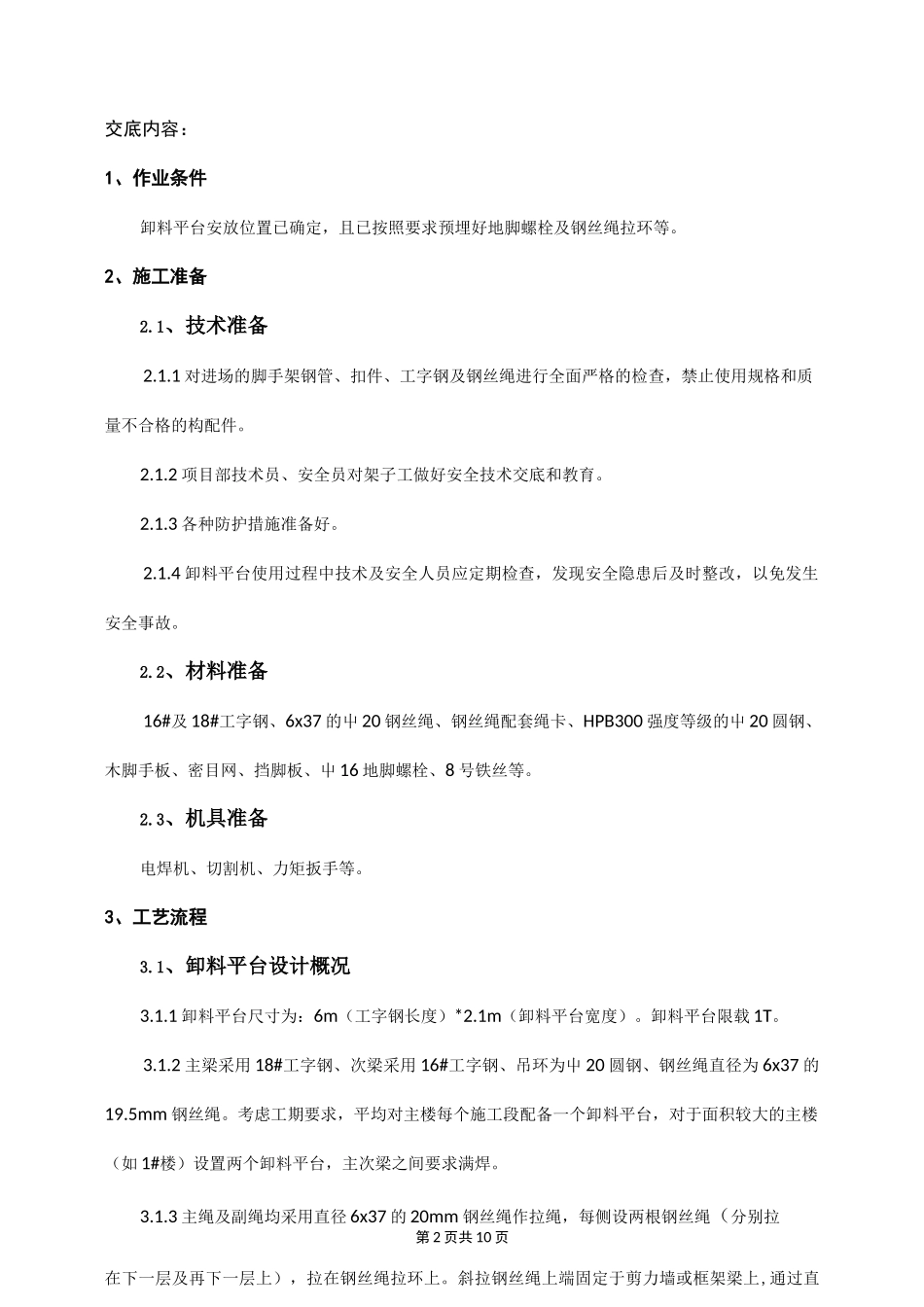

第1页共10页XXXXXX项目技术交底记录工程名称XXXX项目及相关配套工程施工单位***********交底部位卸料平台工序名称型钢悬挑卸料平台交底提要：型钢、钢丝绳交底时间2017年10月25日交底内容：1、作业条件卸料平台安放位置已确定，且已按照要求预埋好地脚螺栓及钢丝绳拉环等。2、施工准备2.1、技术准备2.1.1对进场的脚手架钢管、扣件、工字钢及钢丝绳进行全面严格的检查，禁止使用规格和质量不合格的构配件。2.1.2项目部技术员、安全员对架子工做好安全技术交底和教育。2.1.3各种防护措施准备好。2.1.4卸料平台使用过程中技术及安全人员应定期检查，发现安全隐患后及时整改，以免发生安全事故。2.2、材料准备16#及18#工字钢、6x37的屮20钢丝绳、钢丝绳配套绳卡、HPB300强度等级的屮20圆钢、木脚手板、密目网、挡脚板、屮16地脚螺栓、8号铁丝等。2.3、机具准备电焊机、切割机、力矩扳手等。3、工艺流程3.1、卸料平台设计概况3.1.1卸料平台尺寸为：6m（工字钢长度）*2.1m（卸料平台宽度）。卸料平台限载1T。3.1.2主梁采用18#工字钢、次梁采用16#工字钢、吊环为屮20圆钢、钢丝绳直径为6x37的19.5mm钢丝绳。考虑工期要求，平均对主楼每个施工段配备一个卸料平台，对于面积较大的主楼（如1#楼）设置两个卸料平台，主次梁之间要求满焊。3.1.3主绳及副绳均采用直径6x37的20mm钢丝绳作拉绳，每侧设两根钢丝绳（分别拉第2页共10页在下一层及再下一层上），拉在钢丝绳拉环上。斜拉钢丝绳上端固定于剪力墙或框架梁上,通过直第3页共10页径申20mm钢丝绳拉环，钢丝绳倾角可以根据现场实际情况调整，不得小于60。。技术负责人交底人接受交底人注：本记录一式两份，一份交接受交底人，一份存档。XXXXXX项目技术交底记录工程名称XXXX项目及相关配套工程施工单位***********交底部位卸料平台工序名称型钢悬挑卸料平台交底提要：型钢、钢丝绳交底时间2017年10月25日卸料平台名称型钢悬挑平台长度A(m)4卸料平台与主体结构连接方式U形钢筋(机6)次梁间距s(m)0.6内侧次梁离墙水平距离a(m)1.2夕卜侧钢丝绳拉绳点与平台垂直距离h1(m)6.0内侧钢丝绳上部拉绳点与平台垂直距离h2(m)3钢丝绳规格申20(6x37)设计何载(t)1.5卸料平台类型主梁垂直建筑外墙平台宽度B(m)2.1主梁间距L1(m)2.1次梁外伸长度m(m)0夕卜侧钢丝绳离墙水平距离a1(m)3.7内侧钢丝绳离墙水平距离a2(m)2.5钢丝绳夹个数4钢丝绳拉环规格申20使用何载(t)1.0第5页共10页交底内容:3.1.5水平钢梁与楼板连接的地脚螺栓采用一级屮18钢筋弯制，必须要压在楼板下层钢筋下面，每根主梁设置两道锚固。3.2、卸料平台制作制作流程：切割材料-按设计摆放材料-焊接加工成型-铺脚手板-焊防护栏杆-挂安全网f检查验收。3.2.1将切割好的工字钢按照设计的形式在地上摆放，摆好后进行焊接加工。3.2.2将加工好的吊环按要求焊在18#工字钢指定位置上。3.2.3在平台上满铺脚手板，在平台边立00高的挡脚板，用8#铁丝绑扎牢固；在平台的两侧焊1・5m高的钢管立杆作为防护用钢管作为横杆将立杆连成整体并满挂密目安全绿网防护。技术负责人交底人接受交底人注：本记录一式两份，一份交接受交底人，一份存档。XXXXXX项目技术交底记录工程名称XXXX项目及相关配套工程施工单位***********交底部位卸料平台工序名称型钢悬挑卸料平台交底提要：型钢、钢丝绳交底时间2017年10月25日第6页共10页交底内容:技术负责人交底接受交底人C!ITV•/片：；Ur丄二===1P5n.0加圆钢在工字钢riJ/胸扳两侧穿孔*与腔扳和翼板血满焊丁字刨吊环焊接国注：本记录一式两份，一份交接受交底人，一份存档。XXXXXX项目技术交底记录工程名称XXXX项目及相关配套工程施工单位***********交底部位卸料平台工序名称型钢悬挑卸料平台IE二匸字勺:皴眾1-丄字钢筋）第8页共10页交底提要：型钢、钢丝绳交底时2017年10月25—*18#//—4交底内容:平台焊接组拼工作在平整的平台上进行，确保组拼平整，焊缝规范。焊接时确保型钢的直顺，不得对龙骨施加加工应力。3.2.5在距工字钢2米处焊接50公分长的14#槽钢卡腿，防止卸料平台向内侧滑移。如下图所示：扌支术负责人交底人接受交底人注：本记录一式两份，一份交接受交底人，一份存档。XX...
