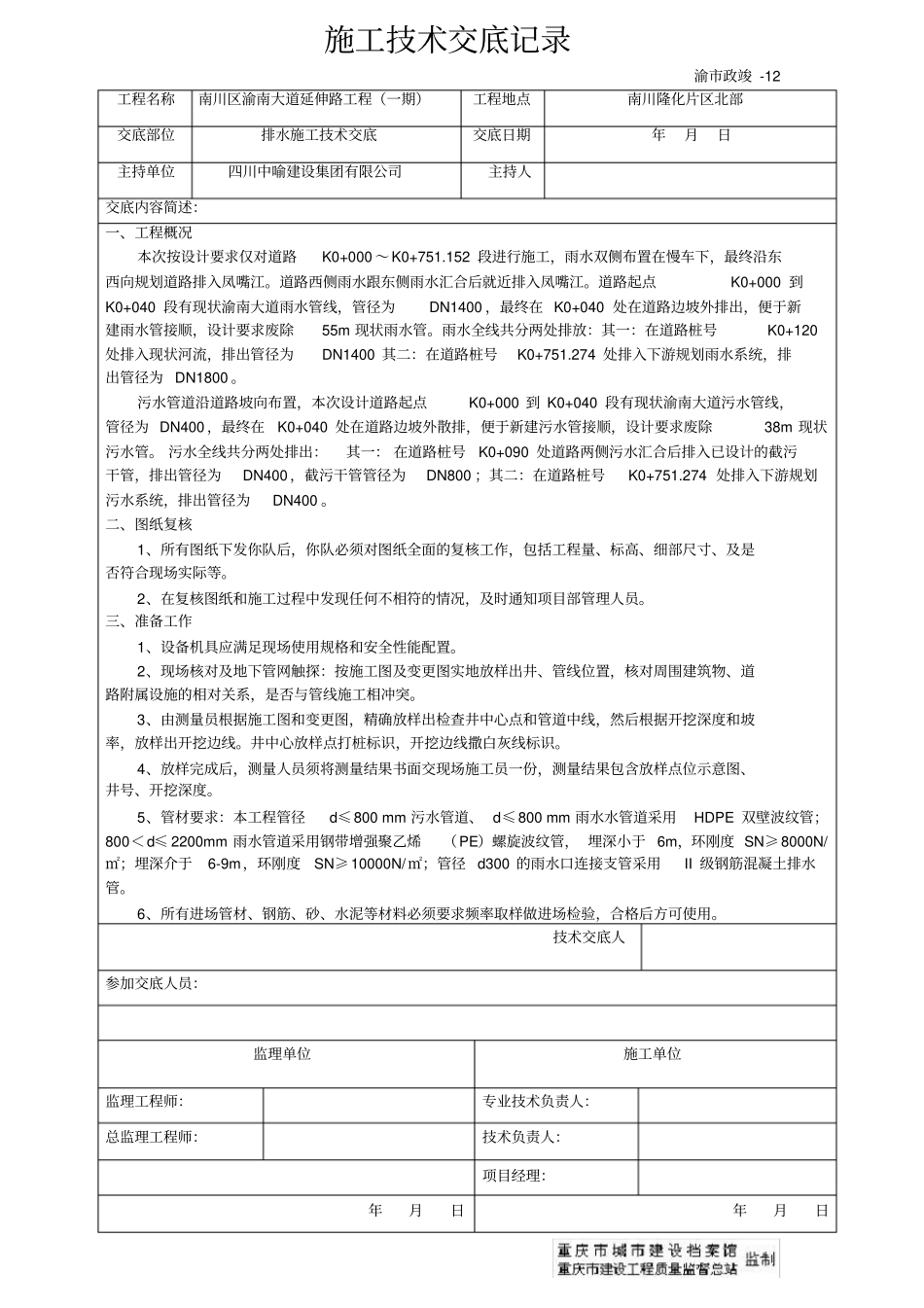

施工技术交底记录渝市政竣-12工程名称南川区渝南大道延伸路工程（一期）工程地点南川隆化片区北部交底部位排水施工技术交底交底日期年月日主持单位四川中喻建设集团有限公司主持人交底内容简述：一、工程概况本次按设计要求仅对道路K0+000～K0+751.152段进行施工，雨水双侧布置在慢车下，最终沿东西向规划道路排入凤嘴江。道路西侧雨水跟东侧雨水汇合后就近排入凤嘴江。道路起点K0+000到K0+040段有现状渝南大道雨水管线，管径为DN1400，最终在K0+040处在道路边坡外排出，便于新建雨水管接顺，设计要求废除55m现状雨水管。雨水全线共分两处排放：其一：在道路桩号K0+120处排入现状河流，排出管径为DN1400其二：在道路桩号K0+751.274处排入下游规划雨水系统，排出管径为DN1800。污水管道沿道路坡向布置，本次设计道路起点K0+000到K0+040段有现状渝南大道污水管线，管径为DN400，最终在K0+040处在道路边坡外散排，便于新建污水管接顺，设计要求废除38m现状污水管。污水全线共分两处排出：其一：在道路桩号K0+090处道路两侧污水汇合后排入已设计的截污干管，排出管径为DN400，截污干管管径为DN800；其二：在道路桩号K0+751.274处排入下游规划污水系统，排出管径为DN400。二、图纸复核1、所有图纸下发你队后，你队必须对图纸全面的复核工作，包括工程量、标高、细部尺寸、及是否符合现场实际等。2、在复核图纸和施工过程中发现任何不相符的情况，及时通知项目部管理人员。三、准备工作1、设备机具应满足现场使用规格和安全性能配置。2、现场核对及地下管网触探：按施工图及变更图实地放样出井、管线位置，核对周围建筑物、道路附属设施的相对关系，是否与管线施工相冲突。3、由测量员根据施工图和变更图，精确放样出检查井中心点和管道中线，然后根据开挖深度和坡率，放样出开挖边线。井中心放样点打桩标识，开挖边线撒白灰线标识。4、放样完成后，测量人员须将测量结果书面交现场施工员一份，测量结果包含放样点位示意图、井号、开挖深度。5、管材要求：本工程管径d≤800mm污水管道、d≤800mm雨水水管道采用HDPE双壁波纹管；800＜d≤2200mm雨水管道采用钢带增强聚乙烯（PE）螺旋波纹管，埋深小于6m，环刚度SN≥8000N/㎡；埋深介于6-9m，环刚度SN≥10000N/㎡；管径d300的雨水口连接支管采用II级钢筋混凝土排水管。6、所有进场管材、钢筋、砂、水泥等材料必须要求频率取样做进场检验，合格后方可使用。技术交底人参加交底人员：监理单位施工单位监理工程师：专业技术负责人：总监理工程师：技术负责人：项目经理：年月日年月日施工技术交底记录渝市政竣-12工程名称南川区渝南大道延伸路工程（一期）工程地点南川隆化片区北部交底部位排水施工技术交底交底日期年月日主持单位四川中喻建设集团有限公司主持人交底内容简述：四、沟槽开挖1、沟槽底宽：沟槽底宽B=D+2E，其中D为管外径，E为每侧工作宽度，当400≤D≤1000时，E为400mm，当1000≤D时，E为500mm。2、土石方采用机械开挖并预留20cm，开挖到位后由人工辅助清底修平；当开挖沟槽基础为岩石时，槽底应超挖200mm，采用砂砾石回填至设计高程后，再施工管道基础。3、排水管道地基处理应满足道路工程的要求和管道基础对承载力的要求，地基承载力0.20MPa，且验收合格后进行下一步施工。4、开挖过程中，在沟槽下游端设置集水坑，收集沟槽内积水，然后采用人工抽排至地面排水系统，集水坑随挖随设置。5、开挖坡度按设计要求（详见施工图设计文件）。五、管道安装1、HDPE双壁波纹管和钢带增强聚乙烯（PE）螺旋波纹管管道采用砂垫层基础，砂垫层厚度为10cm，软土地基大于等于20cm，垫层采用人工铺设，找平，并采用平板打夯机夯实，其密实度要达到90%。2、下管前应检查每根管子的外观质量，发现有裂缝的管子严禁使用，同时检查承口内部和插口外部是否光滑，如不光滑，应在下管前对其进行处理。3、管道安装采用人工安装，槽深不深时由人工抬管入槽，槽深大于3m或管径小于公称直径DN800mm时，用绳索溜管入槽，依次平稳的放在基础管位上。4、大口径管道，人工下管有困难时，使用机械下管，应设专人指挥吊装设备，套绳时应考虑使两绳受力均匀，防止...
