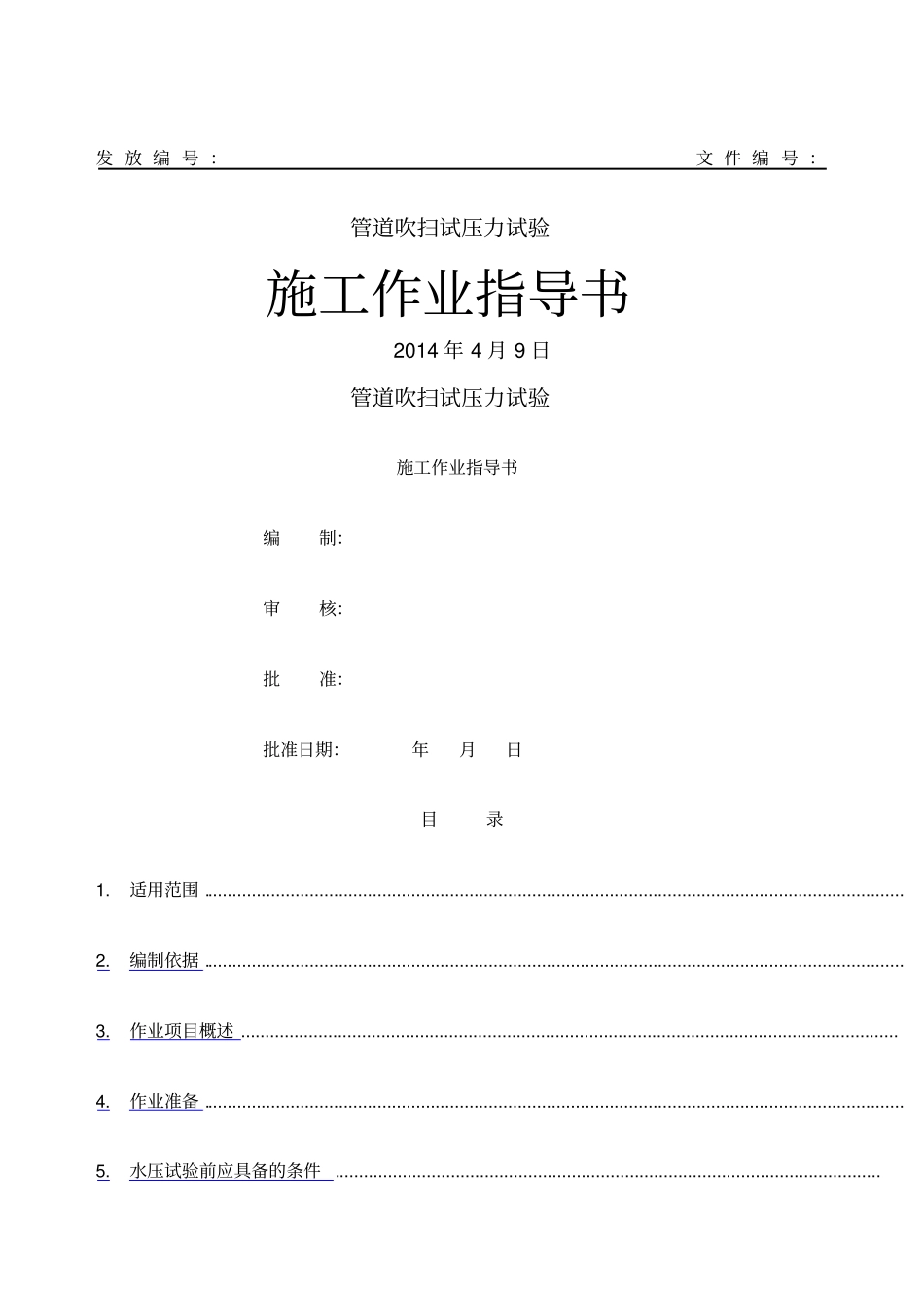

发放编号：文件编号：管道吹扫试压力试验施工作业指导书2014年4月9日管道吹扫试压力试验施工作业指导书编制：审核：批准：批准日期：年月日目录1.适用范围.................................................................................................................................................2.编制依据.................................................................................................................................................3.作业项目概述........................................................................................................................................4.作业准备.................................................................................................................................................5.水压试验前应具备的条件.................................................................................................................6.作业顺序.................................................................................................................................................7.作业方法.................................................................................................................................................8.工艺质量要求........................................................................................................................................9.质量记录.................................................................................................................................................10．职业健康安全管理及环境保护.......................................................................................................危险源辨识与风险评价.............................................................................................................................附页1：水压试验临时受压管道堵板强度计算书.............................................................................附页2：管道水压试验组织机构.............................................................................................................1.适用范围本作业指导书适用于压力试验。2.编制依据2.1中国中轻有限责任公国际工程有限公司提供的图纸及安装说明书。2.2《工业金属管道工程施工及验收规范》GB50235-20102.3《工业金属管道工程质量验收规范》GB50184-20112.4《石油化工有毒、可燃介质钢制管道工程施工及验收规范》SH3501-20022.5《石油化工建设工程项目交工技术文件规定》SH3503-20072.6《给水排水管道工程施工及验收规范》GB50268-20082.7《压力容器压力管道设计许可规则》TSGR1001-20082.8《压力管道安全技术监察规程-工业管道》3.作业项目概述3.1本工程管道xxxx管道压力管道，管道级别为GC2级材质为20#，管道规格为DN20——DN900。其主要参数如下：设计压力0.03MPa——2.1MPa设计温度（合成塔进气）常温——280℃3.2水压试验范围：水压试验范围包括合成系统全部本体管道，即：管道、阀门、弯头、法兰、三通、异径管、排气疏水阀等。3.3水压试验的压力、水质及环境要求：3.3.1根据实验要求管道系统实验压力分别为：序号设计压力区域设计温度试验介质强度试验严密性试验冲洗介质管道工程量单位压力（Mpa)保压时间（min)压力（Mpa)保压时间（min)10.03≦P≦1.0常温～170水1.15101根据查漏工作需要而定空气m2液氨管道2.1Mpa常温水3.15102根据查漏工作需要而空气m定3酸化液管道0.75Mpa101水1.2100.65根据查漏工作需要而定空气m4蒸汽管道0.9Mpa280水1.7100.8根据查漏工作需要而定空气m5循环水管道常温水0.825100.55根据查漏工作需要而定空气m6冷冻水管道7-17水0.825100.55根据查漏工作需要而定空气m3.3.2管道水压试验采用合格的除盐...
