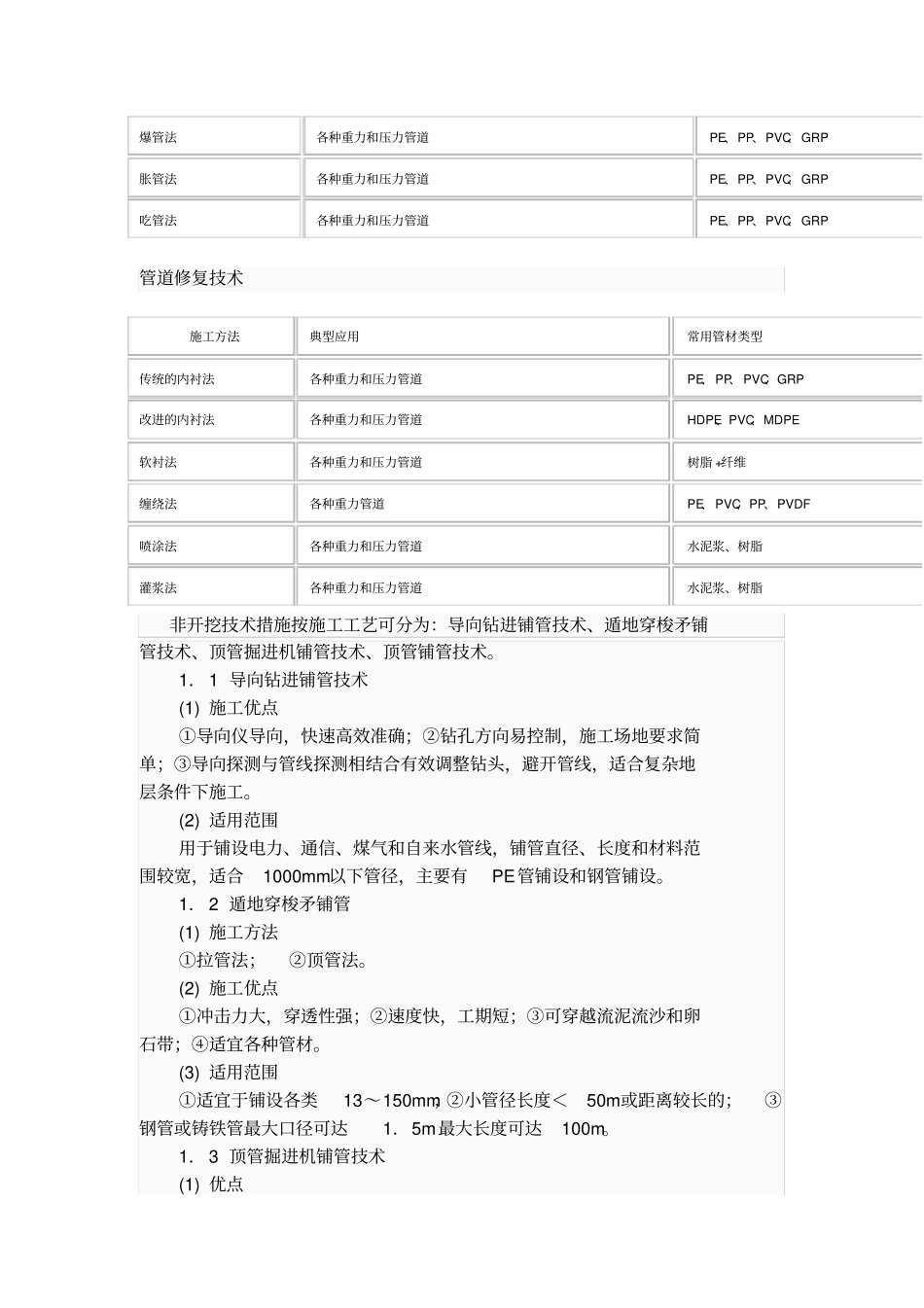

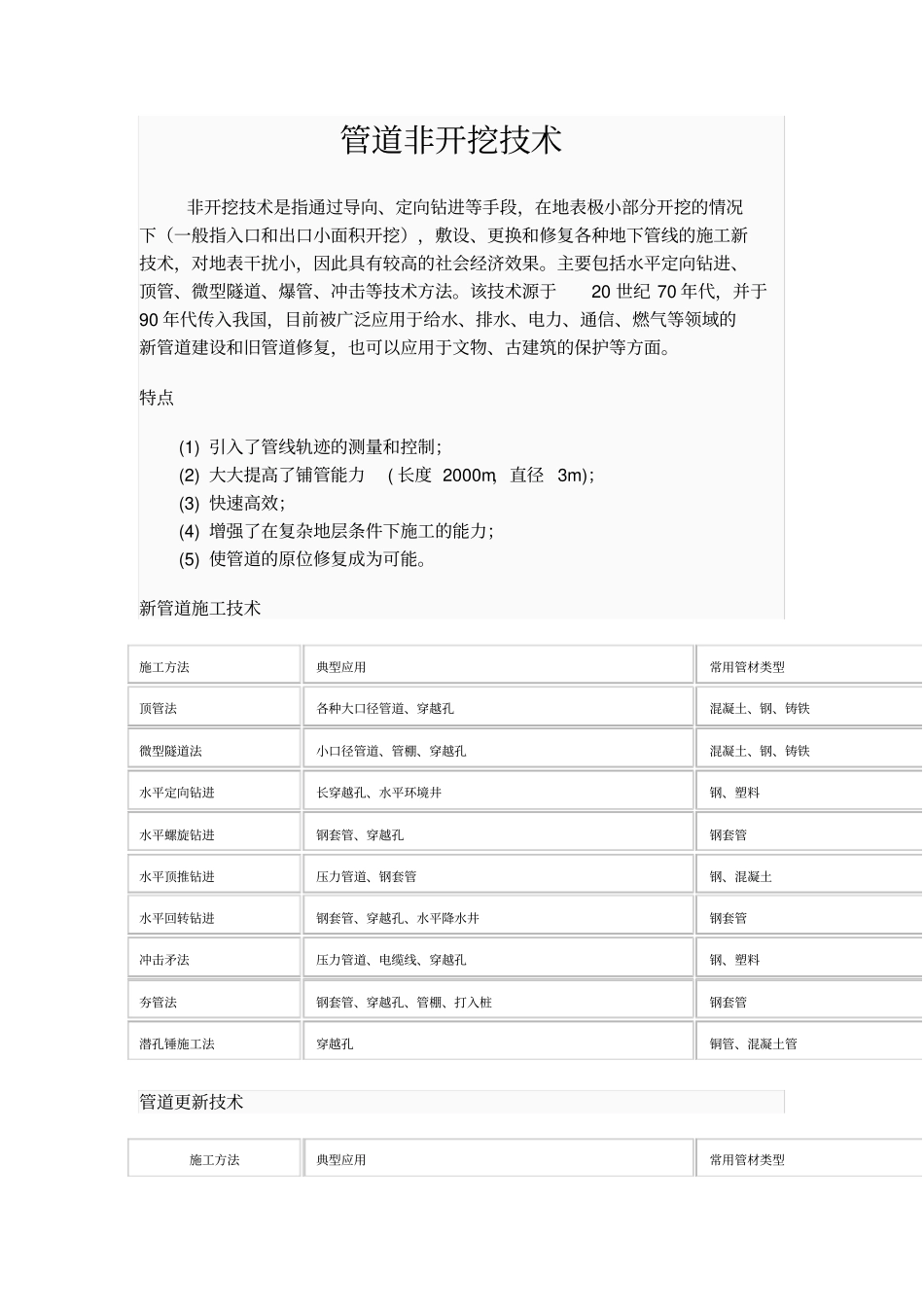

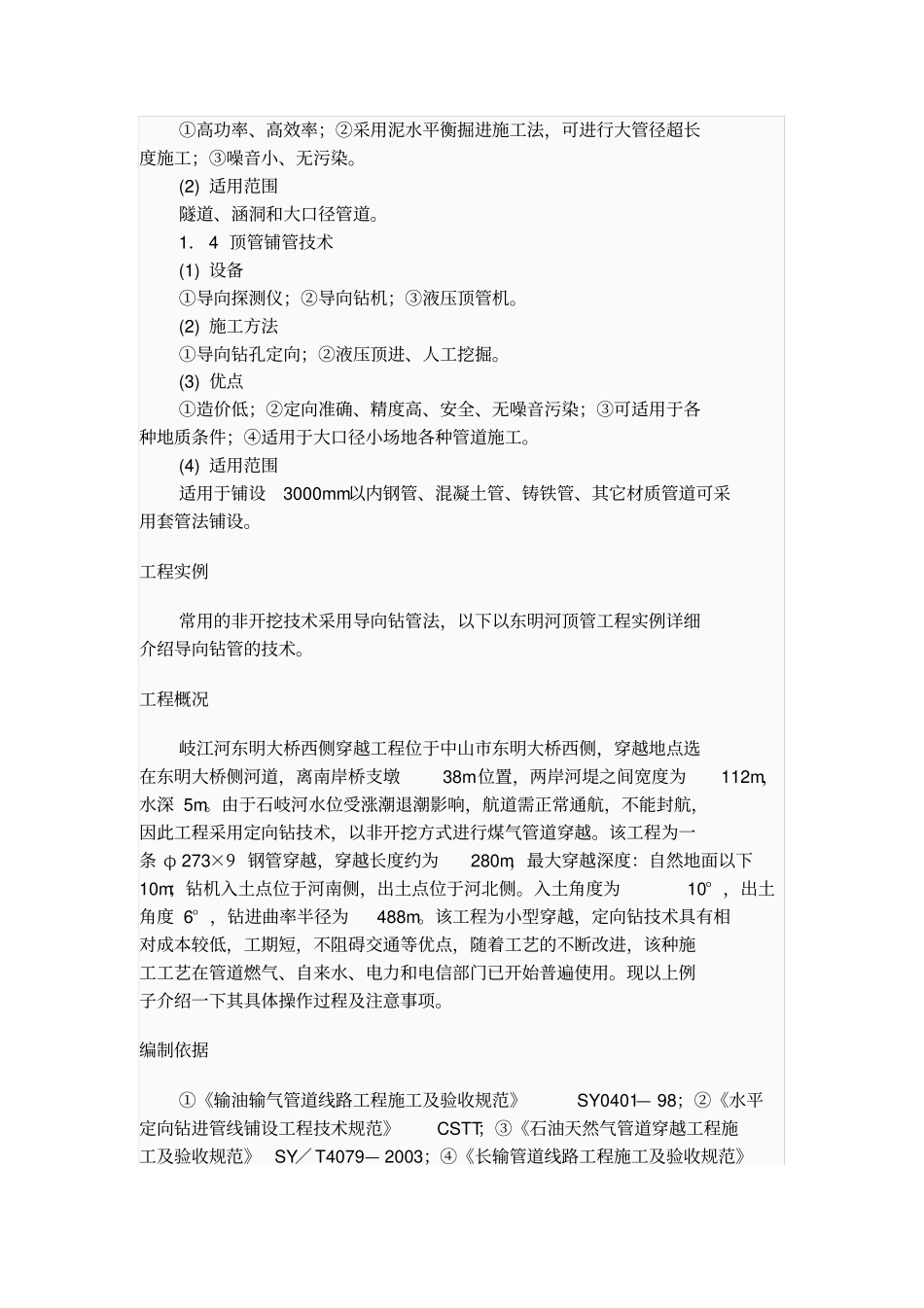

管道非开挖技术非开挖技术是指通过导向、定向钻进等手段，在地表极小部分开挖的情况下（一般指入口和出口小面积开挖），敷设、更换和修复各种地下管线的施工新技术，对地表干扰小，因此具有较高的社会经济效果。主要包括水平定向钻进、顶管、微型隧道、爆管、冲击等技术方法。该技术源于20世纪70年代，并于90年代传入我国，目前被广泛应用于给水、排水、电力、通信、燃气等领域的新管道建设和旧管道修复，也可以应用于文物、古建筑的保护等方面。特点(1)引入了管线轨迹的测量和控制；(2)大大提高了铺管能力(长度2000m，直径3m)；(3)快速高效；(4)增强了在复杂地层条件下施工的能力；(5)使管道的原位修复成为可能。新管道施工技术施工方法典型应用常用管材类型顶管法各种大口径管道、穿越孔混凝土、钢、铸铁微型隧道法小口径管道、管棚、穿越孔混凝土、钢、铸铁水平定向钻进长穿越孔、水平环境井钢、塑料水平螺旋钻进钢套管、穿越孔钢套管水平顶推钻进压力管道、钢套管钢、混凝土水平回转钻进钢套管、穿越孔、水平降水井钢套管冲击矛法压力管道、电缆线、穿越孔钢、塑料夯管法钢套管、穿越孔、管棚、打入桩钢套管潜孔锤施工法穿越孔铜管、混凝土管管道更新技术施工方法典型应用常用管材类型爆管法各种重力和压力管道PE、PP、PVC、GRP胀管法各种重力和压力管道PE、PP、PVC、GRP吃管法各种重力和压力管道PE、PP、PVC、GRP管道修复技术施工方法典型应用常用管材类型传统的内衬法各种重力和压力管道PE、PP、PVC、GRP改进的内衬法各种重力和压力管道HDPE、PVC、MDPE软衬法各种重力和压力管道树脂+纤维缠绕法各种重力管道PE、PVC、PP、PVDF喷涂法各种重力和压力管道水泥浆、树脂灌浆法各种重力和压力管道水泥浆、树脂非开挖技术措施按施工工艺可分为：导向钻进铺管技术、遁地穿梭矛铺管技术、顶管掘进机铺管技术、顶管铺管技术。1．1导向钻进铺管技术(1)施工优点①导向仪导向，快速高效准确；②钻孔方向易控制，施工场地要求简单；③导向探测与管线探测相结合有效调整钻头，避开管线，适合复杂地层条件下施工。(2)适用范围用于铺设电力、通信、煤气和自来水管线，铺管直径、长度和材料范围较宽，适合1000mm以下管径，主要有PE管铺设和钢管铺设。1．2遁地穿梭矛铺管(1)施工方法①拉管法；②顶管法。(2)施工优点①冲击力大，穿透性强；②速度快，工期短；③可穿越流泥流沙和卵石带；④适宜各种管材。(3)适用范围①适宜于铺设各类13～150mm；②小管径长度＜50m或距离较长的；③钢管或铸铁管最大口径可达1．5m最大长度可达100m。1．3顶管掘进机铺管技术(1)优点①高功率、高效率；②采用泥水平衡掘进施工法，可进行大管径超长度施工；③噪音小、无污染。(2)适用范围隧道、涵洞和大口径管道。1．4顶管铺管技术(1)设备①导向探测仪；②导向钻机；③液压顶管机。(2)施工方法①导向钻孔定向；②液压顶进、人工挖掘。(3)优点①造价低；②定向准确、精度高、安全、无噪音污染；③可适用于各种地质条件；④适用于大口径小场地各种管道施工。(4)适用范围适用于铺设3000mm以内钢管、混凝土管、铸铁管、其它材质管道可采用套管法铺设。工程实例常用的非开挖技术采用导向钻管法，以下以东明河顶管工程实例详细介绍导向钻管的技术。工程概况岐江河东明大桥西侧穿越工程位于中山市东明大桥西侧，穿越地点选在东明大桥侧河道，离南岸桥支墩38m位置，两岸河堤之间宽度为112m，水深5m。由于石岐河水位受涨潮退潮影响，航道需正常通航，不能封航，因此工程采用定向钻技术，以非开挖方式进行煤气管道穿越。该工程为一条φ273×9钢管穿越，穿越长度约为280m，最大穿越深度：自然地面以下10m；钻机入土点位于河南侧，出土点位于河北侧。入土角度为10°，出土角度6°，钻进曲率半径为488m。该工程为小型穿越，定向钻技术具有相对成本较低，工期短，不阻碍交通等优点，随着工艺的不断改进，该种施工工艺在管道燃气、自来水、电力和电信部门已开始普遍使用。现以上例子介绍一下其具体操作过程及注意事项。编制依据①《输油输气管道线路工程施工及验收规范》SY0401—98；②《水平定向钻进管线铺设工程技术规范》CSTT；③...
