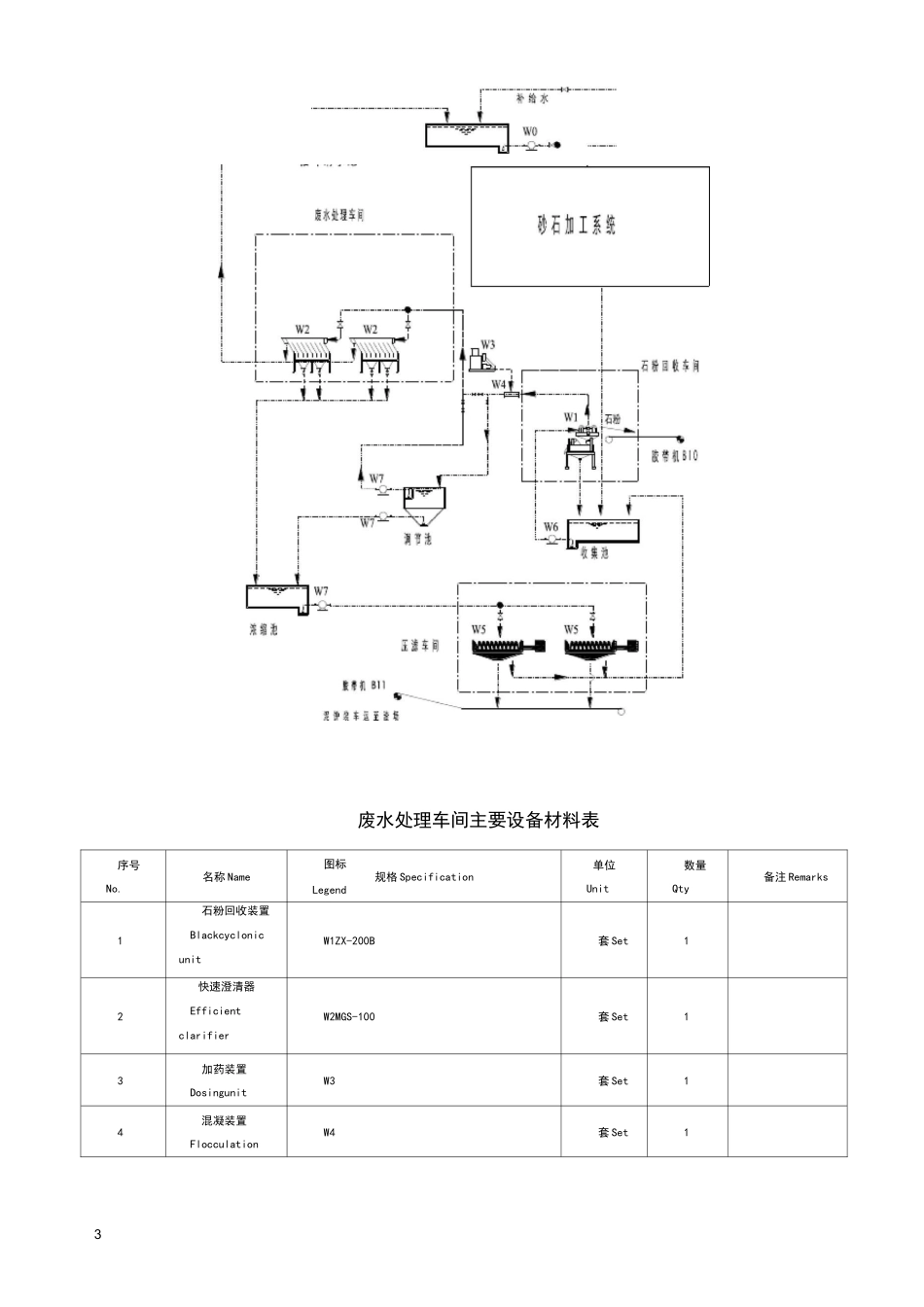

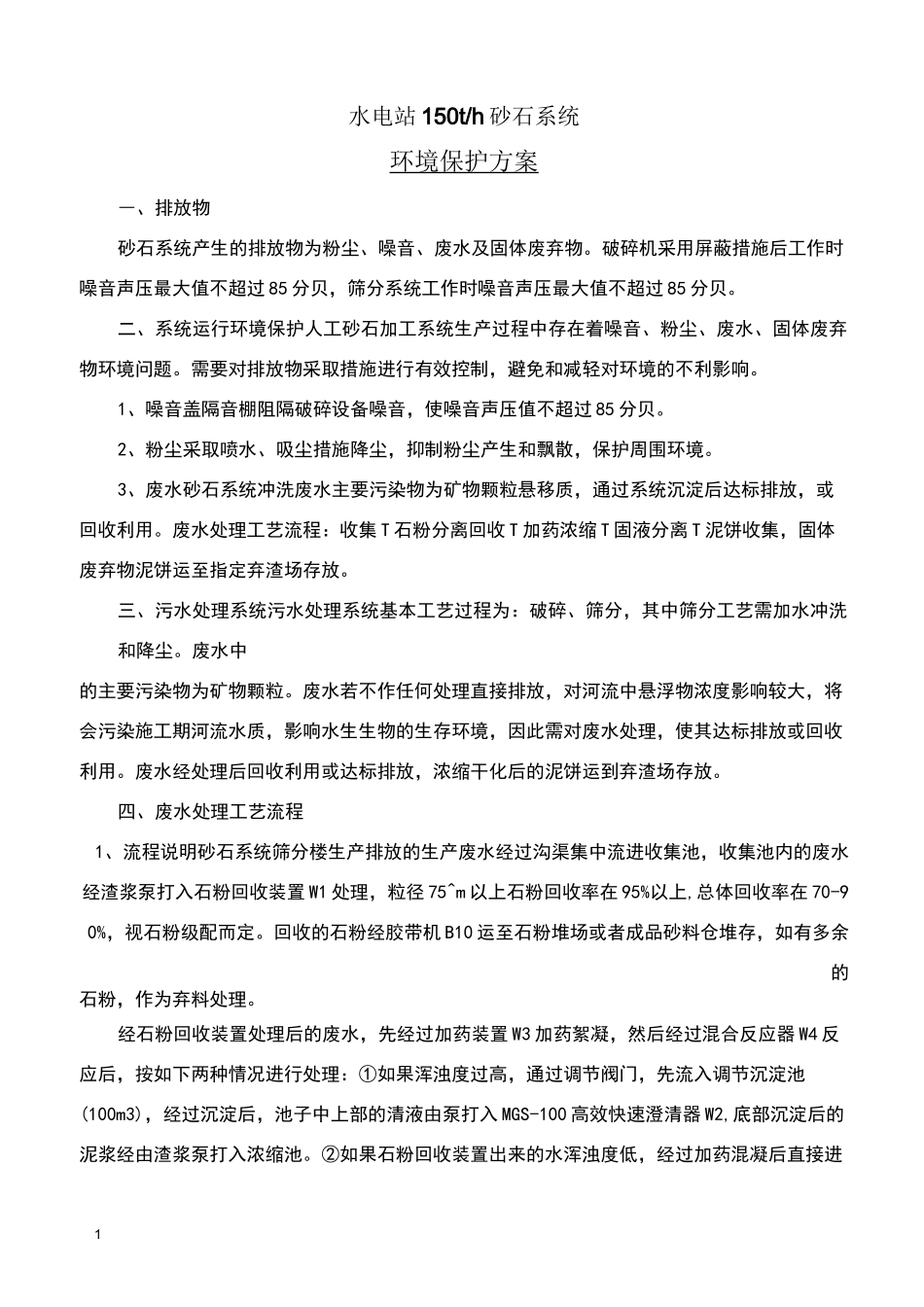

1水电站150t/h砂石系统环境保护方案―、排放物砂石系统产生的排放物为粉尘、噪音、废水及固体废弃物。破碎机采用屏蔽措施后工作时噪音声压最大值不超过85分贝，筛分系统工作时噪音声压最大值不超过85分贝。二、系统运行环境保护人工砂石加工系统生产过程中存在着噪音、粉尘、废水、固体废弃物环境问题。需要对排放物采取措施进行有效控制，避免和减轻对环境的不利影响。1、噪音盖隔音棚阻隔破碎设备噪音，使噪音声压值不超过85分贝。2、粉尘采取喷水、吸尘措施降尘，抑制粉尘产生和飘散，保护周围环境。3、废水砂石系统冲洗废水主要污染物为矿物颗粒悬移质，通过系统沉淀后达标排放，或回收利用。废水处理工艺流程：收集T石粉分离回收T加药浓缩T固液分离T泥饼收集，固体废弃物泥饼运至指定弃渣场存放。三、污水处理系统污水处理系统基本工艺过程为：破碎、筛分，其中筛分工艺需加水冲洗和降尘。废水中的主要污染物为矿物颗粒。废水若不作任何处理直接排放，对河流中悬浮物浓度影响较大，将会污染施工期河流水质，影响水生生物的生存环境，因此需对废水处理，使其达标排放或回收利用。废水经处理后回收利用或达标排放，浓缩干化后的泥饼运到弃渣场存放。四、废水处理工艺流程1、流程说明砂石系统筛分楼生产排放的生产废水经过沟渠集中流进收集池，收集池内的废水经渣浆泵打入石粉回收装置W1处理，粒径75^m以上石粉回收率在95%以上,总体回收率在70-90%，视石粉级配而定。回收的石粉经胶带机B10运至石粉堆场或者成品砂料仓堆存，如有多余的石粉，作为弃料处理。经石粉回收装置处理后的废水，先经过加药装置W3加药絮凝，然后经过混合反应器W4反应后，按如下两种情况进行处理：①如果浑浊度过高，通过调节阀门，先流入调节沉淀池(100m3)，经过沉淀后，池子中上部的清液由泵打入MGS-100高效快速澄清器W2,底部沉淀后的泥浆经由渣浆泵打入浓缩池。②如果石粉回收装置出来的水浑浊度低，经过加药混凝后直接进2入MGS-100高效快速澄清器处理。经过MGS-100高效快速澄清器对废水进行浓密分离后，上部清水流入循环清水池，浓缩后的下浊液经过管道进入浓缩池。浓缩池中的泥水由渣浆泵打入压滤机W5脱水干化处理形成渣饼，用汽车运至指定的弃渣场。过滤后的水经地沟流回收集池中。水处理流程图3废水处理车间主要设备材料表序号No.名称Name图标规格SpecificationLegend单位Unit数量Qty备注Remarks1石粉回收装置BlackcyclonicunitW1ZX-200B套Set12快速澄清器EfficientclarifierW2MGS-100套Set13加药装置DosingunitW3套Set14混凝装置FlocculationW4套Set14unit5压滤机FilterpressW5XMZ200/1250-30UUni26清水泵CleanpumpWO45kwUni27渣浆泵SlurrypumpW6150ZJ-50Un：28渣浆泵SlurrypumpW7150ZJ-50Uni69胶带机BeltconveyorB10B500套Set110胶带机BeltconveyorB11B500套Set1废水处理车间构（建）筑物土建工程量表主要工程量Mainworkquantity挖填碎石C10C20C25钢房彩板方方材钢建名称NameCutFillCrushed混凝土混凝土混凝土SteelRe-barHouseColoredstoneConcreteConcreteConcreteboard(((m3)(m3)(m3)(m3)((t)(m2(m2)m3)m3)t))收集池1Collectingtank80调节池7Regulationtank0浓缩池7Concentration0tank干化车间7Dehydration518220plant加药间1520Dosingplant0配电间1Power0520distributionroom2、石粉回收装置砂石加工系统采用湿法生产，的加工过程中存在随水流失的细颗粒，主要成分为石屑和石粉和少量泥土。石粉回收的主要目的是最大限度地回收废水中的石屑和石粉，用于回掺细骨料，提高成品砂的产量同时为下一阶段废水处理降低了细颗粒含量。石粉回收装置主要由水力旋流器、振动筛、渣浆泵三大部分组成。5石粉回收装置主要技术参数参数\型号parameter/modelZX-250(A-C)ZX-200BZX-100BZX-500B处理能力capacity(m3/h)250200100500分级粒度gradingsize(ym)$27$74$74$27除砂率desandingratio(%)$90$90$95$90脱水率dewateringratio(%)$80$80$80$80总功率totalpower(kw)48482599外形尺寸externaldimension(mm)3300X2200X27003300X2200X27002240X1690X215010480X3360X4680重量weight(kg)370037002000125003、污泥浓缩...
