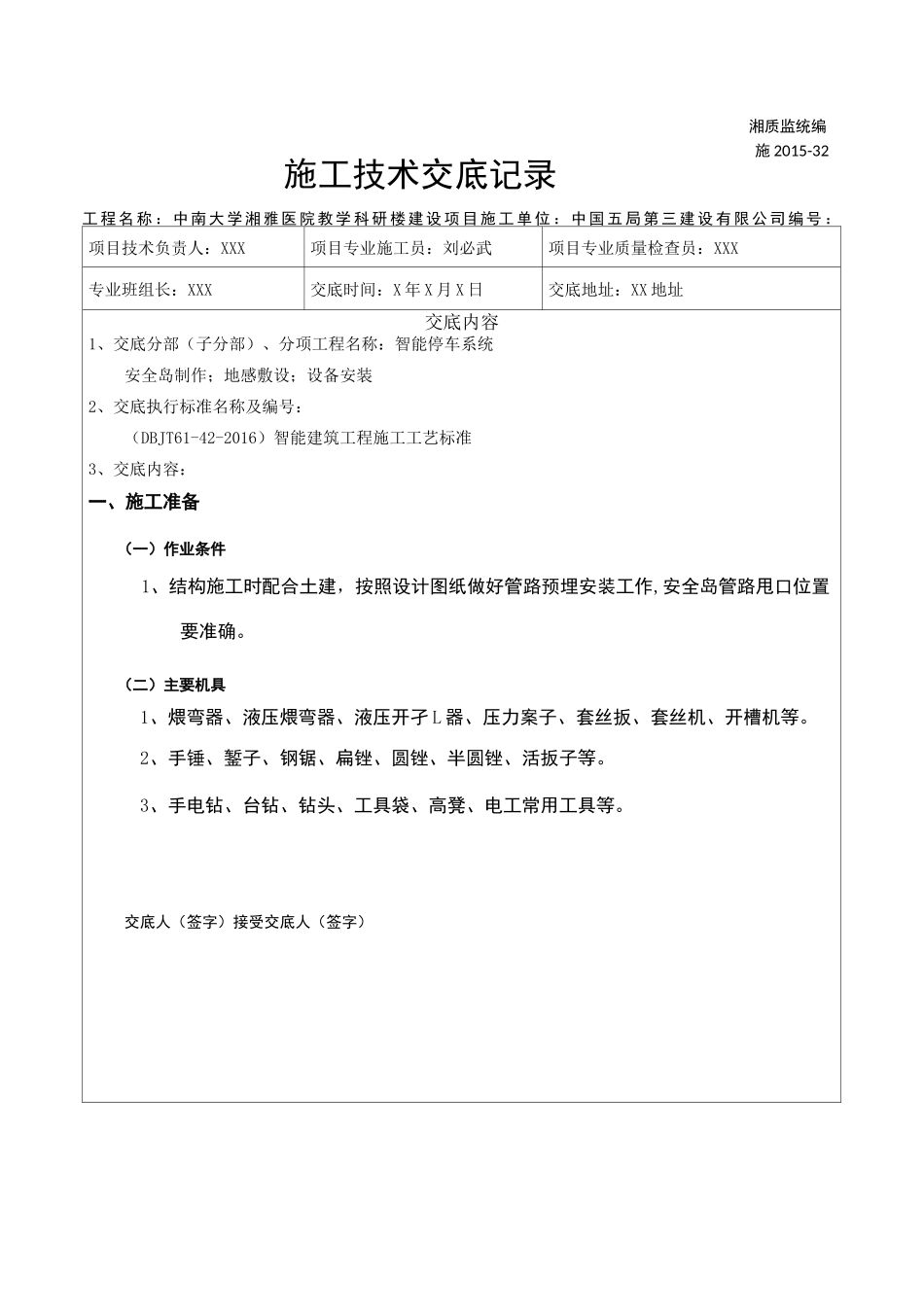

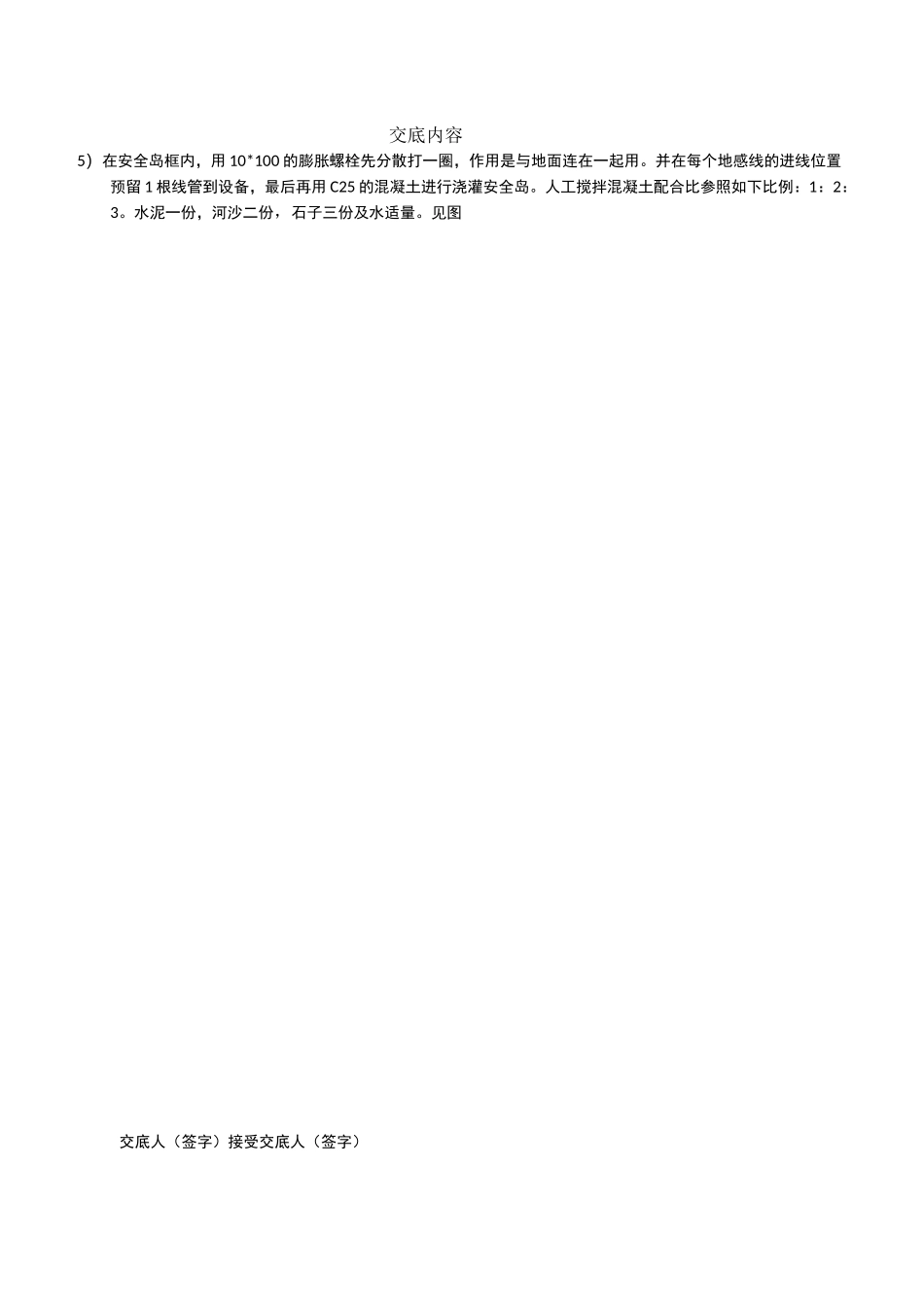

工程名称：中南大学湘雅医院教学科研楼建设项目施工单位：中国五局第三建设有限公司编号：项目技术负责人：XXX项目专业施工员：刘必武项目专业质量检查员：XXX专业班组长：XXX交底时间：X年X月X日交底地址：XX地址交底内容1、交底分部（子分部）、分项工程名称：智能停车系统安全岛制作；地感敷设；设备安装2、交底执行标准名称及编号：（DBJT61-42-2016）智能建筑工程施工工艺标准3、交底内容：一、施工准备（一）作业条件1、结构施工时配合土建，按照设计图纸做好管路预埋安装工作,安全岛管路甩口位置要准确。（二）主要机具1、煨弯器、液压煨弯器、液压开孑L器、压力案子、套丝扳、套丝机、开槽机等。2、手锤、錾子、钢锯、扁锉、圆锉、半圆锉、活扳子等。3、手电钻、台钻、钻头、工具袋、高凳、电工常用工具等。交底人（签字）接受交底人（签字）施工技术交底记录湘质监统编施2015-32交底内容交底人（签字）接受交底人（签字）砂砖3・2过线井三、安全岛制作如果安全岛的地基是泥沙地或沥青路面，就必须在现有的水平面往下挖150~200mm的深度，填埋混凝土作为基础。3・1定位安全岛外围尺寸用墨线标识出来，然后用砂砖做外框并固定好，如图：在安全岛上制作过线井，过线井的位置预留在岗亭收费电脑台下方。安全岛预埋线管施工，按以下说明预埋线管，如图：序号从设备到设备管型数量（单位：根）1入口控制机入口道闸6分PVC白塑线管12线井（岗亭内）6分PVC白塑线管23入口道闸线井（岗亭内）6分PVC白塑线管24出口控制机出口道闸6分PVC白塑线管15线井（岗亭内）6分PVC白塑线管26出口道闸线井（岗亭内）6分PVC白塑线管271180屏出/入口控制机6分PVC白塑线管18线井（岗亭内）6分PVC白塑线管1交底内容交底人（签字）接受交底人（签字）5）在安全岛框内，用10*100的膨胀螺栓先分散打一圈，作用是与地面连在一起用。并在每个地感线的进线位置预留1根线管到设备，最后再用C25的混凝土进行浇灌安全岛。人工搅拌混凝土配合比参照如下比例：1：2：3。水泥一份，河沙二份，石子三份及水适量。见图交底内容交底人（签字）接受交底人（签字）图：安全岛抛光处理图交底内容交底人（签字）接受交底人（签字）4:安全岛贴磁片处理7）安全岛面经过工艺处理,待混泥土完全硬化后即可布线,列如（速通II型停车场标准）一进一出请按照下表中线材数量、规格布线”:交底内容a交底内容交底人（签字）接受交底人（签字）①线圈常规形状及尺寸读卡机地感：标准宽度为0.8m,标准长度为2m,距离安全岛边沿0.5m-lm;卡机前面的地感主要是用来检测是否有车、无牌车图片抓拍，施工时地感可按矩形（倒角，倒角为30cm/45°）形状施工,如下图:交底内容c0T40道闸地感：4mV车道W6m，且大货柜为主的车场，道闸地感可将宽度调整为1.5m-2m；小车为主的车道宽度调整为1.2m-1.5m,调整为”8”字型或日字型，每个口字长度不能超过2米（大货车为主情景，必须配备2组红外对射装置、立柱高度依据现场大货柜车的高度决定，呈斜角高低对射），如下图:注：当路面为沥青路面时，两地感线圈之间的宽度调整为600，以便不损坏线圈的连接角处。红外对射装置交底人（签字）接受交底人（签字）15031513交底内容4・3线圈施工说明①线圈埋设首先要在路面上切出四个有倒角（规格、长度、角度）的槽，防止尖角破坏线圈电缆。（沥青、广场砖、大理石路面除外）交底内容交底内容交底内容五、备安装5・1设备安装安全岛施工完毕，混泥土完全硬化后才能安装设备。安装设备顺序如下：5・1・1先安装岗亭。岗亭的收费窗口与出口控制机是同一个方向（收费员面向出口来车方向）。安装岗亭必须固定牢靠，不晃动，同时接地。5・1・2控制机安装。按出线孔摆放好控制机安装的位置，打开控制机的门，用铅笔在安装孔上画好固定螺丝的位置，将控制机移开用012的冲击钻头和10*100的螺栓打好固定,安装孔有4个，必须都打膨胀螺丝,每个螺丝上一定要加装垫片和簧垫。安装时注意线管的出线孔和卡机的进线孔一致，垂直贴近基础表面安装,水平地面倾斜度不大于1°,设备的垂直投影不得超出安全岛。5・1・3道闸安装。安装方法和控制机一样，但使用12*120或12*100的膨胀螺栓固定。安装...
