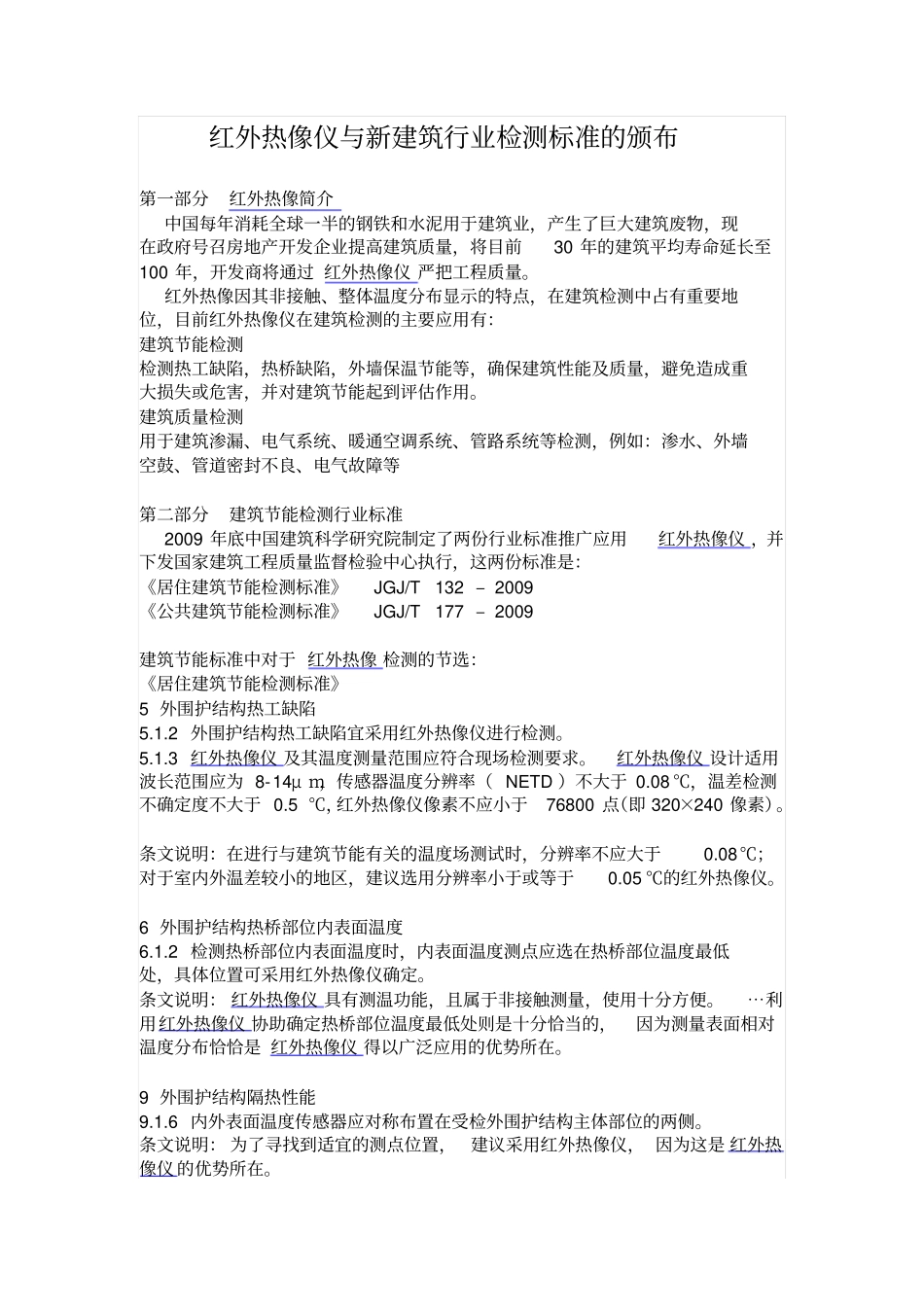

红外热像仪与新建筑行业检测标准的颁布第一部分红外热像简介中国每年消耗全球一半的钢铁和水泥用于建筑业,产生了巨大建筑废物,现在政府号召房地产开发企业提高建筑质量,将目前30年的建筑平均寿命延长至100年,开发商将通过红外热像仪严把工程质量。红外热像因其非接触、整体温度分布显示的特点,在建筑检测中占有重要地位,目前红外热像仪在建筑检测的主要应用有:建筑节能检测检测热工缺陷,热桥缺陷,外墙保温节能等,确保建筑性能及质量,避免造成重大损失或危害,并对建筑节能起到评估作用。建筑质量检测用于建筑渗漏、电气系统、暖通空调系统、管路系统等检测,例如:渗水、外墙空鼓、管道密封不良、电气故障等第二部分建筑节能检测行业标准2009年底中国建筑科学研究院制定了两份行业标准推广应用红外热像仪,并下发国家建筑工程质量监督检验中心执行,这两份标准是:《居住建筑节能检测标准》JGJ/T132–2009《公共建筑节能检测标准》JGJ/T177–2009建筑节能标准中对于红外热像检测的节选:《居住建筑节能检测标准》5外围护结构热工缺陷5.1.2外围护结构热工缺陷宜采用红外热像仪进行检测。5.1.3红外热像仪及其温度测量范围应符合现场检测要求。红外热像仪设计适用波长范围应为8-14μm,传感器温度分辨率(NETD)不大于0.08℃,温差检测不确定度不大于0.5℃,红外热像仪像素不应小于76800点(即320×240像素)。条文说明:在进行与建筑节能有关的温度场测试时,分辨率不应大于0.08℃;对于室内外温差较小的地区,建议选用分辨率小于或等于0.05℃的红外热像仪。6外围护结构热桥部位内表面温度6.1.2检测热桥部位内表面温度时,内表面温度测点应选在热桥部位温度最低处,具体位置可采用红外热像仪确定。条文说明:红外热像仪具有测温功能,且属于非接触测量,使用十分方便。⋯利用红外热像仪协助确定热桥部位温度最低处则是十分恰当的,因为测量表面相对温度分布恰恰是红外热像仪得以广泛应用的优势所在。9外围护结构隔热性能9.1.6内外表面温度传感器应对称布置在受检外围护结构主体部位的两侧。条文说明:为了寻找到适宜的测点位置,建议采用红外热像仪,因为这是红外热像仪的优势所在。《公共建筑节能检测标准》5非透光外围护结构热工性能检测5.1.2建筑物外围护结构热工缺陷、热桥部位内表面温度和隔热性能的检测应按照现行行业标准《居住建筑节能检测标准》JGJ/T132中的有关规定进行。5.2.2热流计法热传递系数检测方法应符合下列规定:5.2.2.1热流计法是利用红外热像仪进行外墙和屋内的内、外表面温度场测量,通过红外热像图分析确定热桥部位及所占面积比例⋯5.2.2.5热桥部位应根据红外热像仪的室内热像图进行分析确定。热流传感器的布置位置宜根据红外热像图中的温度分布确定。附录B建筑外围护结构整体气密性能检测方法B.0.3采用鼓风门法检测时,宜同时采用红外热像仪拍摄红外热像图,并确定建筑物的渗漏源。B.0.4建筑外围护结构整体气密性能的检测应按下列步骤进行B.0.4.2利用红外热像仪拍摄照片,确定建筑物渗漏源。第三部分红外热像仪的在建筑领域的应用范围:1表面温度可以为我们提供有关楼宇结构、管道系统、供暖通风及空调系统以及电气系统的许多信息。在透过红外镜头观察时,平日肉眼看不到的问题会突现眼前。使用红外热像仪,可以检测到空气泄漏、水分积累、管道堵塞、墙壁后面的结构特征以及过热的电气线路等,并对数据进行可视化记录归档。通过用这种工具对表面进行扫描,您可以快速发现通常代表潜在问题的温度变化,并以详细的图形报告的形式对数据进行记录。找到了潜在的问题来源,您就可以节省宝贵的检查时间,只对那些需要进行维修的部位进行处理,而不是不管实际情况如何,盲目开展维修工作。2红外热像仪可以以热图像的形式立即指示出热点或冷点。使得热成像测量成为一种日常测量方法。热量检查可以识别并确定新楼宇或现有楼宇内热异常的程度,例如:检查电气系统,安全地定位电气系统中的过热部件,并以热图像中的热点。3红外热像仪可通过对建筑物表面的温度分布状况的检测,分析建筑物的结构,从而及时有效地发现例如外墙开裂、房顶裂缝、内部支撑损坏等...
