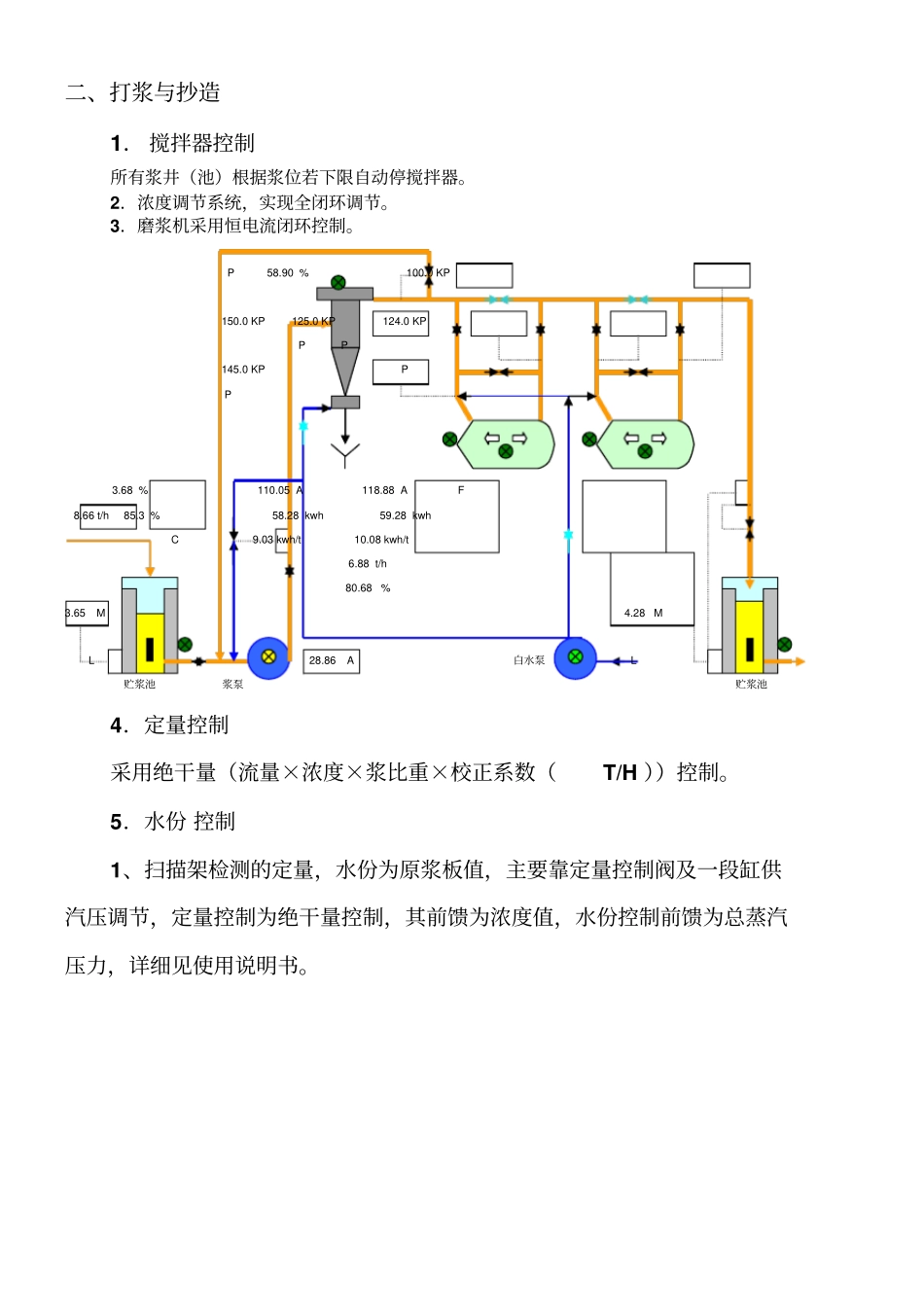

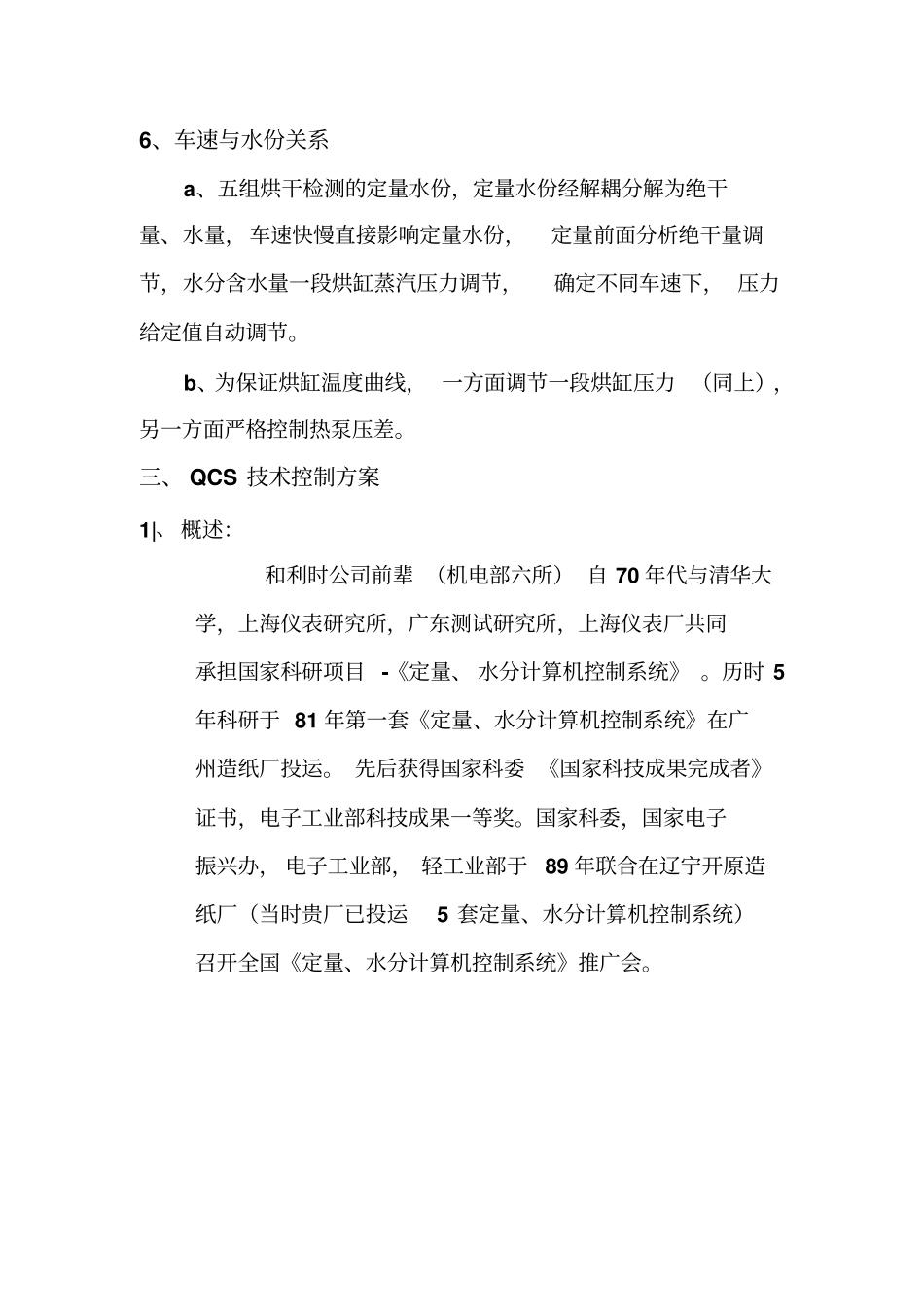

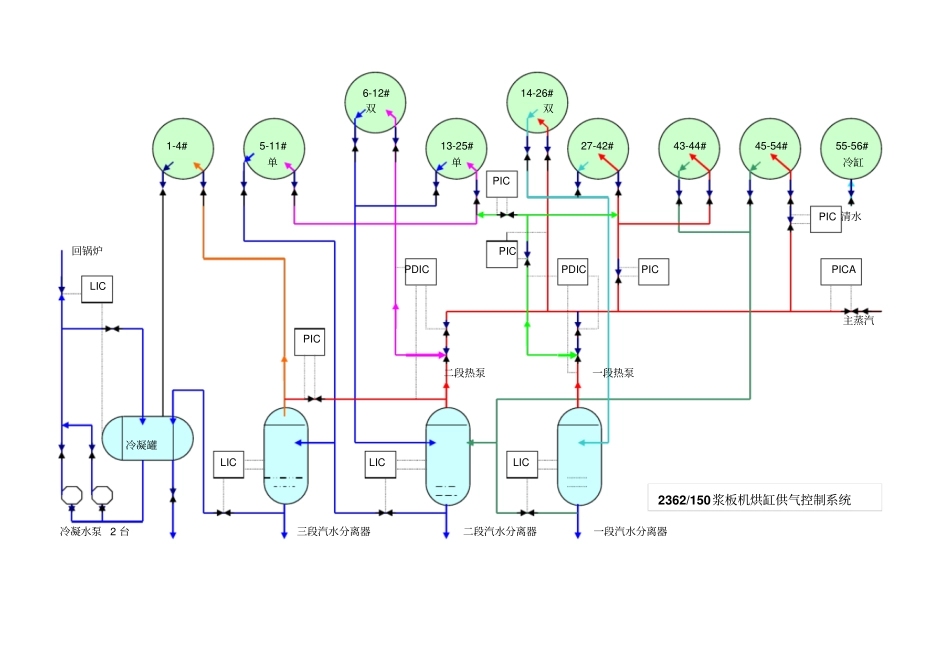

二、打浆与抄造1．搅拌器控制所有浆井（池）根据浆位若下限自动停搅拌器。2．浓度调节系统，实现全闭环调节。3．磨浆机采用恒电流闭环控制。P58.90%100.0KP150.0KP125.0KP124.0KPPP145.0KPPP3.68%110.05A118.88AF8.66t/h85.3%58.28kwh59.28kwhC9.03kwh/t10.08kwh/t6.88t/h80.68%3.65M4.28ML28.86A白水泵L贮浆池浆泵贮浆池4．定量控制采用绝干量（流量×浓度×浆比重×校正系数（T/H））控制。5．水份控制1、扫描架检测的定量，水份为原浆板值，主要靠定量控制阀及一段缸供汽压调节，定量控制为绝干量控制，其前馈为浓度值，水份控制前馈为总蒸汽压力，详细见使用说明书。6-12#14-26#双双1-4#5-11#13-25#27-42#43-44#45-54#55-56#单单冷缸PICPIC清水回锅炉PICPDICPDICPICPICALIC主蒸汽PIC二段热泵一段热泵冷凝罐LICLICLIC冷凝水泵2台三段汽水分离器二段汽水分离器一段汽水分离器2362/150浆板机烘缸供气控制系统6、车速与水份关系a、五组烘干检测的定量水份，定量水份经解耦分解为绝干量、水量，车速快慢直接影响定量水份，定量前面分析绝干量调节，水分含水量一段烘缸蒸汽压力调节，确定不同车速下，压力给定值自动调节。b、为保证烘缸温度曲线，一方面调节一段烘缸压力（同上），另一方面严格控制热泵压差。三、QCS技术控制方案1|、概述：和利时公司前辈（机电部六所）自70年代与清华大学，上海仪表研究所，广东测试研究所，上海仪表厂共同承担国家科研项目-《定量、水分计算机控制系统》。历时5年科研于81年第一套《定量、水分计算机控制系统》在广州造纸厂投运。先后获得国家科委《国家科技成果完成者》证书，电子工业部科技成果一等奖。国家科委，国家电子振兴办，电子工业部，轻工业部于89年联合在辽宁开原造纸厂（当时贵厂已投运5套定量、水分计算机控制系统）召开全国《定量、水分计算机控制系统》推广会。2、定量、水分计算机控制系统构成：1，网前浆流送系统控制本套纸浆生产线，根据本公司数年控制经验融合，为如下工艺流程控制方案：（1）、来自成浆井混合浆浓度按3%（任意设定）自动闭环调节，保证高位箱前浓度相对稳定，本套系统我们选用国家专利（ZL97209300.1）产品动刀式纸浆浓度变送器，测量范围：1.5%-8%浓度,灵敏度：优于±0.01%。重复性：优于±0.3%。动刀式纸浆浓度变送器建议不采用静刀和外旋式，其精度低于动刀5倍。且稳定性差。（2）、成浆池浓度受来自网下坑浆浓度影响，网下坑浆池要严格人工掌握加水量。(3)、高位箱浆浓度按2.5%自动调节。(4)、上料操作：a、启动网部运行，开高压水洗网，人工开网下白水池补充白水，成浆池S闸板阀处于关闭状态，启动白水泵循环白水，白水箱控制阀人工开启一定开度，启动冲浆泵，白水自身循环。b、按给定网速，控制稳浆箱液位。建议冲浆泵采用变频调速。C、按给定网速，定量值设定定量控制阀阀位。d、开上料泵，高位箱循环浆料，排除浆中气泡，排空高位箱到定量控制阀至S阀间空气。e、开真空泵。f、开S阀板阀放料（人工），阀要全开。g、根据上网浆位与流速调节冲浆泵变频调速给定值，根据定量值给定定量控制阀阀位，若上网浓度偏大，开大白水箱阀门提高浆池液位，反之关小。h、根据网速与冲浆泵变频调速给定值关系，确定提升曲线，根据定量与网速关系，确定提升曲线。在提速过程中，自动调节冲浆泵流量与定量控制阀，同时自动调节各组烘缸汽压值，保证水正常。i、在低速运行、高速出纸时，白水箱供水量要相对大些，使稳浆箱溢流大些，保证提速后上网浓度稳定有调节余量，只有纸幅接至第一道扫描架经检测后调节定量控制阀，至此各种浆速、浓度等值确定。（5）定量控制阀：本套系统我们选用ZBJV型电动V型球阀，其特点：结构紧凑----步进电机执行机构，比其它任何执行机构更紧凑、更可靠、传动效率高。间隙小----采用精密滚珠丝杠及多种手段将传动机构的间隙降至最小。分辨率高----采用美国步进电机，全行程90度，共7000步。操作灵活----采用三级控制方式：现场控制、远程控制、DCS控制。（6）绝干控制系统浆料采用绝干量控制，定量控制更加准确。Q绝=Q浆流量XN浆浓度XK系数本套控制方案即节约资金，又长期节能，控制定量稳...
