线管敷设技术交底VIP免费

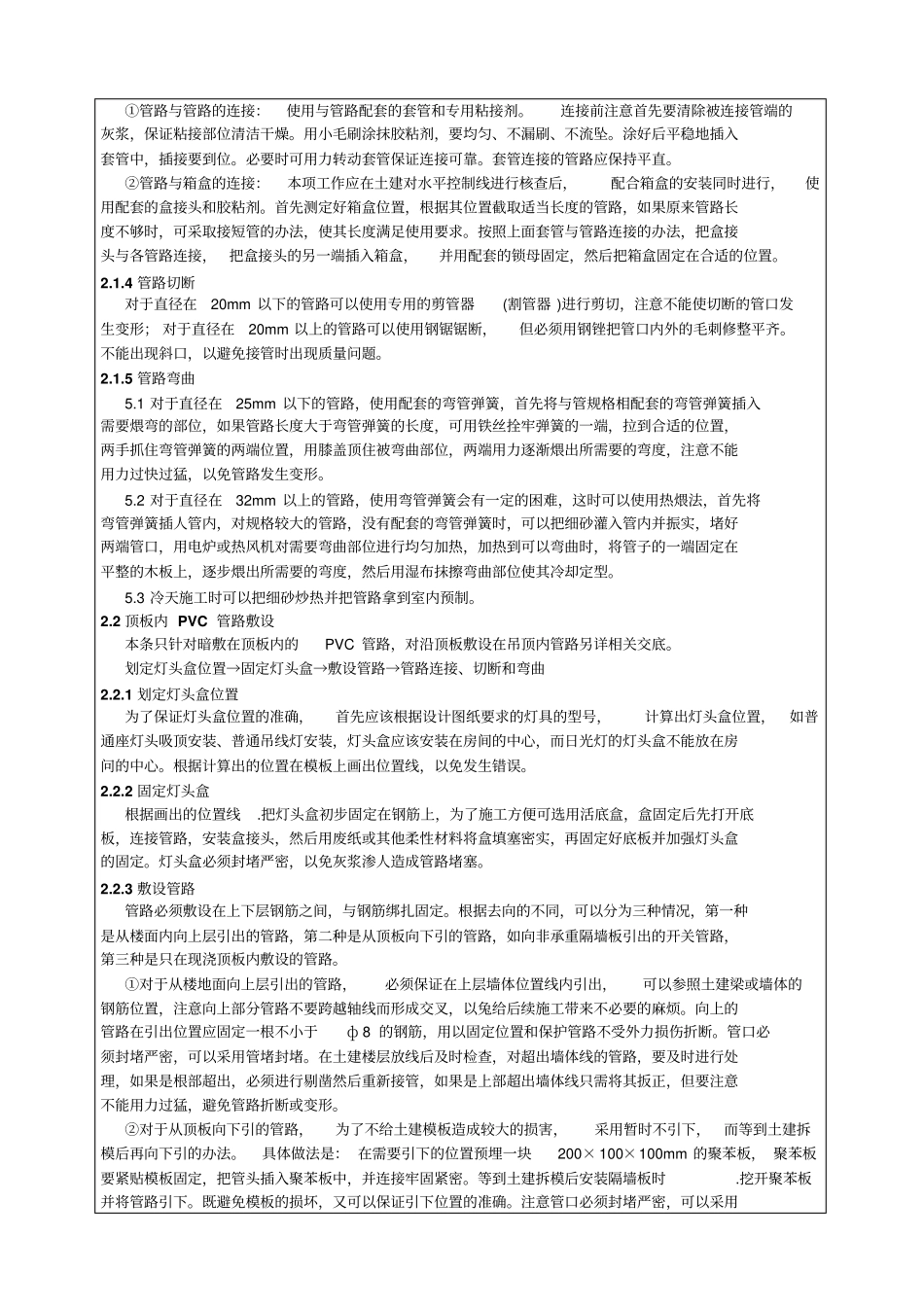

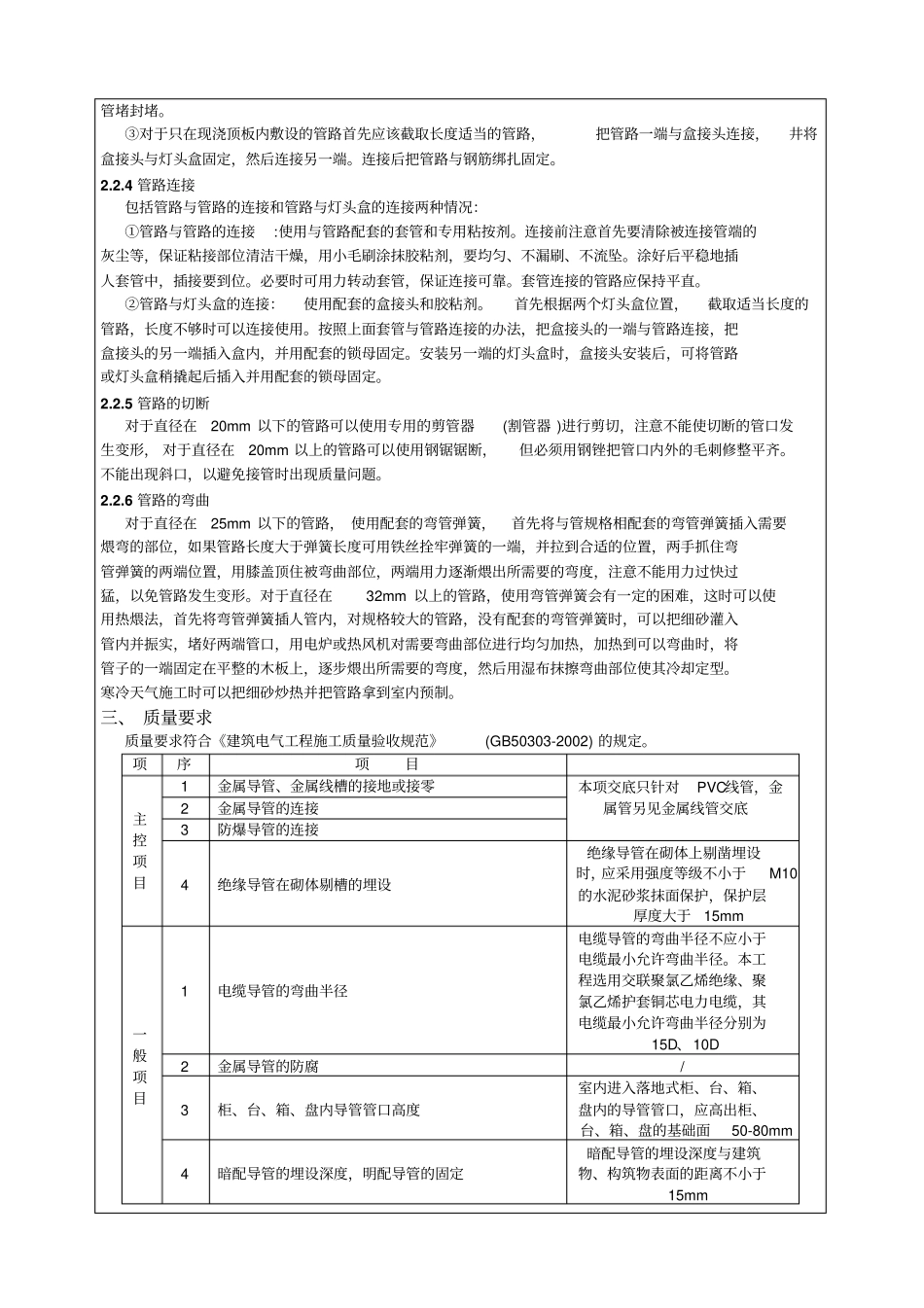

交底内容：一、施工准备1.材料及主要机具：1.1材料：C20、C25PVC阻燃电工套管，插座盒、接线盒，线管接头，专用粘合剂等。另需配备电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线、防腐油、银粉、黑色油漆等。1.2主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、弯管弹簧、剪管器、热风机、电炉子、工具袋、电工常用工具等。2．作业条件及材料要求：2.1作业条件根据施工设计图纸内容，暗敷在土建墙体、梁、柱内的管路，其线管应在在土建墙体、梁、柱钢筋绑扎完成后，支立模板前进行敷设。2.2材料要求①PVC管的材质必须合格，氧指数≥27%，设计有特殊要求时必须符合设计要求。进场材料必须有产品合格证，以及有效的氧指数检测报告。②外观检查，管材内外壁光滑，无凸棱凹陷、气泡等缺陷。用卡尺测量内外径必须符合国家标准，管壁厚度均匀一致。③各种附件如灯头盒、开关插座盒、管接头、盒接头、粘合剂等必须使用配套的阻燃制品，同时应有出厂合格证、“CCC”认证标志和认证证书复印件。二、施工工艺2.1墙柱内PVC管路敷设预留箱盒位置→敷设管路→管路连接→切断→弯曲2.1.1预留箱盒位置1.1预留箱盒位置为了保证箱盒位置及标高的准确，土建结构施工阶段采取先预留箱盒位置，在装饰装修阶段安装箱盒的办法。该项工序只针对施工设计图纸要求暗装的各型配电箱、盒等；对要求明装的箱盒，在装修阶段与安装箱盒一并安装。1.2具体做法：根据设计图纸要求在配电箱的位置处预留一个比箱体尺寸稍大的洞口，一般可要求左右各大50～100mm，上下各大150～200mm。这项工作必须提前考虑，对各种规格配电箱分别制作木套箱，钢筋绑扎时，通知钢筋工在配电箱位置做好预留洞和洞口钢筋加强工作。木套箱的做法可以参照土建门窗洞模板的做法。对于接线盒或开关、插座盒，留洞尺寸可定为150×250mm。这些洞口的预留均采用固定尺寸规格的接线盒预留，施工中固定在所需要的位置。PVC管要插入接线盒中，管路排列要严格按照进入配电箱或盒的要求，管口必须封堵严密，以免灰浆渗入造成管路堵塞。2.1.2敷设管路2.1管路必须敷设在钢筋网内侧。管路敷设分两种情况：第一种是从楼地面内引出的管路，第二种是从墙柱上箱盒向外引的管路。①对于从楼地面内引出的管路，应在土建楼层放线后及时检查，对超出墙体线的管路，要及时进行处理，如果是根部超出，必须进行剔凿然后重新接管，如果是上部超出墙体线只需将其扳正，但要注意不能用力过猛，避免管路拆断或变形。②对于从墙上箱盒向外引的管路，必须从接线盒中引出，并连按牢固紧密。为了避免混凝土浇捣时的冲击，竖向管路应沿竖筋绑扎固定，横向管路沿水平筋固定，并绑扎在水平筋的下侧。需要进入楼板的管路伸出墙体后与钢筋固定，管口必须封堵严密，可以采用管堵封堵或将管折回头并绑扎的办法封堵。2.1.3管路连接3.1管路连接包括管路与管路的连接和管路与箱盒的连接两种情况：①管路与管路的连接：使用与管路配套的套管和专用粘接剂。连接前注意首先要清除被连接管端的灰浆，保证粘接部位清洁干燥。用小毛刷涂抹胶粘剂，要均匀、不漏刷、不流坠。涂好后平稳地插入套管中，插接要到位。必要时可用力转动套管保证连接可靠。套管连接的管路应保持平直。②管路与箱盒的连接：本项工作应在土建对水平控制线进行核查后，配合箱盒的安装同时进行，使用配套的盒接头和胶粘剂。首先测定好箱盒位置，根据其位置截取适当长度的管路，如果原来管路长度不够时，可采取接短管的办法，使其长度满足使用要求。按照上面套管与管路连接的办法，把盒接头与各管路连接，把盒接头的另一端插入箱盒，并用配套的锁母固定，然后把箱盒固定在合适的位置。2.1.4管路切断对于直径在20mm以下的管路可以使用专用的剪管器(割管器)进行剪切，注意不能使切断的管口发生变形；对于直径在20mm以上的管路可以使用钢锯锯断，但必须用钢锉把管口内外的毛刺修整平齐。不能出现斜口，以避免接管时出现质量问题。2.1.5管路弯曲5.1对于直径在25mm以下的管路，使用配套的弯管弹簧，首先将与管规格相配套的弯管弹簧插入需要煨弯的部位，如果管路长度大于弯管弹簧的长度，可用铁丝拴牢弹簧的...
