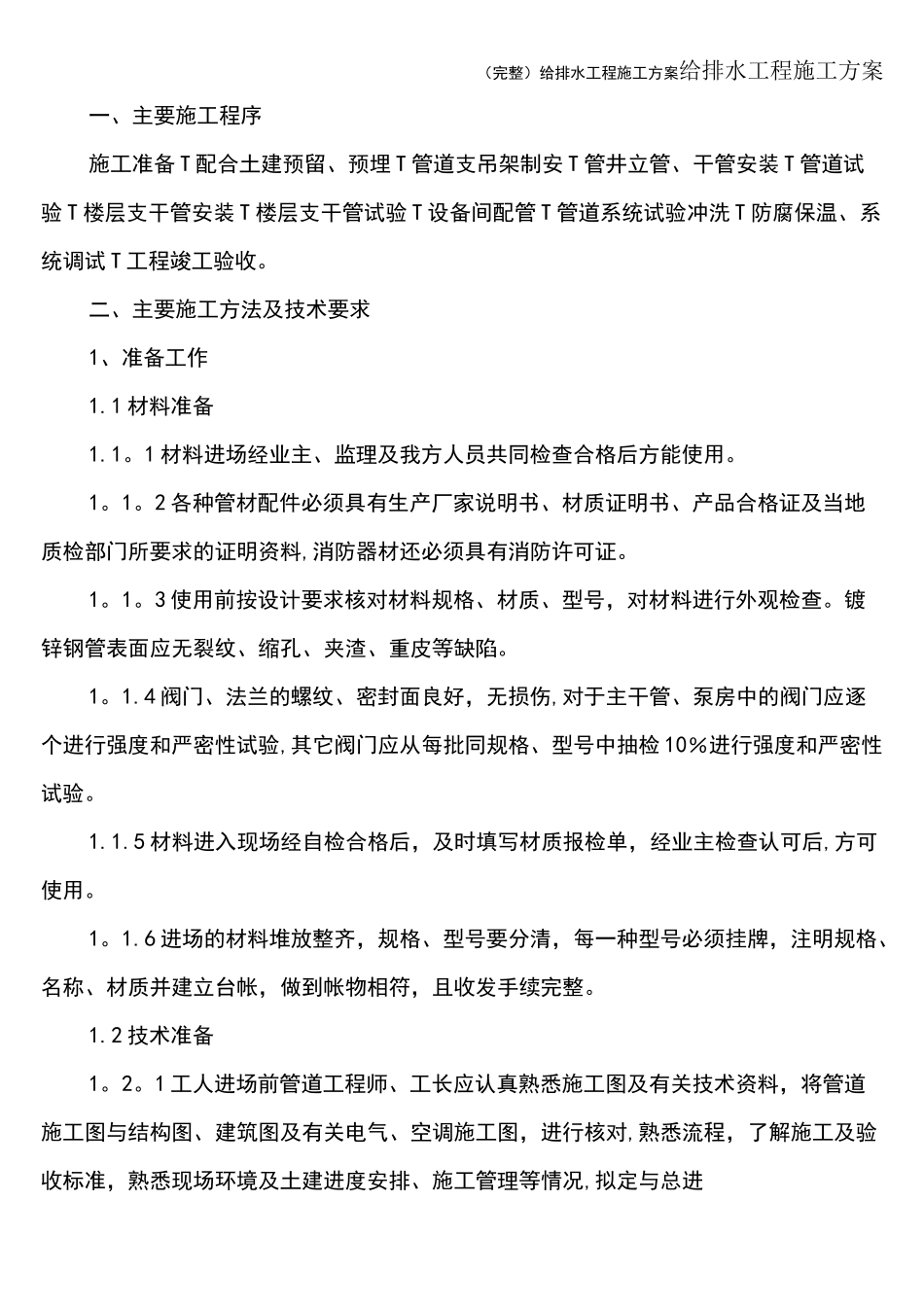

（完整）给排水工程施工方案给排水工程施工方案一、主要施工程序施工准备T配合土建预留、预埋T管道支吊架制安T管井立管、干管安装T管道试验T楼层支干管安装T楼层支干管试验T设备间配管T管道系统试验冲洗T防腐保温、系统调试T工程竣工验收。二、主要施工方法及技术要求1、准备工作1.1材料准备1.1。1材料进场经业主、监理及我方人员共同检查合格后方能使用。1。1。2各种管材配件必须具有生产厂家说明书、材质证明书、产品合格证及当地质检部门所要求的证明资料,消防器材还必须具有消防许可证。1。1。3使用前按设计要求核对材料规格、材质、型号，对材料进行外观检查。镀锌钢管表面应无裂纹、缩孔、夹渣、重皮等缺陷。1。1.4阀门、法兰的螺纹、密封面良好，无损伤,对于主干管、泵房中的阀门应逐个进行强度和严密性试验,其它阀门应从每批同规格、型号中抽检10％进行强度和严密性试验。1.1.5材料进入现场经自检合格后，及时填写材质报检单，经业主检查认可后,方可使用。1。1.6进场的材料堆放整齐，规格、型号要分清，每一种型号必须挂牌，注明规格、名称、材质并建立台帐，做到帐物相符，且收发手续完整。1.2技术准备1。2。1工人进场前管道工程师、工长应认真熟悉施工图及有关技术资料，将管道施工图与结构图、建筑图及有关电气、空调施工图，进行核对,熟悉流程，了解施工及验收标准，熟悉现场环境及土建进度安排、施工管理等情况,拟定与总进（完整）给排水工程施工方案（完整）给排水工程施工方案4、排水管安装4.1工程施工项目污、废水管暂按采用UPVC排水管，粘接.室外埋地排水管采用高密度聚乙烯排水管（HDPE）双波纹管道及配件,承插式橡胶圈接口。室外明露雨（完整）给排水工程施工方案水管采用符合紫外光老化性能标准的排水塑料管及配件，PPR承口橡胶密封圈连接。屋面雨水采用虹吸式雨水系统，管道采用PE管，热熔连接。与潜污泵连接的管道采用镀锌钢管，法兰连接.4.2管道穿越地下混凝土外端壁，应按设计要求预埋钢制防水套管。管道穿越预埋套管，其孔隙的中间部位，应采用防水胶泥嵌缝，其厚度不小于35mm，待嵌缝材料密实固化后，再用M10水泥砂浆填实，墙体两侧应与墙面筑平。4.3按楼层高度和支管长度，将管材和管件预制连接;连接要平直。立管在建筑物底层和楼层转弯时应设检查口,检查口朝向应便于维修.暗装立管在检查口处应设检修门，检查口中心标高为地坪上1米，允许偏差为士20mm，并应高于该层卫生器具上边缘150mm。立管安装，特别是明管，必须保证其垂直度，其质量标准是每米允许偏差为3mm;全长（5米以上），允许偏差不大于15mm.4。4明敷排水立管管径大于或等于110mm时，在穿越楼板处设置阻火圈或长度不小于500mm的防火套管，在防火套管周围筑阻水圈。施工过程中，所有管道敞口均应作临时封堵，以防异物落入.楼层、吊顶内管道的闭水试验应在下层立管检查口处用橡皮气胆堵严，由本层预留口处灌水试验。立管底部应设支墩或采取牢固的固定措施。4。5连接两个以上的大便器或三个以上的器具的污水横管应设清扫口，污水管起点的清扫口与管道相垂直的墙面距离不得小于200mm，若设置代替清扫口的器具,与墙体距离不小于400mm。4.6雨水管安装方法同排水管道.在安装管道系统以前，按照设计位置把固定系统安装好。首先，对于悬吊管道的消能悬吊系统，按照设计的数量和位置先把安装片焊接在结构上,水平度调整至符合设计要求，以便进行水平管道的安装.雨水漏斗的连接管应固定在屋面承重结构上。雨水漏斗边缘与屋面相接处应严密不漏，天沟平直、同一天沟内的雨水斗标高要一致，雨水管道安装后,应做灌水试验，高度必（完整）给排水工程施工方案（完整）给排水工程施工方案选择并制作。纵向立管每层须安装两个支架匀称安装。立管暗敷时，可采用落地支架,每层均应设置，支架应做好防腐处理.6.4安装室内消火栓，栓口应朝外，栓口中心距地面1.1米，允许偏差20mm,阀门距箱侧面为140mm，距箱后内表面为100mm，允许偏差5mm。6.5喷洒头支管安装要与吊顶装修同步进行，吊顶龙骨装完，根据吊顶高度定出喷洒头的预留口标高，按吊顶装修图确定喷洒头的坐标,使支管预留口做到位置准确。支管管径为25mm，末端用...
