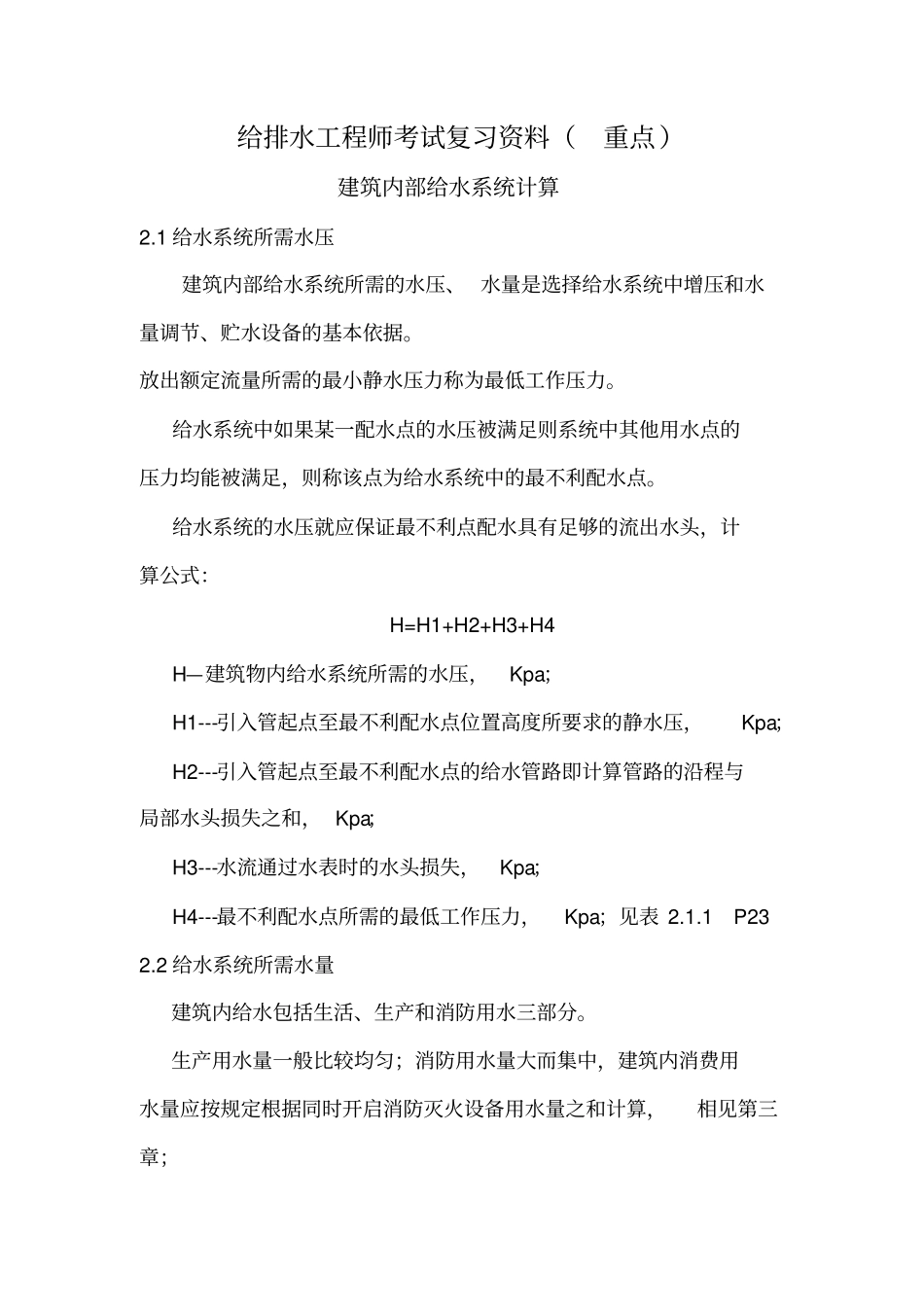

给排水工程师考试复习资料（重点）建筑内部给水系统计算2.1给水系统所需水压建筑内部给水系统所需的水压、水量是选择给水系统中增压和水量调节、贮水设备的基本依据。放出额定流量所需的最小静水压力称为最低工作压力。给水系统中如果某一配水点的水压被满足则系统中其他用水点的压力均能被满足，则称该点为给水系统中的最不利配水点。给水系统的水压就应保证最不利点配水具有足够的流出水头，计算公式：H=H1+H2+H3+H4H—建筑物内给水系统所需的水压，Kpa；H1---引入管起点至最不利配水点位置高度所要求的静水压，Kpa；H2---引入管起点至最不利配水点的给水管路即计算管路的沿程与局部水头损失之和，Kpa；H3---水流通过水表时的水头损失，Kpa；H4---最不利配水点所需的最低工作压力，Kpa；见表2.1.1P232.2给水系统所需水量建筑内给水包括生活、生产和消防用水三部分。生产用水量一般比较均匀；消防用水量大而集中，建筑内消费用水量应按规定根据同时开启消防灭火设备用水量之和计算，相见第三章；生活用水量不均匀；生活用水量可根据国家制定的用水定额、小时变化系数和用水单位数等，按下式计算：Qd=m×qdKh=QhQpQp=QdT∴Qh=Kh?Qp式中Qd---最高日用水量L/dm---用水单位数，人或床位数等，工业企业建筑为每班人数；qd----最高日生活用水定额，L/(人?d)、L/(床?d)、L/(人?班)Qp----平均小时用水量，L/hT----建筑物用水时间，工业企业建筑为每班用水时间，hQh----小时变化系数Kh-最大小时用水量，L/h若工业企业为分班工作制，最高日用水量Qd=mqdn，n为生产班数。若每班生产人数不等，则Qd=mqd。各类建筑的生活用水定额及小时变化系数见书P25-28.2.3给水设计秒流量给水管道的设计秒流量不仅是确定各管段管径，也是计算管道水头损失，进而确定给水系统所需压力的主要依据。生活给水管道的设计秒流量应为建筑内卫生器具按最不利情况组合出流时的最大瞬时流量，又称设计秒流量。当前我国使用的生活给水管网设计秒流量的计算公式1.住宅生活给水管道设计秒流量计算公式：qg=0.2×U×Ngqg-计算管道的设计秒流量，L/sU-计算管段的卫生器具给水当量同时出流概率，%Ng-计算管段的卫生器具给水当量总数；0.2-1个卫生器具给水当量的额定流量，L/s设计秒流量是根据建筑物配置的卫生器具给水当量和管段的卫生器具给水当量同时出流概率确定。而管段的卫生器具给水当量同时出流概率与卫生器具的给水当量和其平均出流概率（U0）有关。详见书P30页应用公式应注意的问题：1.当计算管段上的卫生器具给水当量总数超过有关设定条件时，其流量应取最大用水时平均秒流量；qg=0.2×U×Ng2.有两条或两条以上具有不同最大用水时卫生器具给水当量平均出流概率的给水支管的给水干管，该管段的最大时卫生器具给水当量平均出流概率应取加权平均值。即：U0=U0i?NgiNgi2.集体宿舍、旅馆、宾馆、疗养院、幼儿园、养老院、办公楼、商场、客运站、会展中心、中小学教学楼、公共厕所等建筑的生活给水设计秒流量计算公式：qg=0.2×α×Ngqg-计算管道的设计秒流量，L/sα-根据建筑物用途确定的系数，见表2.3.3P31Ng-计算管段的卫生器具给水当量总数；使用公式时应注意以下几点：1.如计算值小于该管段上一个最大卫生器具给水额定流量时，应采用一个最大卫生器具给水额定流量作为设计秒流量。2.如计算值大于该管段上按卫生器具给水额定流量累加所得流量值时，应按卫生器具给水额定流量累加值采用。3.有大便器延时自闭冲洗阀的给水管段，大便器延时自闭冲洗阀的给水当量均以0.5计，计算得到qg附加10L/s的流量后，为该管段的给水设计秒流量。3.工业企业的生活间、公共浴室、职工食堂或营业餐馆的厨房、体育场馆运动员休息室、剧院的化妆间、普通理化试验室等建筑的生活给水管道的设计流量计算公式：qg=q0?n0?bqg-计算管道的设计秒流量，L/sq0-同类型的一个卫生器具给水额定流量，L/s，见表2.1.1n0-同类型卫生器具数；b-卫生器具的同时给水百分数，%；见书P32-332.4给水管网水力计算给水管网水力计算的目的在于确定各管段管径、管网的水头损失和给水系统所需压力。2.4.1确定管径dj=4qgπvqg-计算管道的设计秒流量，L/sdj-计算管段...
