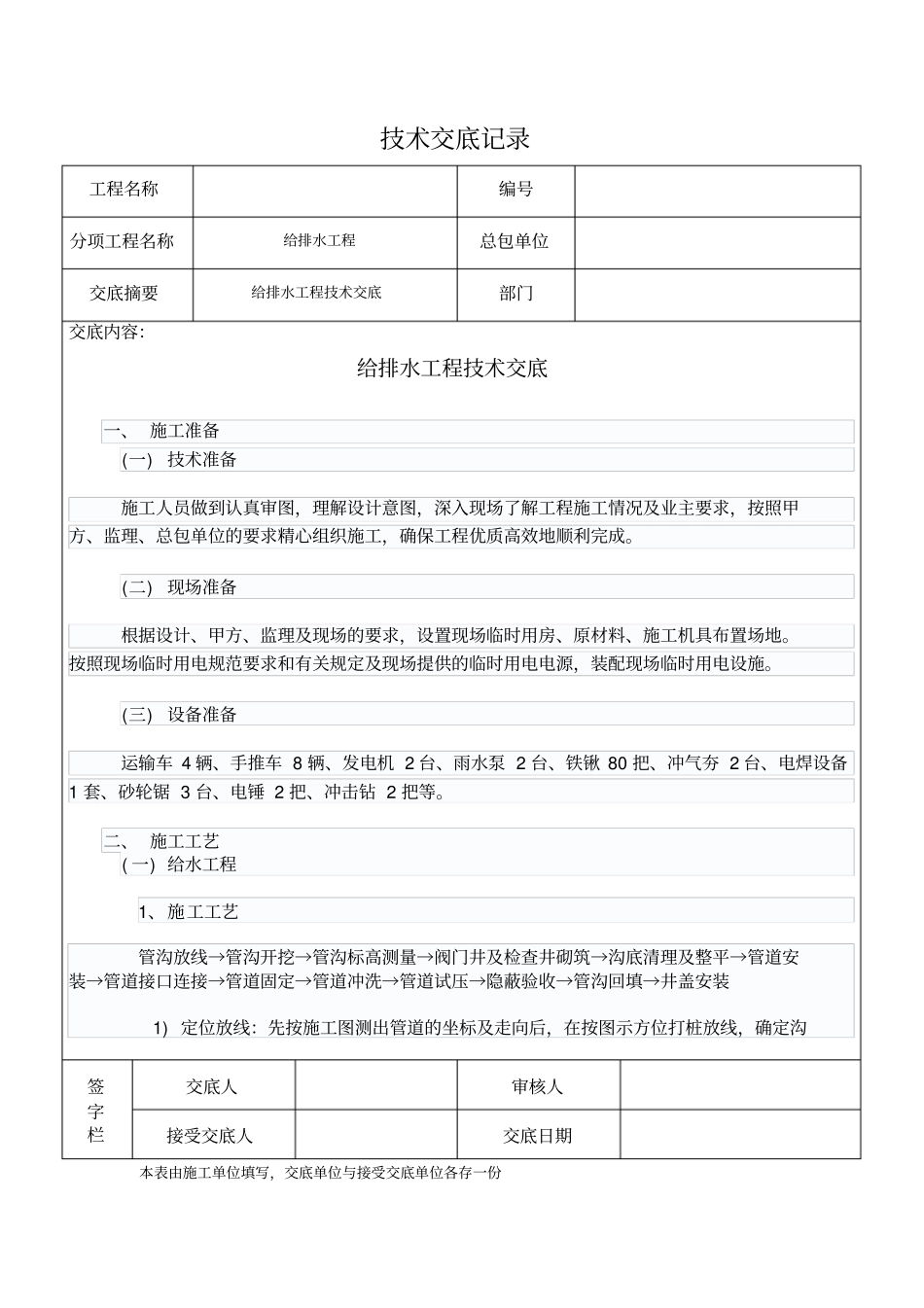

技术交底记录工程名称编号分项工程名称给排水工程总包单位交底摘要给排水工程技术交底部门交底内容：给排水工程技术交底一、施工准备(一)技术准备施工人员做到认真审图，理解设计意图，深入现场了解工程施工情况及业主要求，按照甲方、监理、总包单位的要求精心组织施工，确保工程优质高效地顺利完成。(二)现场准备根据设计、甲方、监理及现场的要求，设置现场临时用房、原材料、施工机具布置场地。按照现场临时用电规范要求和有关规定及现场提供的临时用电电源，装配现场临时用电设施。(三)设备准备运输车4辆、手推车8辆、发电机2台、雨水泵2台、铁锹80把、冲气夯2台、电焊设备1套、砂轮锯3台、电锤2把、冲击钻2把等。二、施工工艺(一)给水工程1、施工工艺管沟放线→管沟开挖→管沟标高测量→阀门井及检查井砌筑→沟底清理及整平→管道安装→管道接口连接→管道固定→管道冲洗→管道试压→隐蔽验收→管沟回填→井盖安装1)定位放线：先按施工图测出管道的坐标及走向后，在按图示方位打桩放线，确定沟签字栏交底人审核人接受交底人交底日期本表由施工单位填写，交底单位与接受交底单位各存一份技术交底记录工程名称编号分项工程名称给排水工程总包单位交底摘要给排水工程技术交底部门交底内容：给排水工程技术交底槽位置、宽度。2)开挖沟槽：开挖沟槽的施工程序是定位放线、挖槽、地沟基层处理。3)挖槽：采用人工挖槽，槽帮必须放坡，定为1：0.33，土方堆放在沟槽的一侧，土堆底边与沟边的距离不得小于0.8m4)地沟基层处理：要求沟底是坚实的自然土层，松土层应夯实，大于150mm土块挖掉后，铺回填土整平夯实或用黄沙铺平。5)验收：槽底清理完毕后根据施工图检查管沟坐标、深度、平直程度，如局部超挖，则应进行换填处理。检验合格后进行下道工序。2、阀门井的施工工艺场平→人工土方开槽→原土打夯→150厚二灰碎石垫层→支模→现场浇筑C15混凝土→M5砂浆砌筑240厚砖墙→内侧立面抹灰10厚水泥砂浆→大阀门吊链安装→回填土夯实→余土外运。3、铺设管道：包括下管和稳管、管道接口处理。1)选材：管材、管件及配件符合设计要求，进场经监理现场取样封样并送质检站检测合格证后，方可施工。2)镀锌钢管做防腐处理，刷沥青漆两遍。3)采用人工下管，管道应慢慢落到沟底，每根管需对准中心线，接口的转角符合施工规范要求，丝扣接口刷防锈漆二道，成活后补刷沥青漆，找正找直。4)PE管安装采用热熔粘接法，具体采用热熔粘接法，管道在施工中被切断后，须将插口倒角然后再进行连接，管材与管件在热熔粘接前，应用棉纱将内侧和外侧擦拭干净，插口热熔后，应立即找正方向将管端插入用力挤压，使管端插口的深度至所划标线，并保证承插口轴线垂直和接口位置正确，同时保持0.50分钟以防止接口脱滑。5)水压试验：管道安装完毕后，采取分段的形式打压，基本上保证随做随打，以免影响后序工程，可80m-100m打压一次，打压时应逐步升压，每次升0.2Mpa为宜，，升至工作压力签字栏交底人审核人接受交底人交底日期本表由施工单位填写，交底单位与接受交底单位各存一份技术交底记录工程名称编号分项工程名称给排水工程总包单位交底摘要给排水工程技术交底部门交底内容：给排水工程技术交底后，停泵检查，继续升至试验压力，观察压力表10min内压降不应超过0.05Mpa，管道、附件、接口不应渗漏，然后降至工作压力，进行外观检查，不漏为合格。6)管道冲洗：分段冲洗或整个系统安装完毕后进行，冲洗前拆除管道上已安装的水表，加短管代替，并隔断与其他正常供水管线的联系，冲洗时用高速水流冲洗管道，冲洗流速不小于1.0m/s，连续冲洗，直至所排出的水无杂质。7)回填：要求回填土过筛，需先填细沙管底至管顶10cm不允许含有建筑垃圾及大石块等，分层分填，人工夯实，在回填至管顶50cm后，可用打夯机夯实，每层虚铺厚度控制在30cm，检查井周围用人工夯实（木夯）。直至高出地面100mm左右，回填到位后必须对整个沟槽进行水夯，使回填土充分下沉，以免绿化工程完成后出现局部下陷，影响绿化效果。4、水泵安装与调试1)泵地脚螺栓和垫铁的安装A、地脚螺栓的不铅直度不应超过10/100。B、地脚螺栓任一部分离灌孔壁应大于15m...
