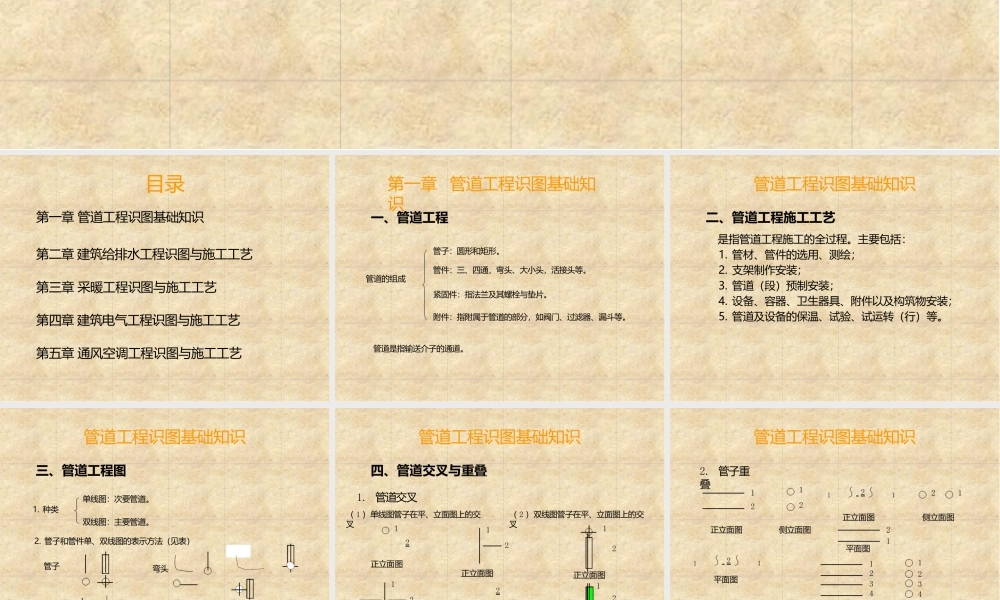

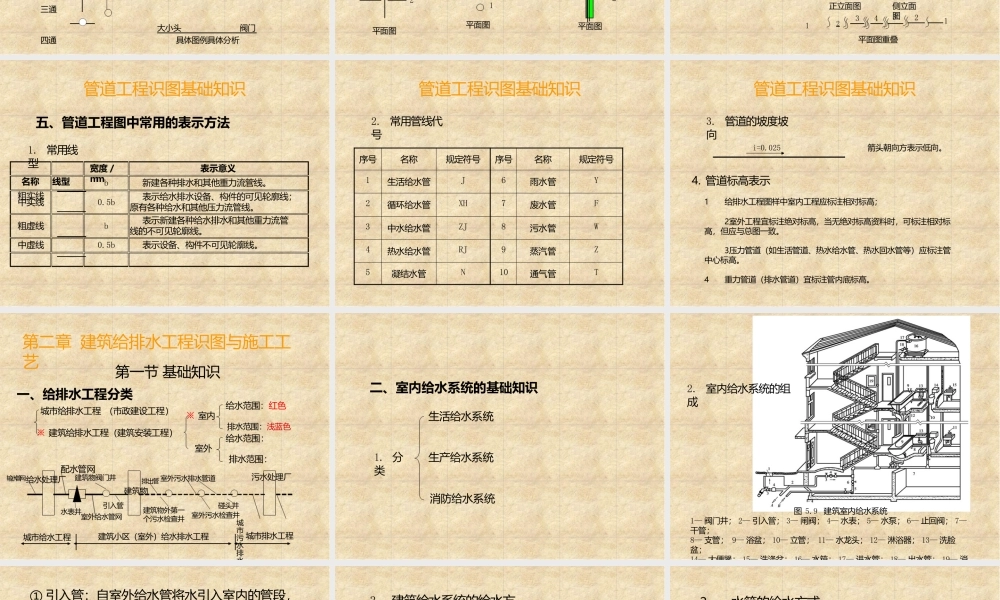

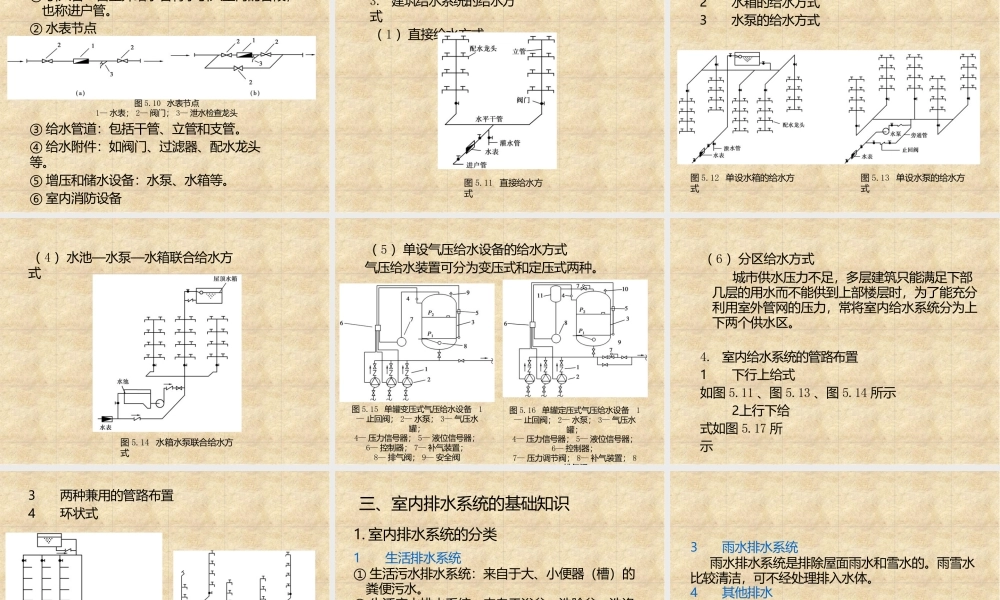

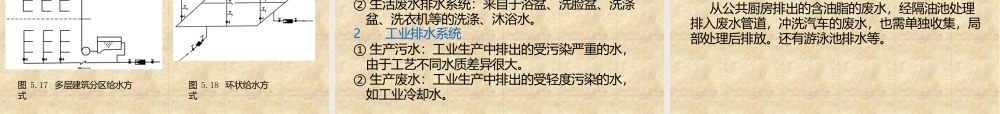

建筑设备安装工程识图与施工工艺目录第一章 管道工程识图基础知识第二章 建筑给排水工程识图与施工工艺第三章 采暖工程识图与施工工艺第四章 建筑电气工程识图与施工工艺第五章 通风空调工程识图与施工工艺第一章 管道工程识图基础知识一、管道工程管子：圆形和矩形。管件：三、四通，弯头、大小头，活接头等。管道的组成紧固件：指法兰及其螺栓与垫片。附件：指附属于管道的部分，如阀门、过滤器、漏斗等。管道是指输送介子的通道。管道工程识图基础知识二、管道工程施工工艺是指管道工程施工的全过程。主要包括：1. 管材、管件的选用、测绘；2. 支架制作安装；3. 管道（段）预制安装；4. 设备、容器、卫生器具、附件以及构筑物安装；5. 管道及设备的保温、试验、试运转（行）等。管道工程识图基础知识三、管道工程图单线图：次要管道。1. 种类双线图：主要管道。2. 管子和管件单、双线图的表示方法（见表）管子弯头三通四通大小头阀门具体图例具体分析管道工程识图基础知识四、管道交叉与重叠1. 管道交叉（ 1 ）单线图管子在平、立面图上的交叉1212平面图正立面图12正立面图21平面图1221正立面图平面图（ 2 ）双线图管子在平、立面图上的交叉管道工程识图基础知识2. 管子重叠1212正立面图侧立面图1 21平面图2112正立面图侧立面图1 21平面图正立面图1 2112341234侧立面图3432平面图重叠管道工程识图基础知识五、管道工程图中常用的表示方法宽度 /mm表示意义1. 常用线型名称线型粗实线b新建各种排水和其他重力流管线。中实线0.5b表示给水排水设备、构件的可见轮廓线；原有各种给水和其他压力流管线。粗虚线b表示新建各种给水排水和其他重力流管线的不可见轮廓线。中虚线0.5b表示设备、构件不可见轮廓线。管道工程识图基础知识2. 常用管线代号序号名称规定符号序号名称规定符号1生活给水管J6雨水管Y2循环给水管XH7废水管F3中水给水管ZJ8污水管W4热水给水管RJ9蒸汽管Z5凝结水管N10通气管T管道工程识图基础知识3. 管道的坡度坡向i=0.025箭头朝向方表示低向。4. 管道标高表示1给排水工程图样中室内工程应标注相对标高；2室外工程宜标注绝对标高，当无绝对标高资料时，可标注相对标高，但应与总图一致。3压力管道（如生活管道、热水给水管、热水回水管等）应标注管中心标高。4重力管道（排水管道）宜标注管内底标高。第二章 建筑给排水工程识图与施工工艺第一节 基础知识一、给排水工程分类城市给排水工程 （市政建设工程...
