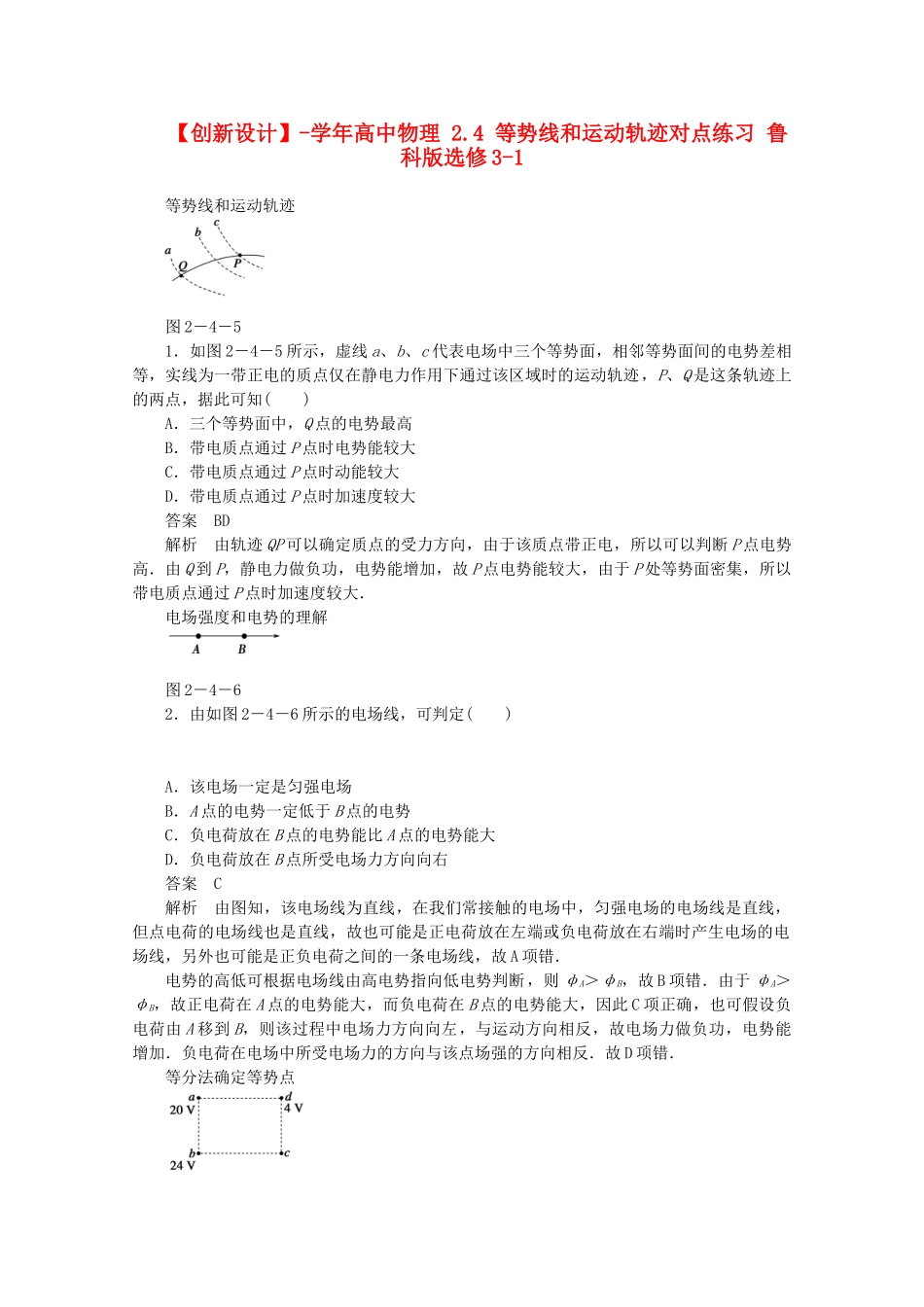

【创新设计】-学年高中物理2.4等势线和运动轨迹对点练习鲁科版选修3-1等势线和运动轨迹图2－4－51．如图2－4－5所示，虚线a、b、c代表电场中三个等势面，相邻等势面间的电势差相等，实线为一带正电的质点仅在静电力作用下通过该区域时的运动轨迹，P、Q是这条轨迹上的两点，据此可知()A．三个等势面中，Q点的电势最高B．带电质点通过P点时电势能较大C．带电质点通过P点时动能较大D．带电质点通过P点时加速度较大答案BD解析由轨迹QP可以确定质点的受力方向，由于该质点带正电，所以可以判断P点电势高．由Q到P，静电力做负功，电势能增加，故P点电势能较大，由于P处等势面密集，所以带电质点通过P点时加速度较大．电场强度和电势的理解图2－4－62．由如图2－4－6所示的电场线，可判定()A．该电场一定是匀强电场B．A点的电势一定低于B点的电势C．负电荷放在B点的电势能比A点的电势能大D．负电荷放在B点所受电场力方向向右答案C解析由图知，该电场线为直线，在我们常接触的电场中，匀强电场的电场线是直线，但点电荷的电场线也是直线，故也可能是正电荷放在左端或负电荷放在右端时产生电场的电场线，另外也可能是正负电荷之间的一条电场线，故A项错．电势的高低可根据电场线由高电势指向低电势判断，则φA＞φB，故B项错．由于φA＞φB，故正电荷在A点的电势能大，而负电荷在B点的电势能大，因此C项正确，也可假设负电荷由A移到B，则该过程中电场力方向向左，与运动方向相反，故电场力做负功，电势能增加．负电荷在电场中所受电场力的方向与该点场强的方向相反．故D项错．等分法确定等势点图2－4－73．a、b、c、d是匀强电场中的四个点，它们正好是一个矩形的四个顶点．电场线与矩形所在平面平行．已知a点的电势为20V，b点的电势为24V，d点的电势为4V，如图2－4－7所示．由此可知c点的电势为()A．4VB．8VC．12VD．24V答案B解析法一连接bd，因Ubd＝20V，可将bd等分为5份，找到4个等分点e、f、g、h，由图可知φe＝20V，则a、e等势，由对称关系可知h点与c点电势相等，即φc＝8V．也可因为bc与ad平行且相等，由匀强电场特点可得：φb－φc＝φa－φd，解得φc＝8V.法二对顶点两角电势之和相等，φb＋φd＝φc＋φa，解得φc＝8V.电场力做功与电势、电势差、电势能的综合问题图2－4－84．如图2－4－8所示，光滑绝缘半圆环轨道放在竖直向下的匀强电场中，场强为E.在与环心等高处放有一质量为m、带电荷量＋q的小球，由静止开始沿轨道运动，下列说法正确的是()A．小球在运动过程中机械能恒定B．小球经过环的最低点时速度最大C．小球电势能增加EqRD．小球由静止释放到达最低点，动能的增量等于mgR答案B解析小球在运动过程中除重力做功外，还有电场力做功，所以机械能不守恒，A错误；小球运动到最低点的过程中，重力与电场力均做正功，重力势能减少mgR，电势能减少EqR，而动能增加mgR＋EqR，到达最低点时动能最大，所以速度最大，因此B正确，C、D错误.题组一电场线等势线和运动轨迹图2－4－91．某静电场中的电场线如图2－4－9所示，带电粒子在电场中仅受静电力作用，其运动轨迹如图中虚线所示，由M运动到N，以下说法正确的是()A．粒子必定带正电荷B．由于M点没有电场线，粒子在M点不受静电力的作用C．粒子在M点的加速度小于它在N点的加速度D．粒子在M点的动能小于在N点的动能答案ACD解析根据电荷运动轨迹弯曲的情况，可以确定点电荷受静电力的方向沿电场线方向，故此点电荷带正电，A选项正确．由于电场线越密，电场强度越大，点电荷受到的静电力就越大，根据牛顿第二定律可知其加速度也越大，故此点电荷在N点加速度大，B项错误，C选项正确．粒子从M点运动到N点，静电力做正功，根据动能定理得此点电荷在N点的动能大，故D选项正确．图2－4－102．一带电粒子沿图2－4－10中曲线穿过一匀强电场中的等势面，且四个等势面的电势关系满足φa>φb>φc>φd，若不计粒子所受重力，则()A．粒子一定带正电B．粒子的运动是匀变速运动C．粒子从A点到B点运动的过程中动能先减小后增大D．粒子从A点到B点运动的过程中电势能增大答案B解析由于φa>φb>φc>φd，所以电场线垂直于等势面由a指向d，根据电荷运动规律可知...
