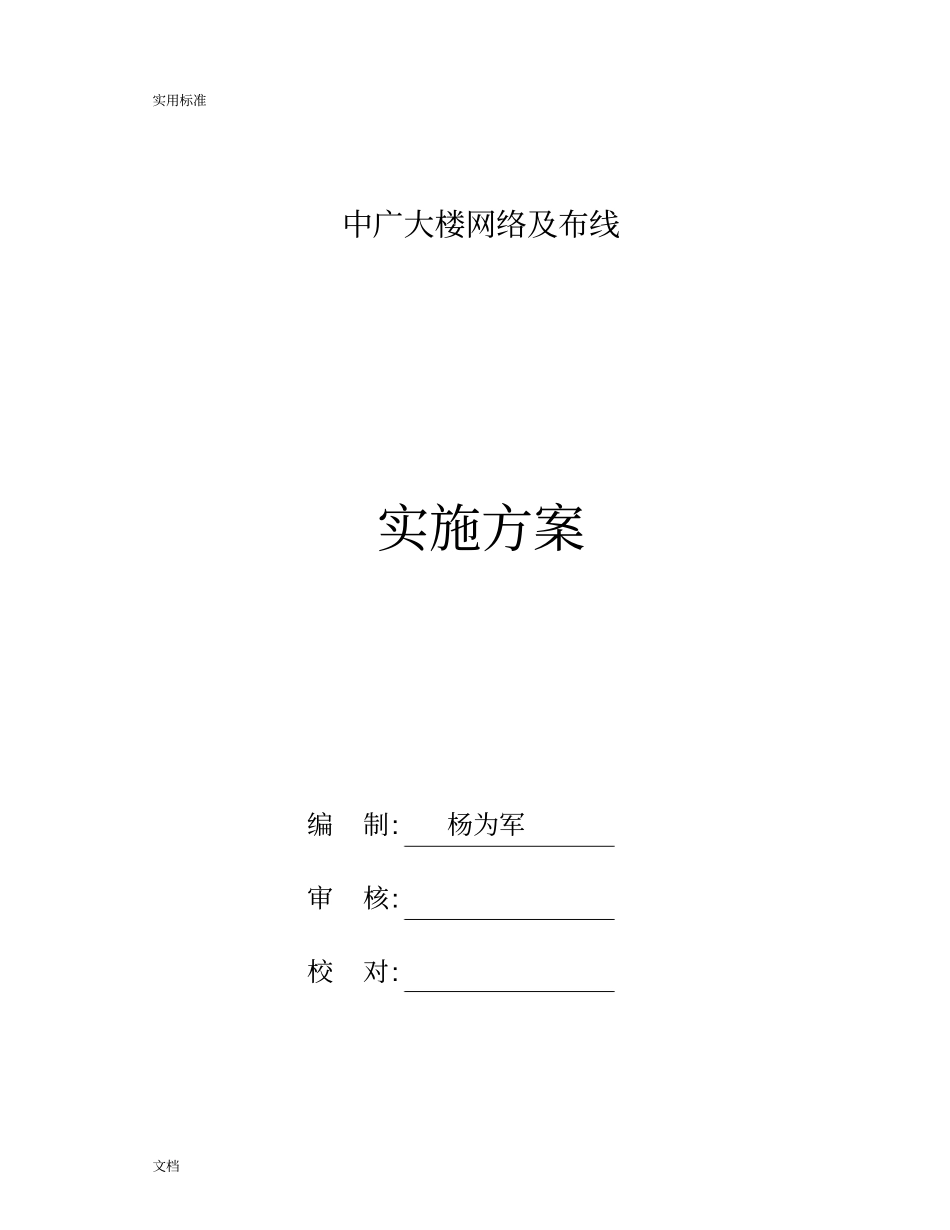

实用标准文档中广大楼网络及布线实施方案编制:杨为军审核:校对:第2页共18页一、综述1.1前言随着计算机网络和通信技术的飞速发展，二十一世纪的建筑业也将发生巨大的变化，智能建筑已成为代表建筑高科技含量的代名词，也将成为人们提高生活质量和工作效率，创造出更多物质财富、精神财富的有力保证。人们居住条件的提高和办公环境的改善,无疑对建筑物的智能化提出了更新、更高的要求，景胜结构化综合布线系统（即一个能够支持用户选择的语音/数据/图形图像应用的网络布线系统）为其智能化的实现提供了一个完美的物理链接平台，让我们在对系统进行配置，以适应更先进的技术需求，满足快速变化节奏的同时，将把中煤鄂尔多斯能源化工有限公司的远期投资控制在最低限度内。今天,我们有幸为中煤鄂尔多斯能源化工有限公司的结构化综合布线系统提供设计方案，并推荐使用安普公司研究、开发和生产的5类布线产品，为便于贵方对我公司的了解，简单介绍如下：1.2综合布线系统的目标根据标准设计的布线方案，能适应和支持现有的或将来的通信及计算机网络需求，能适合语音、数据计算机局域网（LAN）、光纤分布数据接口（FDDI）、图像和其它连接的需要。结构化布线系统为用户创造了舒适、快捷的软环境，节约了发展商与经营者的人力和财力开支，极大地提高了对建筑物的综合管理水平，，满足了各部门对通讯和网络的需求。根据对结构化布线系统(StructuredCablingSystem-SCS)的要求,本临建房布线系统的设计主要满足通信和计算机网络二部分。该系统将为用户提供于一体的多媒体信息网络，帮助用户实现多功能电话、语音信箱、网络代理连接Internet等应用。临建通信系统外接ChinaPAC、ChinaDDN或ISDN线路，进入Internet网络后，就可以方便地与世界各地进行联系，实现电子商务、POS、电子邮件(E-Mail)及电子数据交换(EDI)等功能。1.3系统设计原则及依据本设计方案参照ISO/IECISO11801ANSI/TIA/EIA568A结构化综合布线系统的第3页共18页有关规定设计，采用符合超5类标准的安普布线线缆和连接硬件，由新希望电脑科技有限责任公司设计，以确保整个系统的规范和质量。本系统支持语言和数据(图象、多媒体)传输，可满足快速以太网、ATM155Mbps/622.5Mbps及千兆以太网等应用场合。1.3.1设计原则综合布线同传统的布线相比较，有着许多优越性，是传统布线所无法比及的。其特点主要表现为它的兼容性、开放性、灵活性、可靠性、先进性和经济性。而且在设计、施工和维护方面也给人们带来了许多方便。兼容性：综合布线的首要特点是它的兼容性。所谓兼容性是指它自身是完全独立的而与应用系统相对无关，可以适用于多种应用系统。综合布线将语音、数据与监控设备的信号线经过统一规划和设计，采用相同的传输介质、信息插座、交连设备、适配器等，把这些不同信号综合到一套标准的布线中。由此可见，这个布线比传统布线大为简化，节省大量的物资、时间和空间。开放性：该系统采用开放式体系结构，符合多种国际上现行的标准，它几乎对所有著名厂商的产品都是开放的，并支持所有通信协议。灵活性：该系统采用标准的传输线缆和相关连接硬件，模快化设计，所有通道都是通用的，而且每条通道可支持终端、以太网工作站及令牌网工作站。所有设备的开通及更改均不需改变布线线路，组网也可灵活多变。可靠性：该系统采用高品质的材料和组合压接的方式构成一套高标准的信息传输通道，所有线缆和相关连接件均通过ISO认证，每条通道都要采用专用仪器测试链路阻抗及衰减率，以保证其电气性能。应用系统全部采用点到点端接，任何一条链路故障均不影响其它链路的运行，从而保证了整个系统的可靠运行。先进性：该系统采用光纤和双绞线混合布线方式，极为合理地构成一套完整的布线。所有布线均采用世界上最新通信标准，链路均按8芯双绞线配置。5类双绞线的数据最大传输率可达到155Mbps，对于特殊用户的需求可把第4页共18页光纤引到桌面。干线语音部分采用电缆，数据部分采用光缆，为同时传输多路实时多媒体信息提供足够的裕量。经济性：虽然综合布线初期投资比较高，但由于综合布线将原来相互独立、互不兼容的若干种布线集中成为一套完整的布线...
