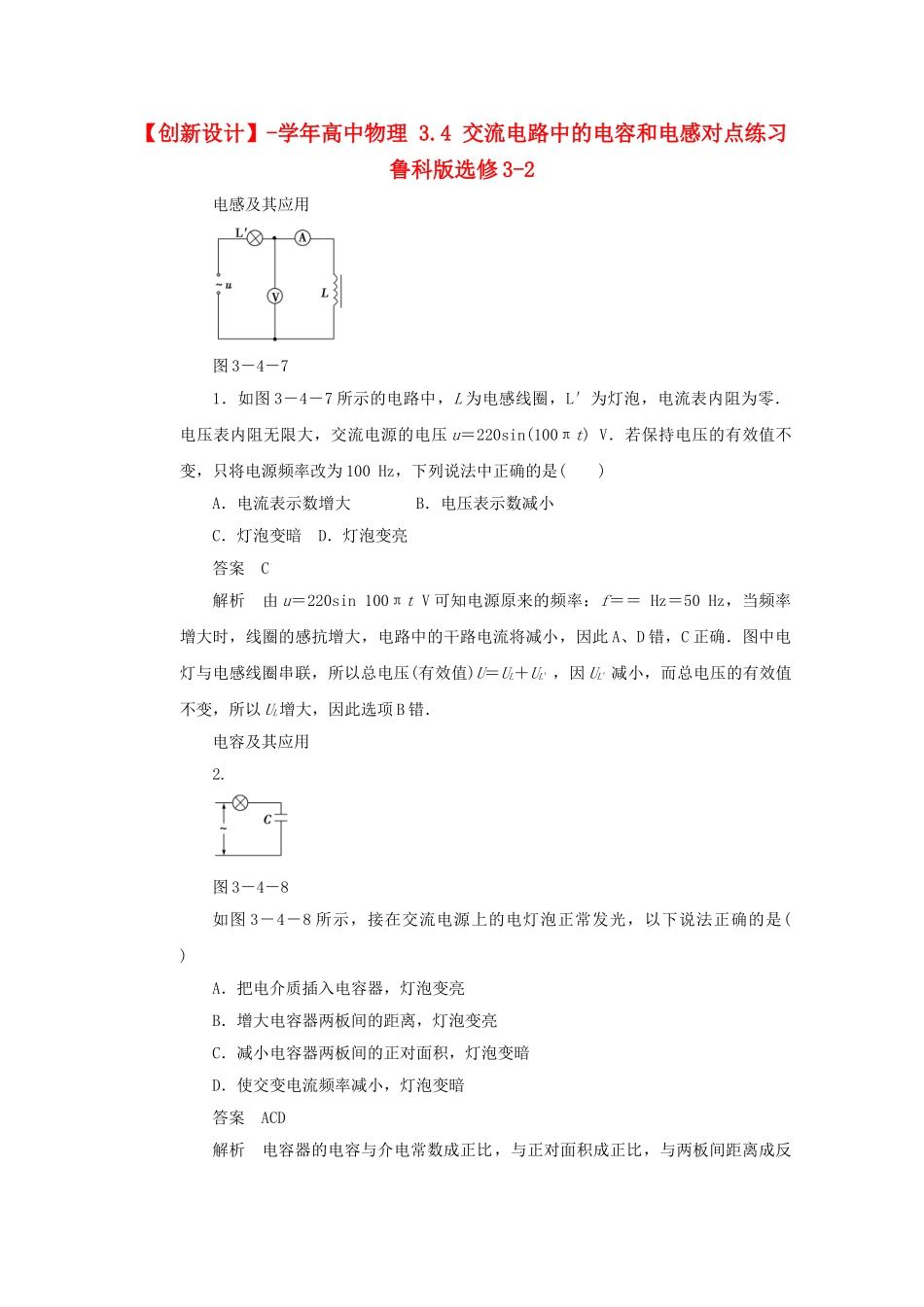

【创新设计】-学年高中物理3.4交流电路中的电容和电感对点练习鲁科版选修3-2电感及其应用图3-4-71.如图3-4-7所示的电路中,L为电感线圈,L′为灯泡,电流表内阻为零.电压表内阻无限大,交流电源的电压u=220sin(100πt)V.若保持电压的有效值不变,只将电源频率改为100Hz,下列说法中正确的是()A.电流表示数增大B.电压表示数减小C.灯泡变暗D.灯泡变亮答案C解析由u=220sin100πtV可知电源原来的频率:f==Hz=50Hz,当频率增大时,线圈的感抗增大,电路中的干路电流将减小,因此A、D错,C正确.图中电灯与电感线圈串联,所以总电压(有效值)U=UL+UL′,因UL′减小,而总电压的有效值不变,所以UL增大,因此选项B错.电容及其应用2.图3-4-8如图3-4-8所示,接在交流电源上的电灯泡正常发光,以下说法正确的是()A.把电介质插入电容器,灯泡变亮B.增大电容器两板间的距离,灯泡变亮C.减小电容器两板间的正对面积,灯泡变暗D.使交变电流频率减小,灯泡变暗答案ACD解析电容器的电容与介电常数成正比,与正对面积成正比,与两板间距离成反比.而容抗与电容成反比,与频率成反比.把介质插入电容器,电容变大,容抗减小,灯泡变亮,A正确;电容器两板间距离增大,电容减小,容抗增大,灯泡变暗,B错;减小电容器两极正对面积,电容减小,容抗增大,灯泡变暗,C正确;交流电的频率减小,容抗增大,灯泡变暗,D正确.电阻、电感、电容的区别图3-4-93.在图3-4-9所示的电路中,a、b两端连接的交流电源既含高频交流,又含低频交流.L是一个25mH的高频扼流圈,C是一个100pF的电容器,R是负载电阻.下列说法正确的是()A.L的作用是“通低频,阻高频”B.C的作用是“通交流,隔直流”C.C的作用是“通高频,阻低频”D.通过R的电流中,低频交流所占的百分比远远小于高频交流所占的百分比答案AC解析L是自感系数很小的高频扼流圈,其作用是“通低频、阻高频”,A正确;C是电容很小的电容器,其作用是“通高频,阻低频”,也称高频旁路电容,由于L对高频的阻碍作用和C对高频的旁路作用,使得R中的电流,低频成分远远大于高频成分,故A、C正确.图3-4-104.如图3-4-10所示的电路中,A、B、C三灯亮度相同,电源为220V,50Hz的交流电源,以下叙述中正确的是()A.改接220V,100Hz的交流电源时,A灯变亮,B灯变暗,C灯亮度不变B.改接220V,100Hz的交流电源时,A灯变暗,B灯变亮,C灯变亮C.改接220V的直流电源时,A灯熄灭,B灯变亮,C灯亮度不变D.改接220V的直流电源时,A灯熄灭,B灯变亮,C灯变暗答案AC解析增加交流电源的频率时,感抗增大,容抗减小,电阻的阻碍不变.故A变亮,B变暗、C不变,故A正确,B错误;改为直流电源时,电容断路,A灯灭,电感L无感抗,B灯更亮,电阻R阻碍不变,C灯亮度不变.(时间:60分钟)题组一电感及其应用1.如图3-4-11所示的电路中,正弦交流电源电压的有效值为220V,则关于交流电压表的示数,以下说法中正确的是()图3-4-11A.等于220VB.大于220VC.小于220VD.等于零答案C解析电感线圈对交变电流产生感抗,具有“通直流、阻交流,通低频、阻高频”的作用,故C正确.图3-4-122.一个灯泡通过一个线圈与一交流电源相连接,如图3-4-12所示.一块铁插进线圈之后,该灯将()A.变亮B.变暗C.没有影响D.无法判断答案B解析在线圈内由于磁场变化而产生的感应电动势,总是反抗电流变化.正是这种反抗变化的特性(电惰性),使线圈产生了感抗.加入铁芯改变了电感的自感系数,自感系数增大,感抗增大,降落的电压增大,灯泡上的电压减小,所以灯变暗.3.如图3-4-13所示,交流电源的电压有效值跟直流电源的电压相等,当将双刀双掷开关接在直流电源上时,灯泡的实际功率为P1,而将双刀双掷开关接在交流电源上时,灯泡的实际功率为P2则()图3-4-13A.P1=P2B.P1>P2C.P1<P2D.不能比较答案B解析接在直流电源上,线圈对直流没有阻碍作用,电能全部转化为小灯泡的内能,而当接至交流电源上时,线圈对电流有阻碍作用,因此电能除转化成灯泡的内能外,还有一部分电能转化为磁场能,故P1>P2.题组二电容及其应用4.对电容器能通交变电流的原因...
