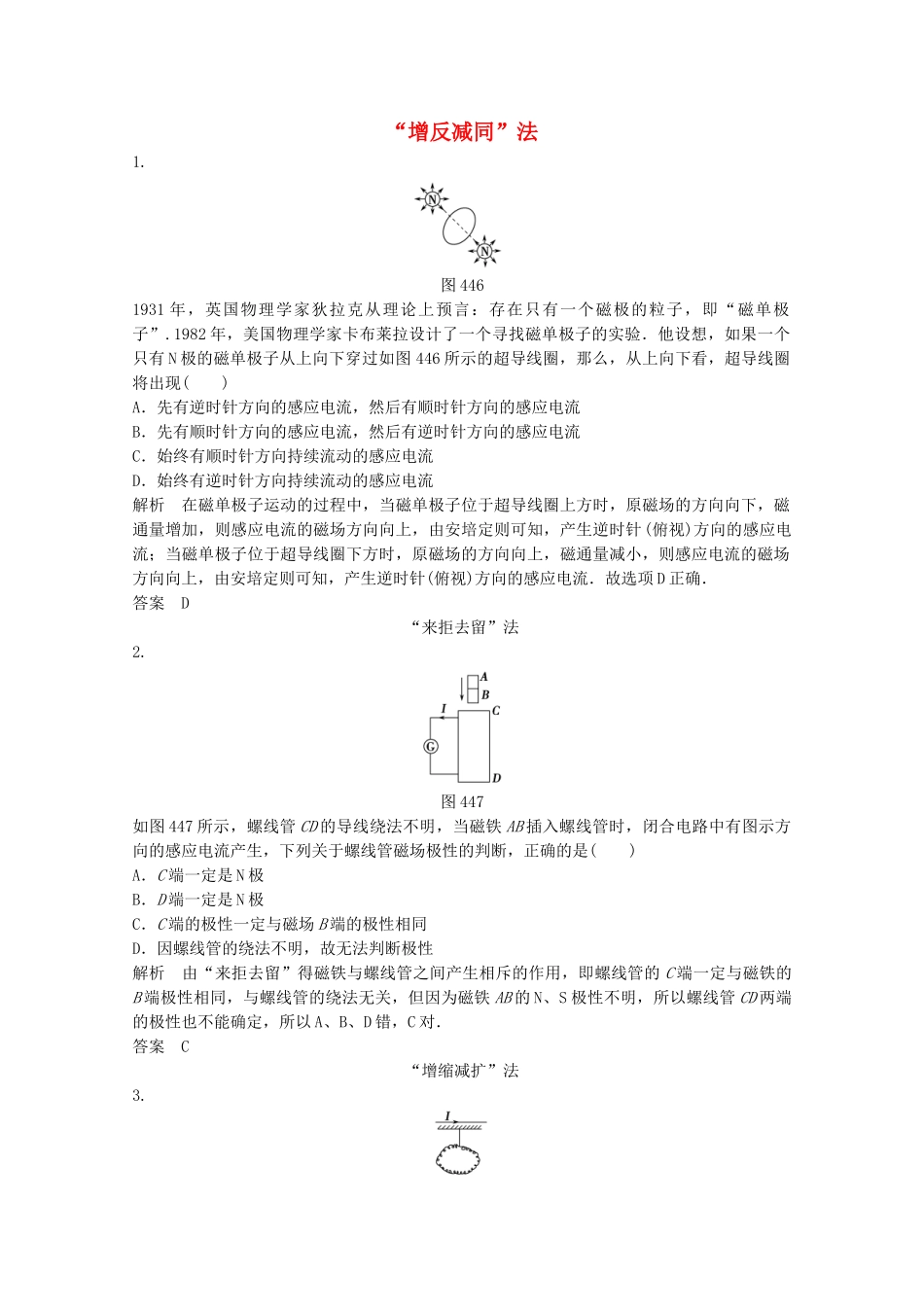

“增反减同”法1.图4461931年，英国物理学家狄拉克从理论上预言：存在只有一个磁极的粒子，即“磁单极子”.1982年，美国物理学家卡布莱拉设计了一个寻找磁单极子的实验．他设想，如果一个只有N极的磁单极子从上向下穿过如图446所示的超导线圈，那么，从上向下看，超导线圈将出现()A．先有逆时针方向的感应电流，然后有顺时针方向的感应电流B．先有顺时针方向的感应电流，然后有逆时针方向的感应电流C．始终有顺时针方向持续流动的感应电流D．始终有逆时针方向持续流动的感应电流解析在磁单极子运动的过程中，当磁单极子位于超导线圈上方时，原磁场的方向向下，磁通量增加，则感应电流的磁场方向向上，由安培定则可知，产生逆时针(俯视)方向的感应电流；当磁单极子位于超导线圈下方时，原磁场的方向向上，磁通量减小，则感应电流的磁场方向向上，由安培定则可知，产生逆时针(俯视)方向的感应电流．故选项D正确．答案D“来拒去留”法2.图447如图447所示，螺线管CD的导线绕法不明，当磁铁AB插入螺线管时，闭合电路中有图示方向的感应电流产生，下列关于螺线管磁场极性的判断，正确的是()A．C端一定是N极B．D端一定是N极C．C端的极性一定与磁场B端的极性相同D．因螺线管的绕法不明，故无法判断极性解析由“来拒去留”得磁铁与螺线管之间产生相斥的作用，即螺线管的C端一定与磁铁的B端极性相同，与螺线管的绕法无关，但因为磁铁AB的N、S极性不明，所以螺线管CD两端的极性也不能确定，所以A、B、D错，C对．答案C“增缩减扩”法3.图448如图448所示，一个有弹性的金属圆环被一根橡皮绳吊于通电直导线的正下方，直导线与圆环在同一竖直面内，当通电直导线中电流增大时，弹性圆环的面积S和橡皮绳的长度l将()A．S增大，l变长B．S减小，l变短C．S增大，l变短D．S减小，l变长解析当通电直导线中电流增大时，穿过金属圆环的磁通量增大，金属圆环中产生感应电流．根据楞次定律，感应电流要阻碍磁通量的增大：一是用缩小面积的方式进行阻碍；二是用远离直导线的方法进行阻碍，故D正确．答案D“增离减靠”法4.图449如图449所示是某电磁冲击钻的原理图，若突然发现钻头M向右运动，则可能是()A．开关S闭合瞬间B．开关S由闭合到断开的瞬间C．开关S已经是闭合的，滑动变阻器滑片P向左迅速滑动D．开关S已经是闭合的，滑动变阻器滑片P向右迅速滑动解析当开关突然闭合时，左线圈上有了电流，产生磁场，而对于右线圈来说，磁通量增加，产生感应电流，使钻头M向右运动，故A项正确；当开关S已经是闭合的时，只有左侧线圈电流增大才会导致钻头M向右运动，故C项正确．答案AC“一定律三定则”的综合应用5.图4410如图4410所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ、MN，当PQ在外力的作用下运动时，MN在磁场力的作用下向右运动，则PQ所做的运动可能是()A．向右加速运动B．向左加速运动C．向右减速运动D．向左减速运动解析当PQ向右运动时，用右手定则可判定PQ中感应电流的方向是由Q→P，由安培定则可知穿过L1的磁场方向是自下而上的；若PQ向右加速运动，则穿过L1的磁通量增加，用楞次定律可以判断流过MN的感应电流是从N→M的，用左手定则可判定MN受到向左的安培力，将向左运动，可见选项A不正确；若PQ向右减速运动，流过MN的感应电流方向、MN所受的安培力的方向均将反向，MN向右运动，所以选项C是正确的；同理可判断选项B是正确的，选项D是错误的．答案BC(时间：60分钟)题组一“增反减同”法1.图4411如图4411所示，一根条形磁铁自左向右穿过一个闭合螺线管，则电路中()A．始终有感应电流自a向b流过电流表GB．始终有感应电流自b向a流过电流表GC．先有a→G→b方向的感应电流，后有b→G→a方向的感应电流D．将不会产生感应电流解析当条形磁铁进入螺线管时，闭合线圈中的磁通量增加，当穿出时，磁通量减少，由楞次定律可知C正确．答案C2．长直导线与矩形线框abcd处在同一平面中静止不动，如图4412甲所示．长直导线中通以大小和方向都随时间做周期性变化的电流，i－t图象如图乙所示．规定沿长直导线方向上的电流为正方向．关于最初一个周期内矩形线框中感应电流的方向，下列说法正确的是()图4412A．由顺时针...
