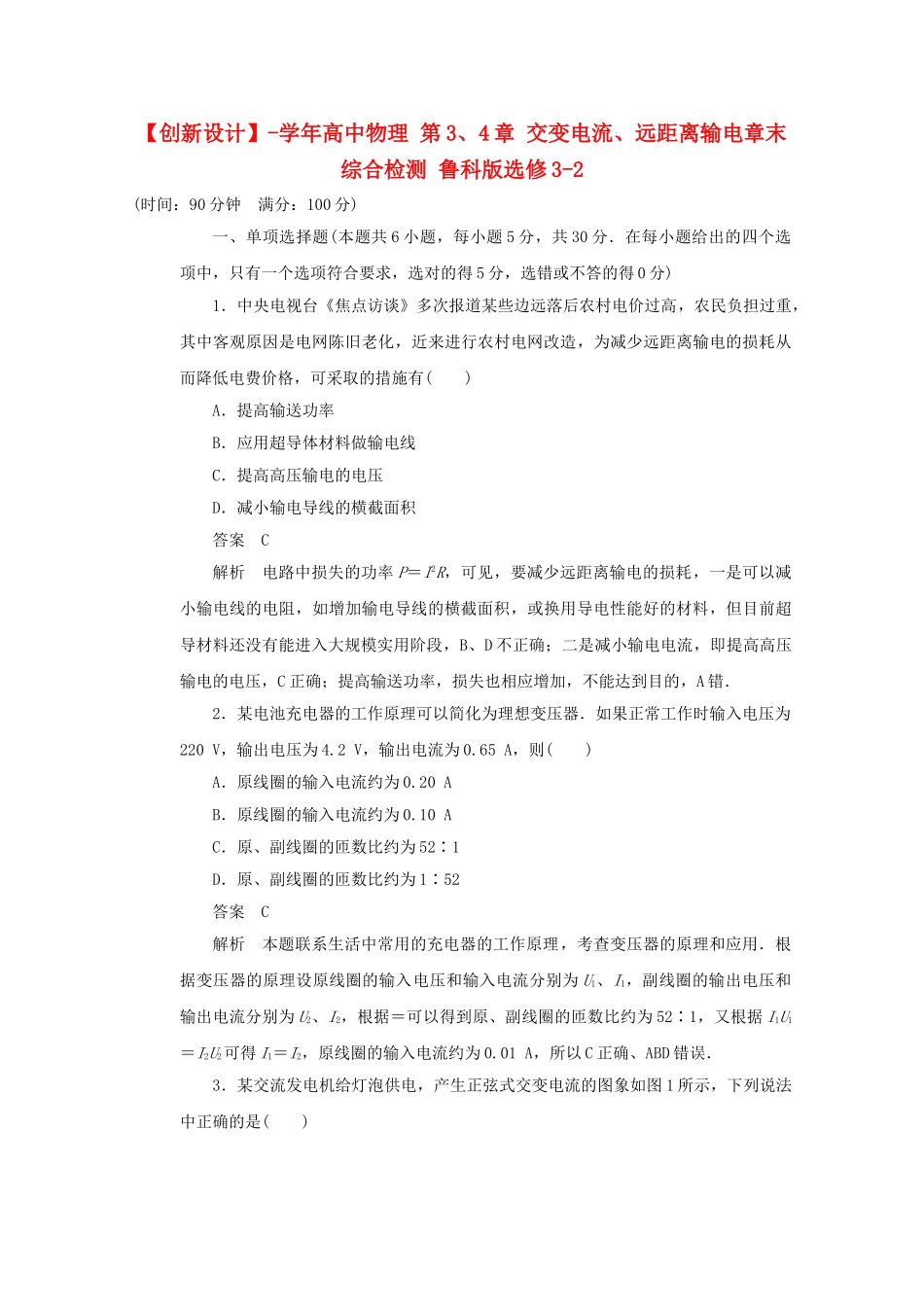

【创新设计】-学年高中物理第3、4章交变电流、远距离输电章末综合检测鲁科版选修3-2(时间:90分钟满分:100分)一、单项选择题(本题共6小题,每小题5分,共30分.在每小题给出的四个选项中,只有一个选项符合要求,选对的得5分,选错或不答的得0分)1.中央电视台《焦点访谈》多次报道某些边远落后农村电价过高,农民负担过重,其中客观原因是电网陈旧老化,近来进行农村电网改造,为减少远距离输电的损耗从而降低电费价格,可采取的措施有()A.提高输送功率B.应用超导体材料做输电线C.提高高压输电的电压D.减小输电导线的横截面积答案C解析电路中损失的功率P=I2R,可见,要减少远距离输电的损耗,一是可以减小输电线的电阻,如增加输电导线的横截面积,或换用导电性能好的材料,但目前超导材料还没有能进入大规模实用阶段,B、D不正确;二是减小输电电流,即提高高压输电的电压,C正确;提高输送功率,损失也相应增加,不能达到目的,A错.2.某电池充电器的工作原理可以简化为理想变压器.如果正常工作时输入电压为220V,输出电压为4.2V,输出电流为0.65A,则()A.原线圈的输入电流约为0.20AB.原线圈的输入电流约为0.10AC.原、副线圈的匝数比约为52∶1D.原、副线圈的匝数比约为1∶52答案C解析本题联系生活中常用的充电器的工作原理,考查变压器的原理和应用.根据变压器的原理设原线圈的输入电压和输入电流分别为U1、I1,副线圈的输出电压和输出电流分别为U2、I2,根据=可以得到原、副线圈的匝数比约为52∶1,又根据I1U1=I2U2可得I1=I2,原线圈的输入电流约为0.01A,所以C正确、ABD错误.3.某交流发电机给灯泡供电,产生正弦式交变电流的图象如图1所示,下列说法中正确的是()图1A.交变电流的频率为0.02HzB.交变电流的瞬时表达式为i=5cos50πtAC.在t=0.01s时,穿过交流发电机线圈的磁通量最大D.若发电机线圈电阻为0.4Ω,则其产生的热功率为5W答案D解析由图象知,交流电的周期为0.02s,故频率为50Hz,A错;转动的角速度ω==100π,故电流瞬时表达式为i=5cos100πtA,B错;t=0.01s时,电流最大,此时线圈磁通量应为0,C错;交流电电流的有效值I==A,故P=I2R=×0.4W=5W,故D正确.4.如图2所示是磁电式电流表的结构图和磁场分布图,若磁极与圆柱间的磁场都是沿半径方向,且磁场有理想的边界,线圈经过有磁场的位置处磁感应强度大小相等.某同学用此种电流表中的线圈和磁体做成发电机使用,让线圈匀速转动,若从图中水平位置开始计时,取起始电流方向为正方向,表示产生的电流随时间变化关系的下列图象中正确的是()图2答案C解析由于线圈在磁场中切割磁感线,切割速度方向总是与磁场方向垂直,磁感应强度B、导线有效长度L和导线切割速率v等都不变化,由E=BLv,可知产生的感应电动势大小不变,感应电流大小不变.根据右手定则,电流方向做周期性变化,C正确.5.如图3所示,电路中有四个完全相同的灯泡,额定电压均为U,额定功率均为P,变压器为理想变压器,现在四个灯泡都正常发光,则变压器的匝数比n1∶n2和电源电压U1分别为()图3A.1∶22UB.1∶24UC.2∶14UD.2∶12U答案C解析设灯泡正常发光时,额定电流为I0.由题图可知,原线圈中电流强度I原=I0,副线圈中两灯并联,副线圈中电流强度I副=2I0,U副=U,根据理想变压器的基本规律:I原n1=I副n2得n1∶n2=2∶1;U原/U副=n1/n2得U原=2U,所以U1=4U.图46.如图4所示电路,电阻R1与电阻R2阻值相同,都为R,和R1并联的D为理想二极管(正向电阻可看做零,反向电阻可看做无穷大),在A、B间加一正弦交变电流u=20sin(100πt)V,则加在R2上的电压的有效值为()A.10VB.20VC.15VD.5V答案D解析根据电压有效值的定义可知:×+×=×T,解得加在R2上电压的有效值U=5V,D正确.二、多项选择题(本大题共4小题,每小题5分,共20分.在每小题给出的四个选项中,有多个选项符合题目要求,全部选对得5分,选对但不全得3分,有选错或不答的得0分)7.某发电站采用高压输电向外输送电能.若输送的总功率为P0,输电电压为U,输电导线的总电阻为R线.则下列说法正确的是()A.输电线上的电流I=B.输电线上的电流I=C.输...
