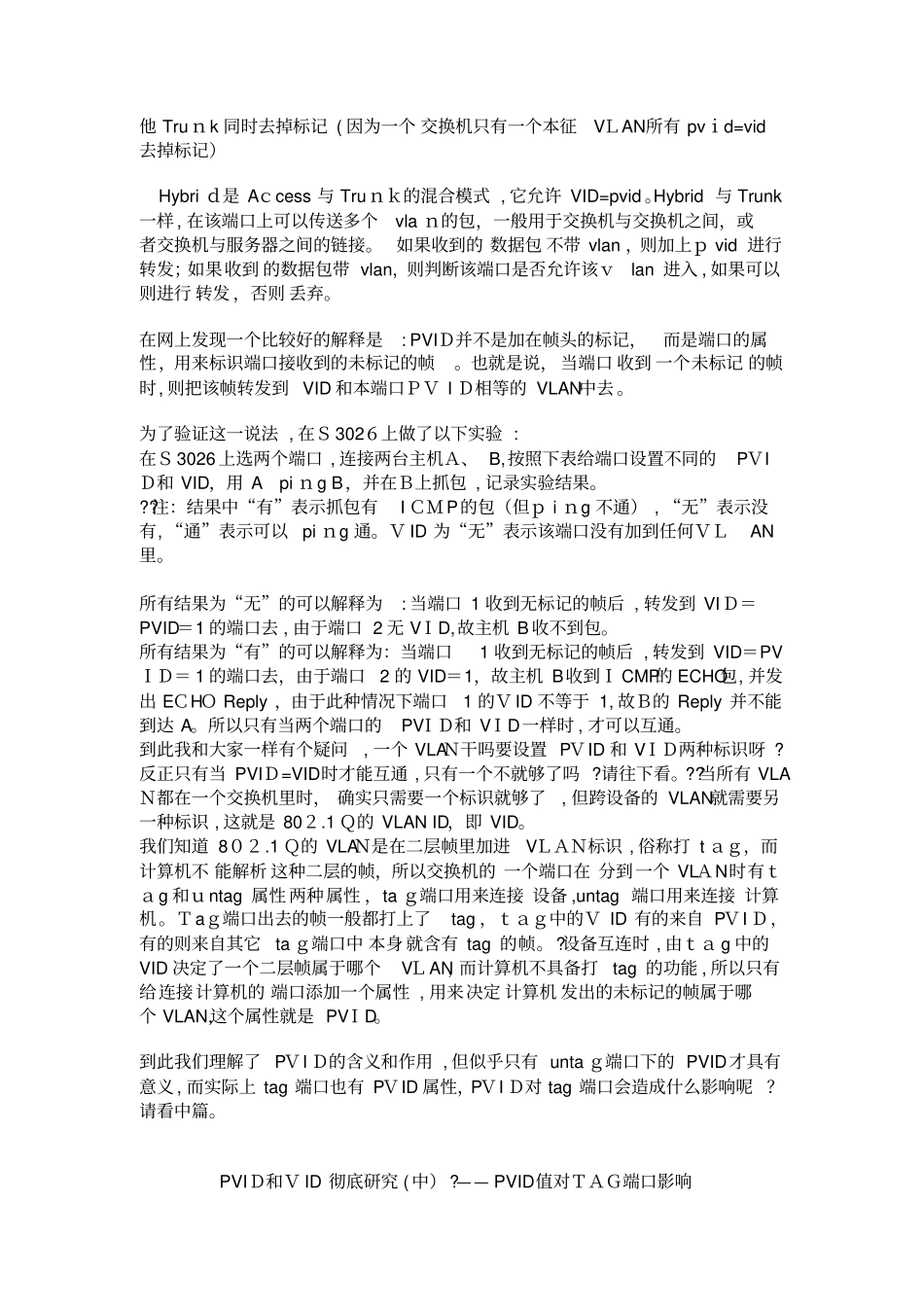

PVID和VID彻底研究(上)——PVID的作用及和VID的区别?Pvid和Vid经常出现于二、三层交换机里,由于PVID和VID的设置不合理,造成VLAN划分变得混乱。本文就对PVID和VID进行了彻底研究。?首先解释一下什么是PVID,PVID英文解释为Port-baseVLANID,是基于端口的VLANID.通俗的讲,指的是nativeVlan,即不打Vlan标记的Vlan,一般默认为Vlan1。去超市买东西有个扫描设备扫描一下商品上的标签,然后价格就会出现商品上的标签就好比一个标记,而扫描器就好比解读这个标记的设备PVID和VID(标记)之间的关系就好比扫描器和商品标记的关系,不同的是PVID不仅用来解析ViD也用来生成VID终端设备比如电脑PC等,自身不具备产生标记的能力,因为数据帧格式是固定的,发送端自身不知道自身是哪个VLAN成员那么他自己当然不可能在帧内标记VLANid了,标记和解标记都是由中间设备来完成的.交换机上的端口分为三种一种是接入层端口直连设备的,叫做Access;一种是交换机和交换机之间的端口负责汇聚的叫做Trunk,还有一种是Access与Trunk混合的模式,叫做Hybrid。Access端口负责接终端设备,他收到一个帧的时候,如果帧这个没有标记他就用自己的pvid给他打上标记,他在发出一个帧时如果VID=PVID就去掉标记(解标记)以保证传送给终端设备的帧没有被变动过(中间设备添加了标记),pvid是在划分vlan时候每个端口都有的属性,默认情况下思科交换机中每个端口初始pvid是1,表示他是vlan1的成员们如果你给他划分了其他VLAN那么PVID相应会发生更改ACCESS端口的特点是只允许符合PVID的流量通过Trunk的意思是,它是一条中继链路,允许各种VLAN通过。它的规则和Access差不多,当收到一个没有tag的标记的时候就用自己的pvid给他标记,当发送一个帧时候如果vid=pvid则去掉pvid,与Access不同的是,Trunk有一个属于自己的本征VLAN(NativeVLAN,也叫PVID),用来发送一些cdp,bpdu等交换机间联系的数据或者管理流量,从交换机自身产生的帧在发出去的时候是不会带标记的,因为VID=pvid所以标记被去掉,而对端接收到没有标记的帧时候就会用自身本征VLAN的信息给他加上标记,然后查看交换表如果发现目的地址是自己则去掉标记,如果发现目的mac地址不是自己则继续转发给其他Trunk同时去掉标记(因为一个交换机只有一个本征VLAN所有pvid=vid去掉标记)Hybrid是Access与Trunk的混合模式,它允许VID=pvid。Hybrid与Trunk一样,在该端口上可以传送多个vlan的包,一般用于交换机与交换机之间,或者交换机与服务器之间的链接。如果收到的数据包不带vlan,则加上pvid进行转发;如果收到的数据包带vlan,则判断该端口是否允许该vlan进入,如果可以则进行转发,否则丢弃。在网上发现一个比较好的解释是:PVID并不是加在帧头的标记,而是端口的属性,用来标识端口接收到的未标记的帧。也就是说,当端口收到一个未标记的帧时,则把该帧转发到VID和本端口PVID相等的VLAN中去。为了验证这一说法,在S3026上做了以下实验:在S3026上选两个端口,连接两台主机A、B,按照下表给端口设置不同的PVID和VID,用ApingB,并在B上抓包,记录实验结果。??注:结果中“有”表示抓包有ICMP的包(但ping不通),“无”表示没有,“通”表示可以ping通。VID为“无”表示该端口没有加到任何VLAN里。所有结果为“无”的可以解释为:当端口1收到无标记的帧后,转发到VID=PVID=1的端口去,由于端口2无VID,故主机B收不到包。所有结果为“有”的可以解释为:当端口1收到无标记的帧后,转发到VID=PVID=1的端口去,由于端口2的VID=1,故主机B收到ICMP的ECHO包,并发出ECHOReply,由于此种情况下端口1的VID不等于1,故B的Reply并不能到达A。所以只有当两个端口的PVID和VID一样时,才可以互通。到此我和大家一样有个疑问,一个VLAN干吗要设置PVID和VID两种标识呀?反正只有当PVID=VID时才能互通,只有一个不就够了吗?请往下看。??当所有VLAN都在一个交换机里时,确实只需要一个标识就够了,但跨设备的VLAN就需要另一种标识,这就是802.1Q的VLANID,即VID。我们知道802....
