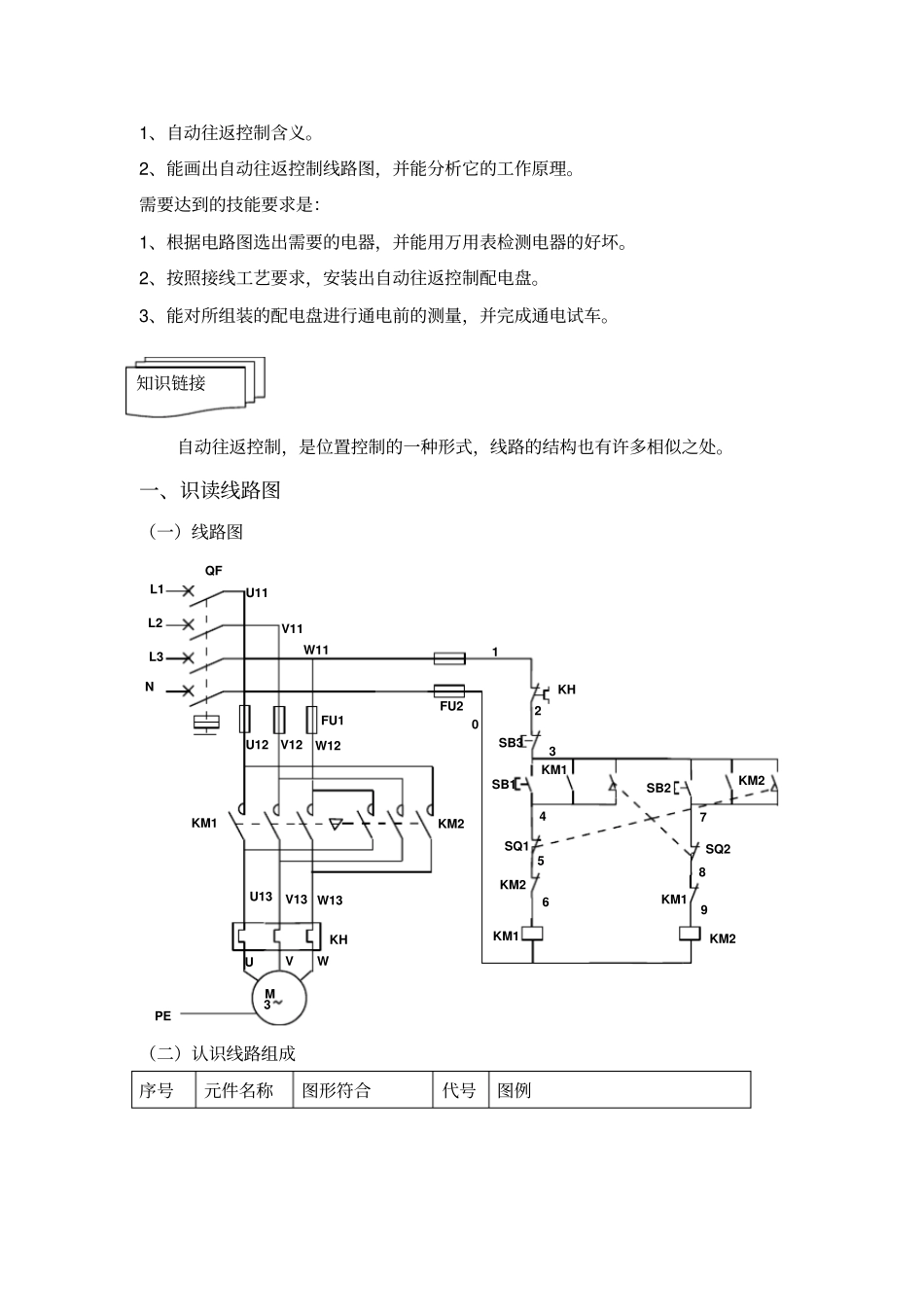

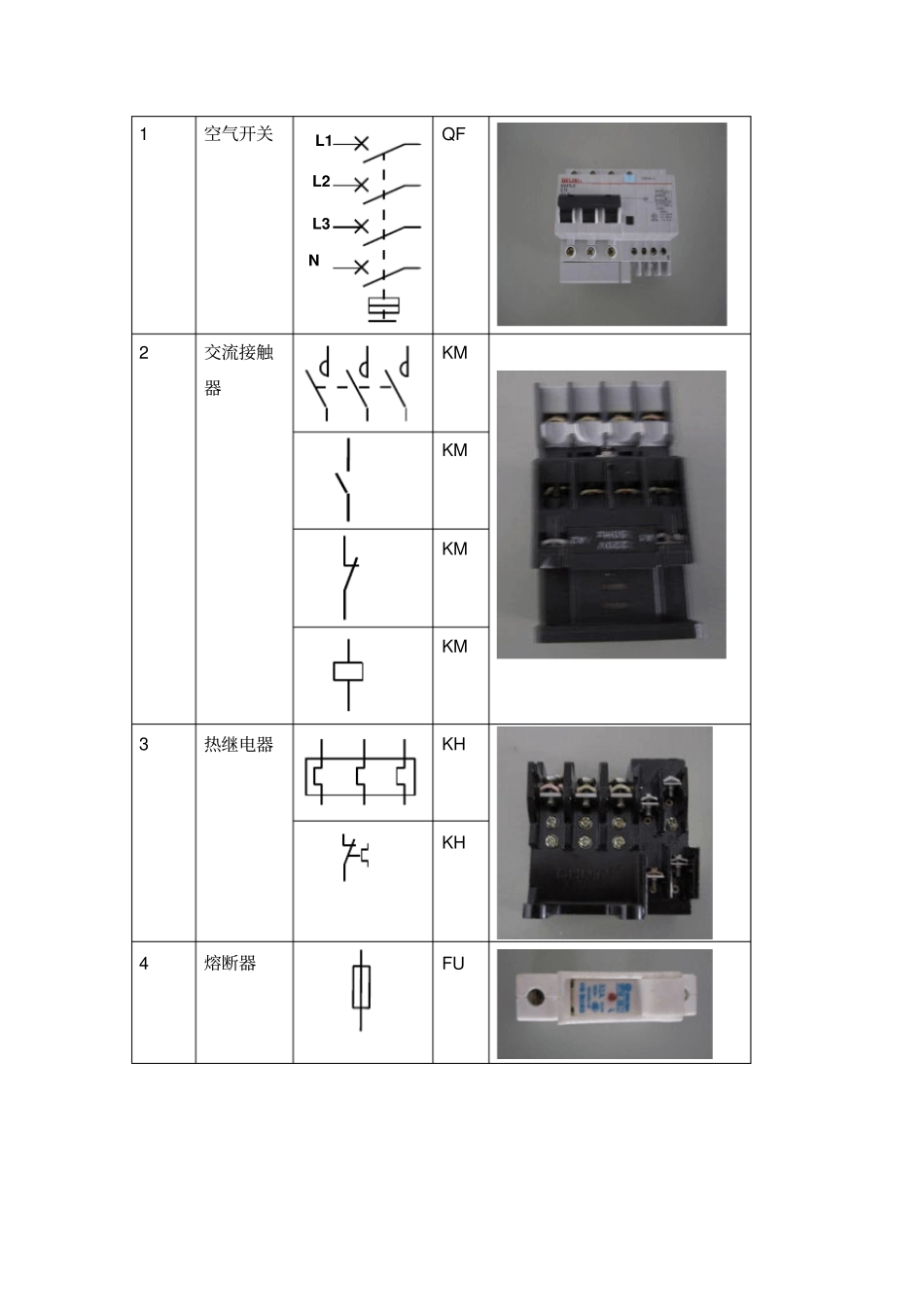

项目四自动往返控制线路的安装与检修在生产过程中，一些生产机械运动部件的行程需要在一定的范围内来回运动，如在平面磨床的工作过程中，就需要工作台来回运动，保证工件被砂轮全面的打磨。1．用分离原件组装自动往返控制线路2.用PLC实现自动往返控制技能训练任务一：用分离原件组装自动往返控制线路本任务主要让学生运用所学的电器元件及学过的电气控制方法，完成对运动部件的自动往返控制。也就是利用生产机械运动部件上的挡铁与行程开关碰撞，使其触头动作来接通或断开电路，以实现对生产机械运动部件的自动往返控制，自动往返是的一种形式。矚慫润厲钐瘗睞枥庑赖。完成自动往返控制的任务，我们需要具备的理论知识是：应用场景技能训练任务任务分析任务目标1、自动往返控制含义。2、能画出自动往返控制线路图，并能分析它的工作原理。需要达到的技能要求是：1、根据电路图选出需要的电器，并能用万用表检测电器的好坏。2、按照接线工艺要求，安装出自动往返控制配电盘。3、能对所组装的配电盘进行通电前的测量，并完成通电试车。自动往返控制，是位置控制的一种形式，线路的结构也有许多相似之处。一、识读线路图（一）线路图QFL1L2L3NFU1FU2KHKHSB3KM1SB1SB2KM2KM1KM2KM1KM2KM2U11V11W11U12V12W13U13V13W12UVWPEM3KM1SQ1SQ21234567890（二）认识线路组成序号元件名称图形符合代号图例知识链接1空气开关L1L2L3NQF2交流接触器KMKMKMKM3热继电器KHKH4熔断器FU5复合按钮SB6三相异步电动机··M7端子排XT8、行程开关SQ（三）分析电路工作原理（1）合上空气开关QF引入三相电源（2）按下正转起动按钮SB1，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U、L2接V、L3接W;此时电动机正转，带动行车迁移，运动到终端或指定位置，行车碰压行程开关SQ1，串接在KM1回路中的SQ1常闭触点断开，KM1线圈分断，KM1主触点分断，电动机失电停止正转，行车停止前移。聞創沟燴鐺險爱氇谴净。（3）按下反转起动按钮SB2，交流接触器KM2线圈回路通电并自锁，KM2主触头闭合，为电动机引进三相电源，L1接W、L2接V、L3接U;此时电动机反转，带动行车后移，运动到终端或指定位置，行车碰压行程开关SQ2，串接在KM2回路中的SQ2常闭触点断开，KM2线圈分断，KM2主触点分断，电动机失电停止反转，行车停止后移。残骛楼諍锩瀨濟溆塹籟。（4）、概括工作原理合上QF按下SB1KM1线圈得电KM1联锁触头断开对KM2联锁。KM1主触头闭合电动机正转，带动小车KM1自锁触头闭合自锁前移至终端处碰压SQ1，SQ1常闭分断KM1线圈失电电动机失电停止正转，行车停止前移SQ1常开触头接通KM2线圈得电KM2联锁触头断开对KM1联锁。KM2主触头闭合电动机反转，KM2自锁触头闭合自锁。带动小车后移，至终端处碰压SQ2，SQ2常闭分断KM2线圈失电电动机失电停止反转，行车停止后移二、选择电工工具、仪表及器材1、选用工具：万用表、测电笔、电工钳、尖嘴钳、斜口钳、螺钉旋具（一字形与十字形）、电工刀、校验灯、自动控制实训台等酽锕极額閉镇桧猪訣锥。2．根据电路图选择元件、元件的选择原则及方法见附件一本课题选择的元器件如下表所示。代号名称型号数量工具及其他型号数量1三相异步电动机Y132M-4-B31万用表MF4712低压断路器DZ47LE13交流接触器CJX2-121024熔断器RT18-3255按钮LA4-3H1操作训练6端子板若干7行程开关YBLX-K1/21128、热继电器JR36-2013.导线的选择导线的选择原则及方法见附件1三、检测元件，见表2见表2电器检测点图例操作及现象说明接触器常开触点的检测万用表打到R*100挡，调零后，两表笔放在被检测的常开触头两接线端子之间，按下接触器的测试按钮，指针指向0为正常，接触器常闭触点的检测万用表打到R*100挡，调零后，两表笔放在被检测的常闭触头两接线端子之间，指针指向0，按下接触器的测试按钮，指针指向无穷为正常。接触器线圈的检测万用表打到R*100挡，调零后，两表笔放在被检测的线圈两接线端子之间，如果线圈在几百欧算正常，偏大或偏小都需要进一步检查，看是否有短路或断路的现象按钮常闭触头的检测万用表打到R*100挡，调零后，两表笔放在被检测的线圈两接线端子之间，电阻接近于零。按钮...
