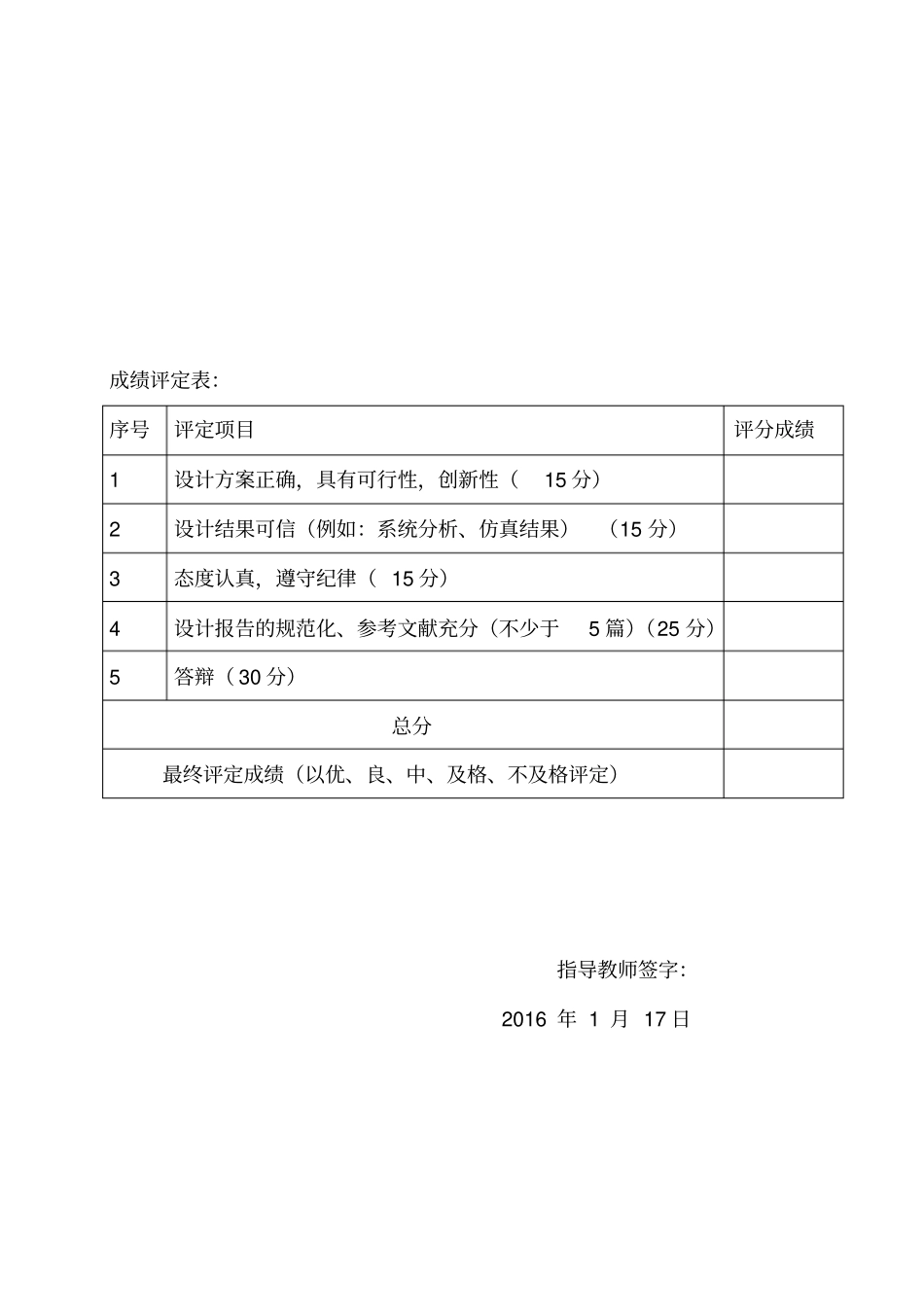

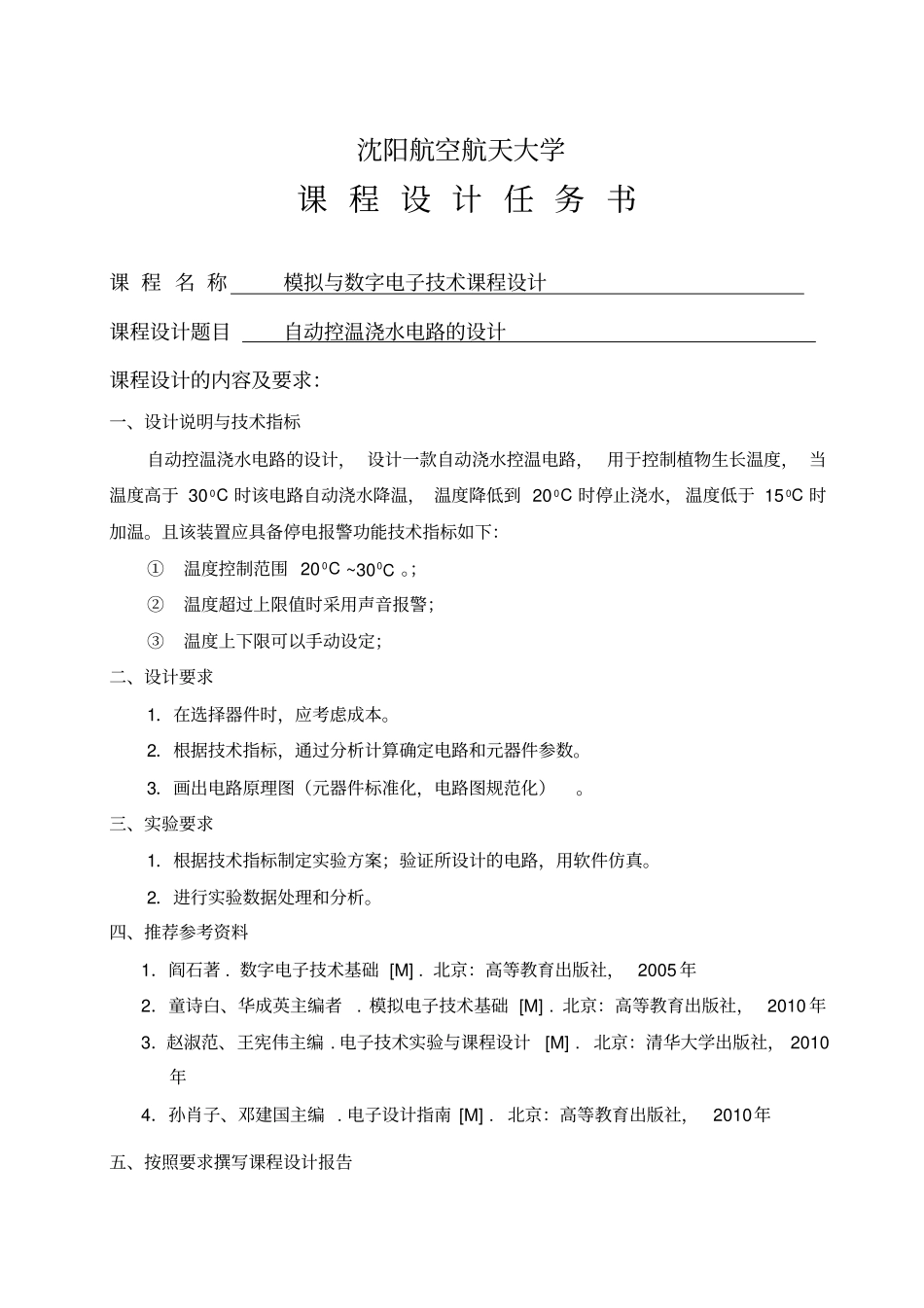

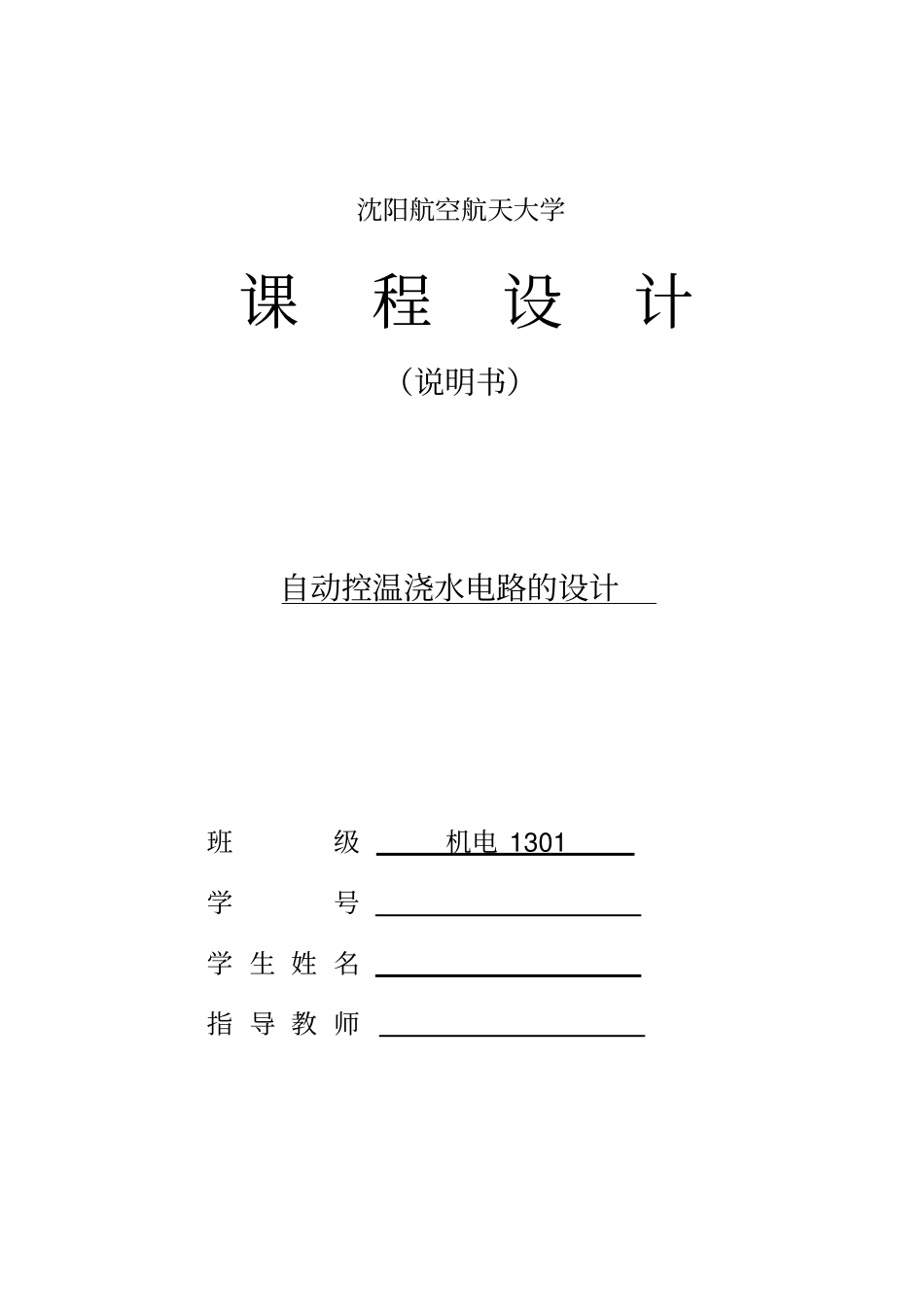

沈阳航空航天大学课程设计（说明书）自动控温浇水电路的设计班级机电1301学号学生姓名指导教师沈阳航空航天大学课程设计任务书课程名称模拟与数字电子技术课程设计课程设计题目自动控温浇水电路的设计课程设计的内容及要求：一、设计说明与技术指标自动控温浇水电路的设计，设计一款自动浇水控温电路，用于控制植物生长温度，当温度高于30C0时该电路自动浇水降温，温度降低到20C0时停止浇水，温度低于15C0时加温。且该装置应具备停电报警功能技术指标如下：①温度控制范围20C0~30C0。；②温度超过上限值时采用声音报警；③温度上下限可以手动设定；二、设计要求1．在选择器件时，应考虑成本。2．根据技术指标，通过分析计算确定电路和元器件参数。3．画出电路原理图（元器件标准化，电路图规范化）。三、实验要求1．根据技术指标制定实验方案；验证所设计的电路，用软件仿真。2．进行实验数据处理和分析。四、推荐参考资料1．阎石著.数字电子技术基础[M].北京：高等教育出版社，2005年2．童诗白、华成英主编者.模拟电子技术基础[M].北京：高等教育出版社，2010年3．赵淑范、王宪伟主编.电子技术实验与课程设计[M].北京：清华大学出版社，2010年4．孙肖子、邓建国主编.电子设计指南[M].北京：高等教育出版社，2010年五、按照要求撰写课程设计报告成绩评定表：序号评定项目评分成绩1设计方案正确，具有可行性，创新性（15分）2设计结果可信（例如：系统分析、仿真结果）（15分）3态度认真，遵守纪律（15分）4设计报告的规范化、参考文献充分（不少于5篇）（25分）5答辩（30分）总分最终评定成绩（以优、良、中、及格、不及格评定）指导教师签字：2016年1月17日自动控温浇水电路的设计摘要：本文是介绍一个自动控温浇水电路，它由电源、温度检测控制电路、报警电路、浇水装置以及加温装置组成，能够自动控制植物的生长温度，当植物的温度高于30C0时浇水装置自动浇水降温，温度降低到20C0时停止浇水，温度低于15C0时加温。此外该装置还具备温度高于30C0报警功能。关键词：温度检测；自动浇水；加温；温度高于30C0或停电报警。一、概述随着科技时代的不断地发展，信息化、自动化已全面普及人们的生活，生活水平也不断地提高，人们都渴望方便、快捷，所以对自动化的要求也越来越高。模拟与数字电路规模的变大和运用范围的变广，数字系统的设计变得越来越复杂，自动控制电路设计的优越性也会越来越显突出。自动控温浇水电路是自动控制电路中比较典型的电路之一。它的主要功能是在无人直接参与下自动控制植物的生长温度，从而自动控制植物的生长。在我们的现实生活中，有相当多的电器设备都是自动化的，减少了繁琐的操作，使人门的工作变得越来越简单。随着自动控制应用越来越广泛，自动化电路的应用也变得广泛起来，例如工厂自动检测生产线，大棚种植，花卉基地等等。如今各行各业对自动控制器的依赖越来越多，不止在工厂里，小到生活用品，大到航空航天事业都可以看见它的影子。课设设计的自动控温浇水电路就是一种用来自动控制植物生长的电路。二、方案论证设计一款自动浇水控温电路，用于控制植物生长温度，当温度高于30C0时该电路自动浇水降温，温度降低到20C0时停止浇水，温度低于15C0时加温。方案一：方案一原理框图如图1所示。图1自动控温浇水电路的原理框图电源温度检测控制电路浇水装置加温装置停电报警高于30C0报警整个电路的工作原理：利用变压器和由二极管组成的单向桥式整流器提供直流稳压电源。热敏电阻采用滑动变阻器代替，通过滑动变阻器阻值的改变来实现温度的高低，大电阻的时候温度低，小电阻的时候温度高。当温度低于15C0时，加温装置进行加温；温度在15C0到20C0之间时加温、浇水装置都不工作；温度达到30C0时浇水装置对植物浇水；温度高于30C0或停电时报警系统报警。在正常工作时，停电报警电路不工作，扬声器不发声。当停电时，继电器断电，其常闭触头接通，由时基集成电路和外围阻容元件组成的音频振荡器通电工作，扬声器发出音频报警声，提醒用户已停电，应对植物采用保温措施。这就是自动控温浇水电路的基本工作原理。此电路的设计根据植物生长温度的变化等效为...
