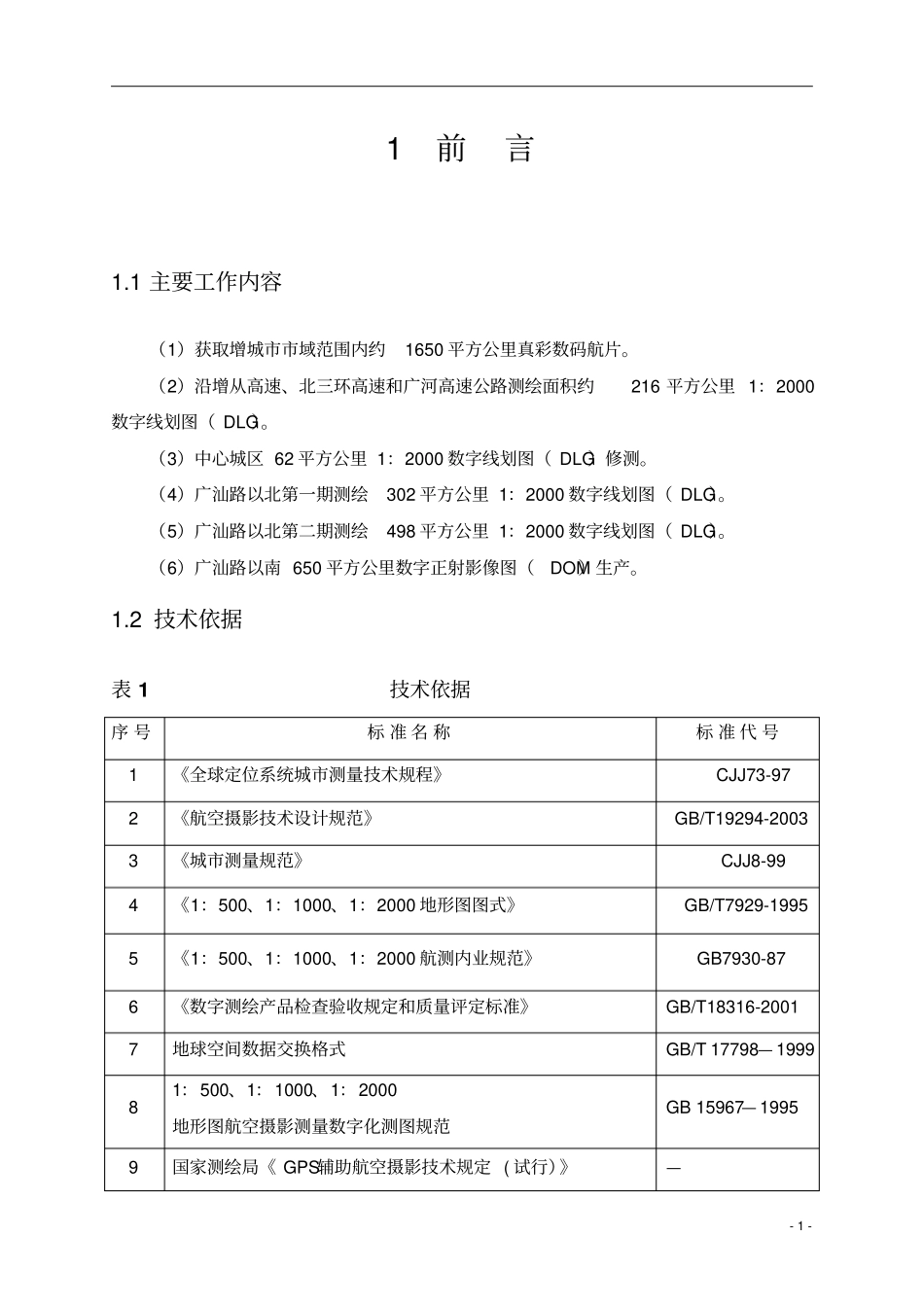

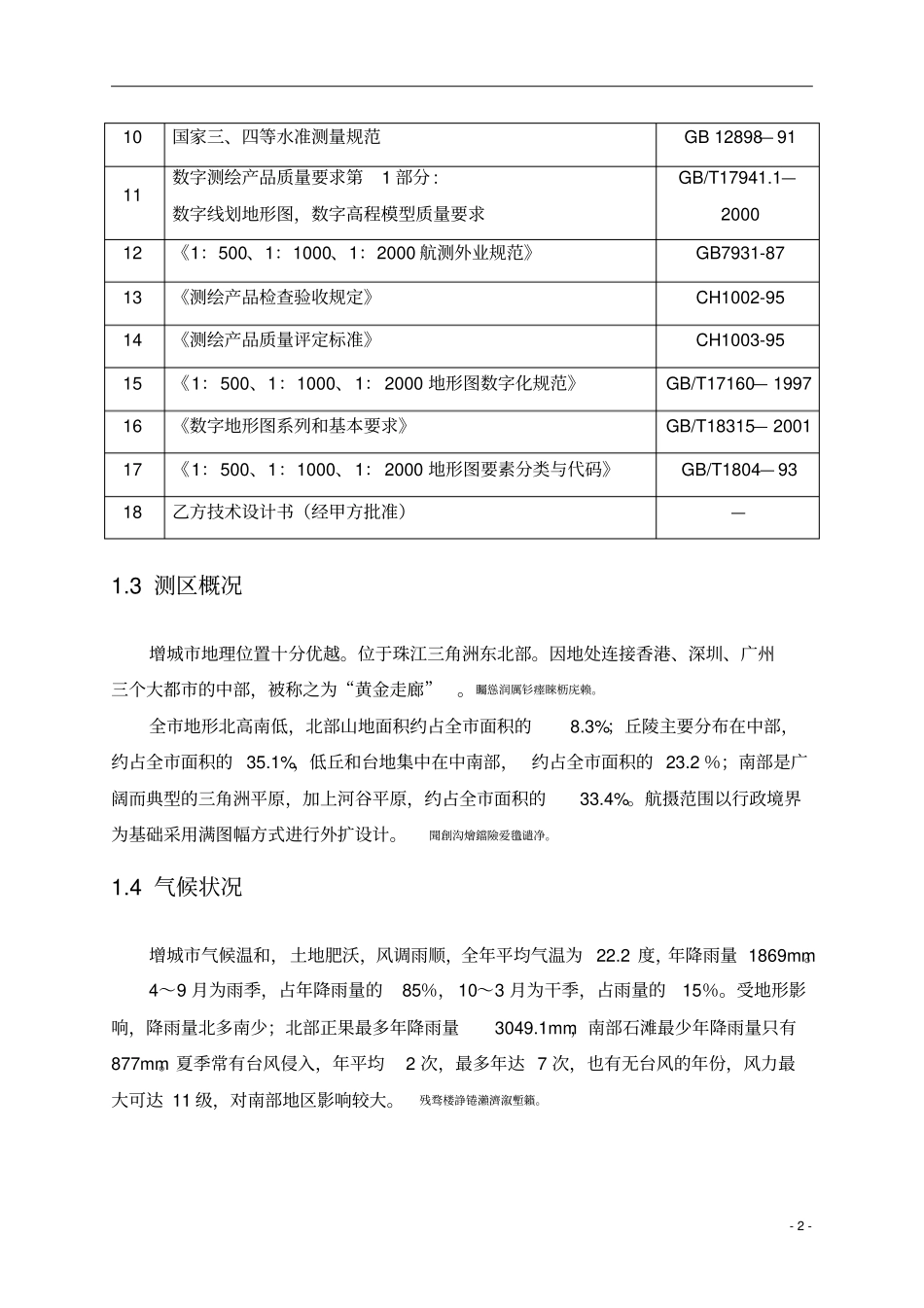

-1-1前言1.1主要工作内容（1）获取增城市市域范围内约1650平方公里真彩数码航片。（2）沿增从高速、北三环高速和广河高速公路测绘面积约216平方公里1：2000数字线划图（DLG）。（3）中心城区62平方公里1：2000数字线划图（DLG）修测。（4）广汕路以北第一期测绘302平方公里1：2000数字线划图（DLG）。（5）广汕路以北第二期测绘498平方公里1：2000数字线划图（DLG）。（6）广汕路以南650平方公里数字正射影像图（DOM）生产。1.2技术依据表1技术依据序号标准名称标准代号1《全球定位系统城市测量技术规程》CJJ73-972《航空摄影技术设计规范》GB/T19294-20033《城市测量规范》CJJ8-994《1：500、1：1000、1：2000地形图图式》GB/T7929-19955《1：500、1：1000、1：2000航测内业规范》GB7930-876《数字测绘产品检查验收规定和质量评定标准》GB/T18316-20017地球空间数据交换格式GB/T17798—199981：500、1：1000、1：2000地形图航空摄影测量数字化测图规范GB15967—19959国家测绘局《GPS辅助航空摄影技术规定(试行）》—-2-10国家三、四等水准测量规范GB12898—9111数字测绘产品质量要求第1部分:数字线划地形图，数字高程模型质量要求GB/T17941.1—200012《1：500、1：1000、1：2000航测外业规范》GB7931-8713《测绘产品检查验收规定》CH1002-9514《测绘产品质量评定标准》CH1003-9515《1：500、1：1000、1：2000地形图数字化规范》GB/T17160—199716《数字地形图系列和基本要求》GB/T18315—200117《1：500、1：1000、1：2000地形图要素分类与代码》GB/T1804—9318乙方技术设计书（经甲方批准）—1.3测区概况增城市地理位置十分优越。位于珠江三角洲东北部。因地处连接香港、深圳、广州三个大都市的中部，被称之为“黄金走廊”。矚慫润厲钐瘗睞枥庑赖。全市地形北高南低，北部山地面积约占全市面积的8.3%；丘陵主要分布在中部，约占全市面积的35.1%，低丘和台地集中在中南部，约占全市面积的23.2％；南部是广阔而典型的三角洲平原，加上河谷平原，约占全市面积的33.4%。航摄范围以行政境界为基础采用满图幅方式进行外扩设计。聞創沟燴鐺險爱氇谴净。1.4气候状况增城市气候温和，土地肥沃，风调雨顺，全年平均气温为22.2度，年降雨量1869mm。4～9月为雨季，占年降雨量的85％，10～3月为干季，占雨量的15％。受地形影响，降雨量北多南少；北部正果最多年降雨量3049.1mm，南部石滩最少年降雨量只有877mm。夏季常有台风侵入，年平均2次，最多年达7次，也有无台风的年份，风力最大可达11级，对南部地区影响较大。残骛楼諍锩瀨濟溆塹籟。-3-1.5飞行平台、航摄仪及摄影基地飞行平台：运5航摄仪：SWDC-4机场：广州白云机场1.6SWDC-4数码航摄仪简介本次航空摄影测量项目拟采用国产SWDC-4真彩数码航空摄影仪实施。1.6.1SWDC-4数码航空摄影仪国产SWDC-4数码航空摄影仪是中国测绘科学研究院与河南理工大学共同研发成功新一代航摄仪。本项目的产品是传统航摄仪的更新换代产品和国外同类产品的替代产图1增城市航摄范围示意图-4-品，是科技发展的必然产物，产品的开发成功对加速我国的测绘手段现代化具有极大的社会效益和经济效益，为国家信息化进程大量需要的航空相机提供可选择的可靠国产品牌。酽锕极額閉镇桧猪訣锥。-5-SWDC-4数码航空摄影仪由4个单面阵数码相机通过固定的几何关系，经过外视场拼接而成，拼接后的CCD面阵大小等效为11k×8k。彈贸摄尔霁毙攬砖卤庑。SWDC-4航摄仪主要技术指标如下：光圈3.5-32焦距50mm快门1-1/800s，连续曝光最小时间间隔3.0s像素尺寸9μ畸变小于2μISO50-400,没有像移补偿数码相机伴侣容量40G×4,可存储850张照片航向视场角74°旁向视场角91°1.4.2SWDC-4数码航摄系统主要软件（1）航摄飞行软件PNS，该软件包括设计软件包和控制软件包，主要用于航线设计、曝光点设计、几何数据处理与获取等，并将必要数据输入到ARM9处理器中用于航摄飞行自动控制（航摄定点曝光、旋偏角K自动修正、飞行航迹图实时显示等）；謀荞抟箧飆鐸怼类蒋薔。（2）单面阵影像畸变差纠正软件DRS，该软件包主要对原始数字影像进行零级处理，通过处理消除影像的畸变差和主点偏移量；厦礴恳蹒骈...
