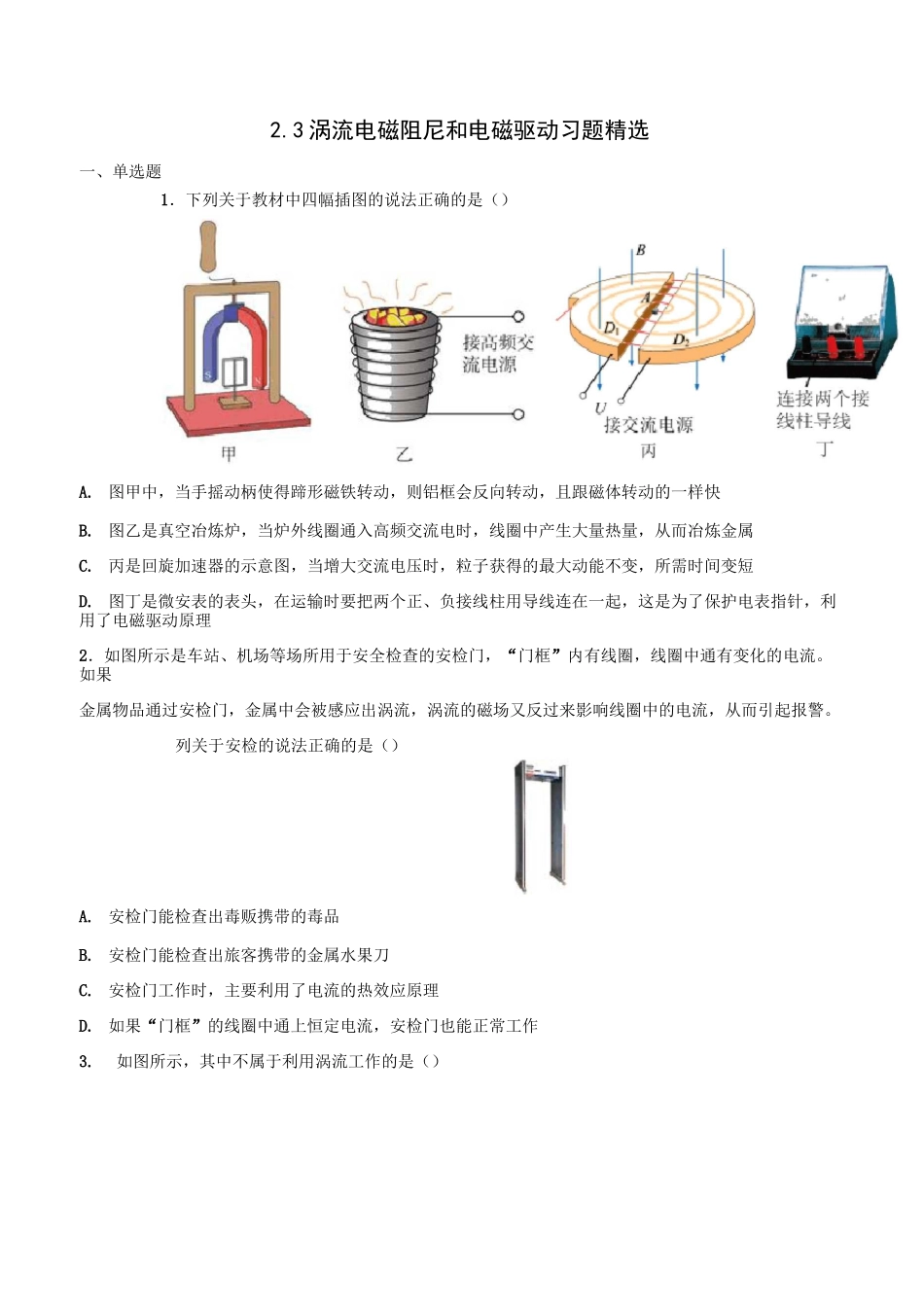

2.3涡流电磁阻尼和电磁驱动习题精选一、单选题1．下列关于教材中四幅插图的说法正确的是（）A.图甲中，当手摇动柄使得蹄形磁铁转动，则铝框会反向转动，且跟磁体转动的一样快B.图乙是真空冶炼炉，当炉外线圈通入高频交流电时，线圈中产生大量热量，从而冶炼金属C.丙是回旋加速器的示意图，当增大交流电压时，粒子获得的最大动能不变，所需时间变短D.图丁是微安表的表头，在运输时要把两个正、负接线柱用导线连在一起，这是为了保护电表指针，利用了电磁驱动原理2．如图所示是车站、机场等场所用于安全检查的安检门，“门框”内有线圈，线圈中通有变化的电流。如果金属物品通过安检门，金属中会被感应出涡流，涡流的磁场又反过来影响线圈中的电流，从而引起报警。列关于安检的说法正确的是（）A.安检门能检查出毒贩携带的毒品B.安检门能检查出旅客携带的金属水果刀C.安检门工作时，主要利用了电流的热效应原理D.如果“门框”的线圈中通上恒定电流，安检门也能正常工作3.如图所示，其中不属于利用涡流工作的是（）XXXXXA.此粒子带正电xxAD‘BCA.图1真空冶炼炉，可以冶炼高质量的合金B.图2电磁炉加热食物C.图3超高压输电线上作业的工人穿戴包含金属丝的织物制成的工作服D.图4安检门可以探测人身携带的金属物品4.电磁阻尼可以无磨损地使运动的线圈快速停下来。如图所示，扇形铜框在绝缘细杆作用下绕转轴O在同一水平面内快速逆时针转动，虚线把圆环分成八等份，扇形铜框恰好可以与其中份重合。为使线框快速停下来，实验小组设计了以下几种方案，其中虚线为匀强磁场的理想边界，边界内磁场大小均相同，其中最合理的是（）5.如图所示，面积为S、匝数为n的线圈内有匀强磁场，已知磁感应强度随时间的变化规律为B=B-k0（k>0且为常数，但未知），当t=0时磁场方向垂直纸面向里。在磁场方向改变之前，有一带电荷量为2、质量为m的粒子静止于水平放置的、间距为d的平行板电容器中间。（重力加速度为g）由此可以判断（））SB.磁感应强度的变化率为k=mgdqnSC.当磁场方向改变后，该粒子将向下做加速运动D.电容器所带电荷量与时间成正比6•如图所示，U形框的两平行导轨与水平面成0角，一个横截面为矩形的金属棒ab静止在导轨上、从某时刻起，添加一个方向垂直于导轨平面向下，且磁感应强度从零开始均匀增大的匀强磁场，直到金属棒刚要开始在导轨上滑动为止。在这一过程中，金属棒ab所受的摩擦力大小将（）A.—直增大B.—直减小C.一直不变D.先减小后增大7.现代科学研究中常要用到高速电子，电子感应加速器就是利用感生电场使电子加速的设备。如图所示，上面为侧视图，上、下为电磁体的两个磁极；下面为磁极之间真空室的俯视图。若从上往下看电子在真空室中沿逆时针方向做圆周运动，改变电磁体线圈中电流的大小可使电子加速。则下列判断正确的是A.真空室中产生的感生电场沿逆时针方向B.通入电磁体线圈的电流在增强C.电子在轨道中加速的驱动力是洛伦兹力D.电子在轨道中做圆周运动的向心力是电场力二、多选题8．下图是用涡电流金属探测器探测地下金属物的示意图。关于该探测器，下列说法中正确的是）A.探测器内的探测线圈会产生交变磁场B.探测器只能探测到有磁性的金属物C.探测器能探测到地下的金属物是因为探头中产生了涡电流D.探测器能探测到地下的金属物是因为金属物中产生了涡电流9．如图所示，以下现象中与涡流有关的是（）10．下列哪些措施是为了防止涡流的危害（）A.电磁炉所用的锅要用平厚底金属锅B.机场、车站和重要活动场所的安检门可以探测人身携带的金属物品C.变压器的铁芯不做成整块，而是用许多电阻率很大的硅钢片叠合而成D.变压器的铁芯每片硅钢片表面有不导电的氧化层11．2021年7月25日，台风“烟花”登陆上海后，“中国第一高楼”上海中心大厦上的阻尼器开始出现摆动，给大楼进行减振。如图所示，该阻尼器首次采用了电涡流技术，底部附着永磁铁的质量块摆动通过导体板上方时，导体板内产生电涡流。关于阻尼器，下列说法正确的是（）A.阻尼器摆动时产生的电涡流源于电磁感应现象B.阻尼器摆动时产生的电涡流源于外部电源供电C.阻尼器最终将机械能转化成为内能D.质量块通过导体板上方时，导体...
