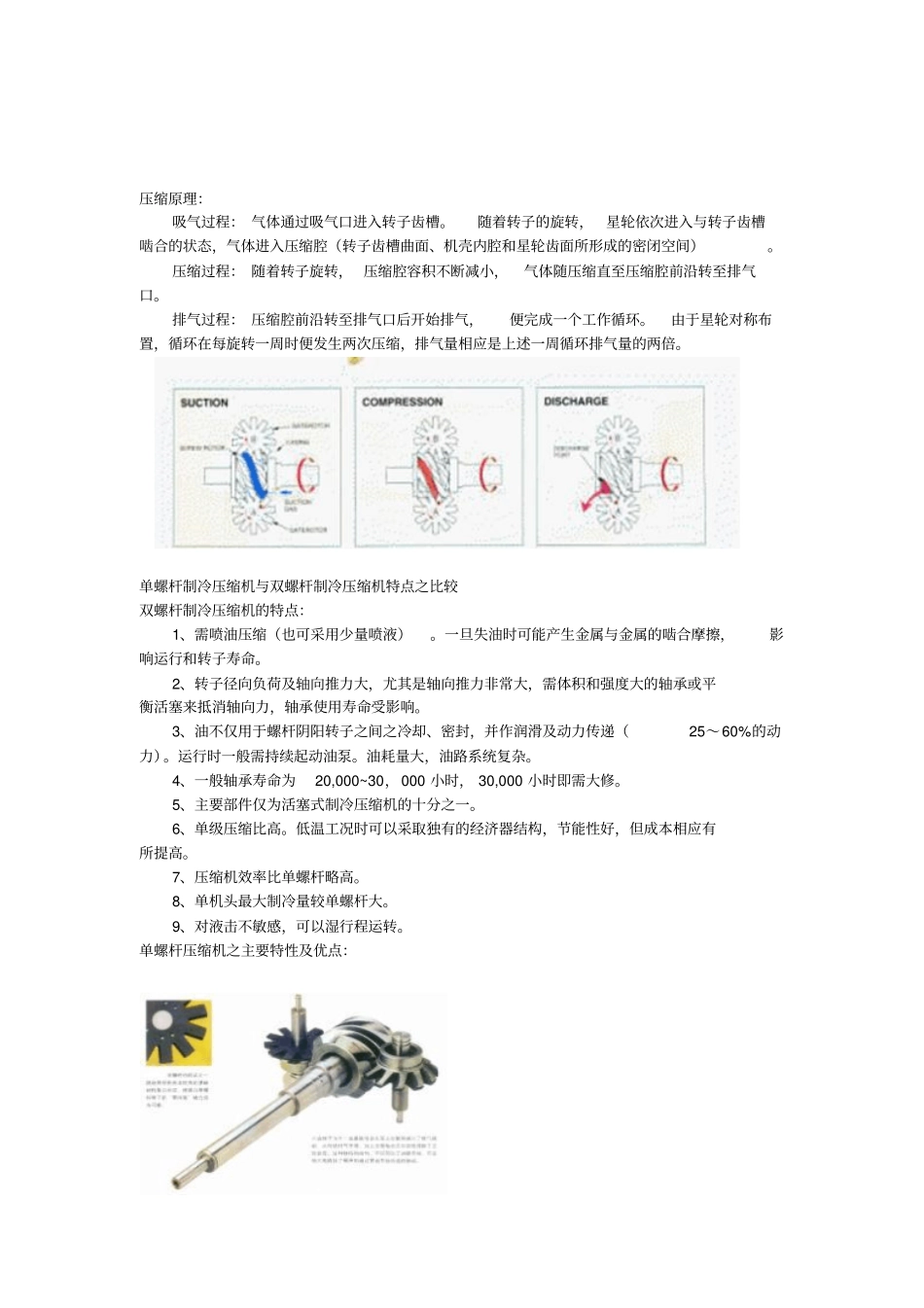

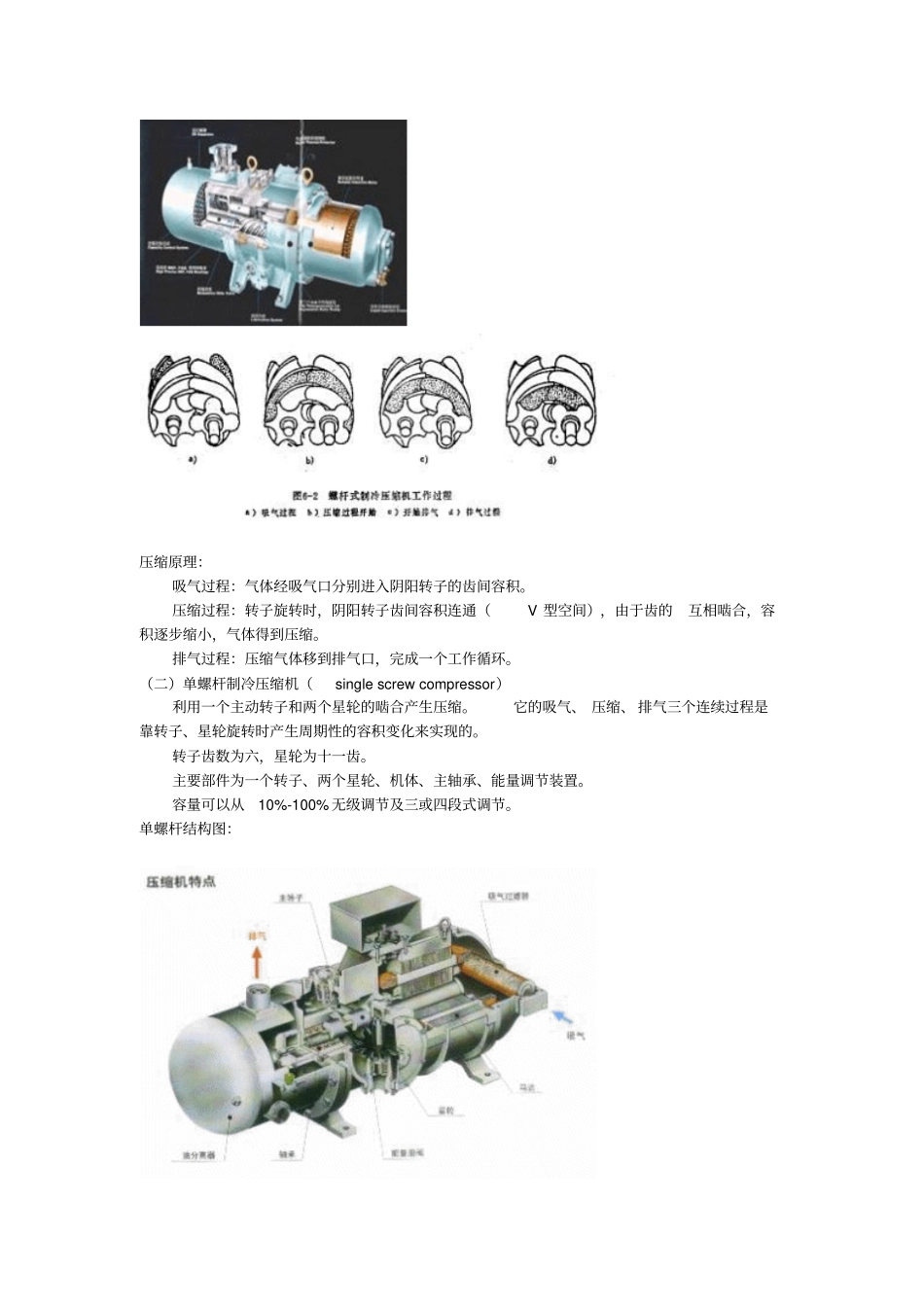

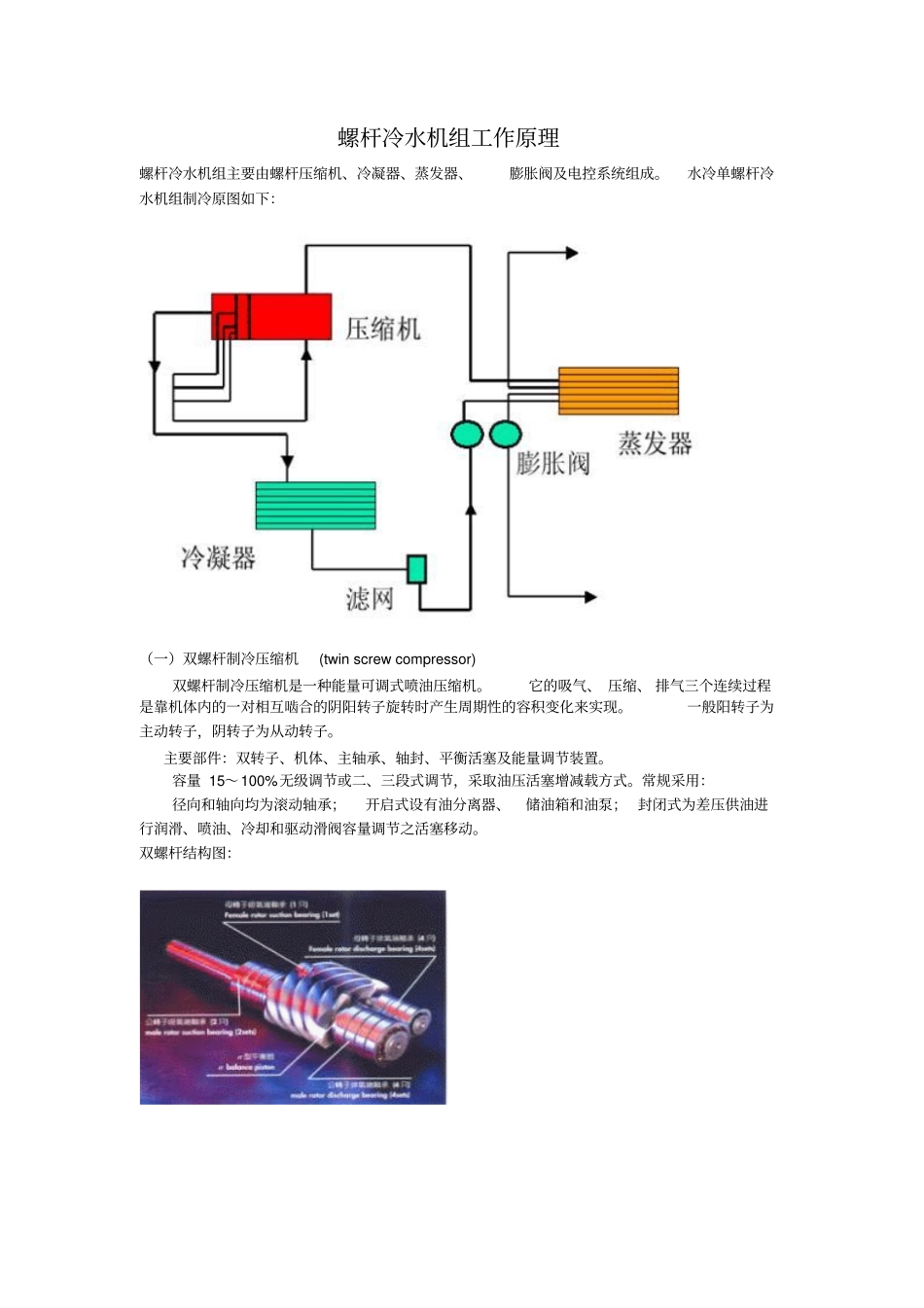

螺杆冷水机组工作原理螺杆冷水机组主要由螺杆压缩机、冷凝器、蒸发器、膨胀阀及电控系统组成。水冷单螺杆冷水机组制冷原图如下：（一）双螺杆制冷压缩机(twinscrewcompressor)双螺杆制冷压缩机是一种能量可调式喷油压缩机。它的吸气、压缩、排气三个连续过程是靠机体内的一对相互啮合的阴阳转子旋转时产生周期性的容积变化来实现。一般阳转子为主动转子，阴转子为从动转子。主要部件：双转子、机体、主轴承、轴封、平衡活塞及能量调节装置。容量15～100%无级调节或二、三段式调节，采取油压活塞增减载方式。常规采用：径向和轴向均为滚动轴承；开启式设有油分离器、储油箱和油泵；封闭式为差压供油进行润滑、喷油、冷却和驱动滑阀容量调节之活塞移动。双螺杆结构图：压缩原理：吸气过程：气体经吸气口分别进入阴阳转子的齿间容积。压缩过程：转子旋转时，阴阳转子齿间容积连通（V型空间），由于齿的互相啮合，容积逐步缩小，气体得到压缩。排气过程：压缩气体移到排气口，完成一个工作循环。（二）单螺杆制冷压缩机（singlescrewcompressor）利用一个主动转子和两个星轮的啮合产生压缩。它的吸气、压缩、排气三个连续过程是靠转子、星轮旋转时产生周期性的容积变化来实现的。转子齿数为六，星轮为十一齿。主要部件为一个转子、两个星轮、机体、主轴承、能量调节装置。容量可以从10%-100%无级调节及三或四段式调节。单螺杆结构图：压缩原理：吸气过程：气体通过吸气口进入转子齿槽。随着转子的旋转，星轮依次进入与转子齿槽啮合的状态，气体进入压缩腔（转子齿槽曲面、机壳内腔和星轮齿面所形成的密闭空间）。压缩过程：随着转子旋转，压缩腔容积不断减小，气体随压缩直至压缩腔前沿转至排气口。排气过程：压缩腔前沿转至排气口后开始排气，便完成一个工作循环。由于星轮对称布置，循环在每旋转一周时便发生两次压缩，排气量相应是上述一周循环排气量的两倍。单螺杆制冷压缩机与双螺杆制冷压缩机特点之比较双螺杆制冷压缩机的特点：1、需喷油压缩（也可采用少量喷液）。一旦失油时可能产生金属与金属的啮合摩擦，影响运行和转子寿命。2、转子径向负荷及轴向推力大，尤其是轴向推力非常大，需体积和强度大的轴承或平衡活塞来抵消轴向力，轴承使用寿命受影响。3、油不仅用于螺杆阴阳转子之间之冷却、密封，并作润滑及动力传递（25～60%的动力）。运行时一般需持续起动油泵。油耗量大，油路系统复杂。4、一般轴承寿命为20,000~30，000小时，30,000小时即需大修。5、主要部件仅为活塞式制冷压缩机的十分之一。6、单级压缩比高。低温工况时可以采取独有的经济器结构，节能性好，但成本相应有所提高。7、压缩机效率比单螺杆略高。8、单机头最大制冷量较单螺杆大。9、对液击不敏感，可以湿行程运转。单螺杆压缩机之主要特性及优点：1、使用寿命长，可靠性极高。基于下列理由故有很长耐用寿命（一般25年以上）：(a)螺杆转子与星轮间的啮合压缩为金属与非金属。转子材料为六齿钢制涂铝保护层，星轮为十一齿52层增强纤维复合强化材料。可以实现柔性零间隙接触密封。(b)零部件及易损件极少，主要运动部件仅为五件，一个转子，两个星轮，两个滑阀。(c)由于转子径向和轴向受力完全平衡，故轴承径向和轴向推力极小，轴承可靠性极高，轴承设计寿命达100,000小时，为双螺杆的3～5倍。(d)运转时采取喷液取代喷油，密封、润滑和冷却效果更好，啮合阻力低，具有经济有效之润滑。无油润滑方式，不需要复杂的油路系统，只须少量冷冻机油，油路较双螺杆简明。(e)20,000小时后方需检查，30,000～40,000小时后方需较大保养。星轮可以单独拆卸，维修简便。(f)由于星轮处于一种柔性承载状态，可以调整它与主转子之间的间隙，所以液击不敏感，可以湿行程运转。(g)半封闭单螺杆电机液体冷却，保持长期冷却状态，电机寿命长。(h)由于转子受力平衡，轴封负荷极度小，寿命长，远高于双螺杆压缩机轴封寿命。2、效率高。(a)转子与星轮的"零间隙"配合，最大程度减小泄漏损失和压力损失，效率大幅度提高。(b)半封闭单螺杆电机液体冷却，电机效率高。3、由于六齿转子与十一齿星轮啮合时分散和减少了排气脉动，从而使排气...
