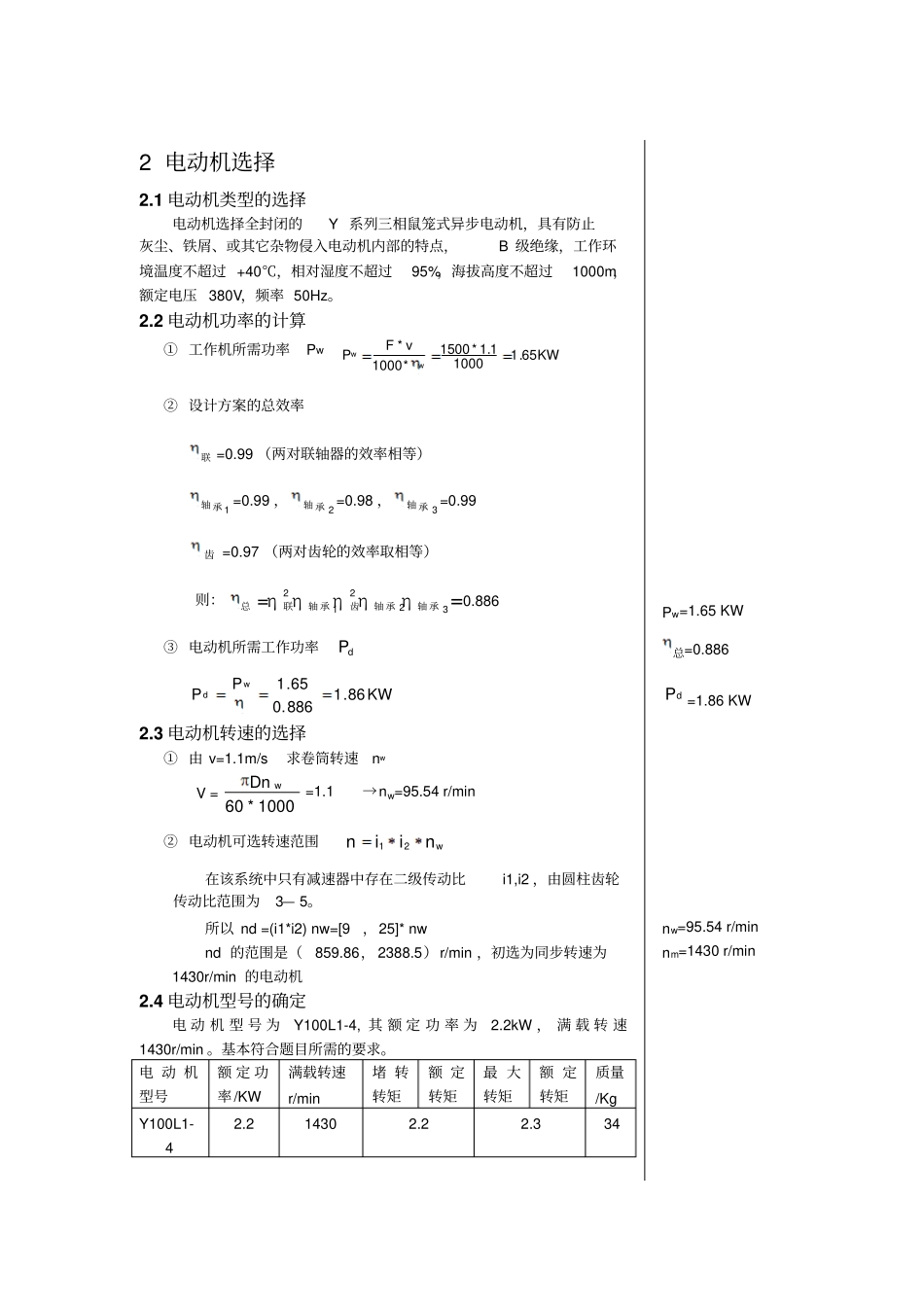

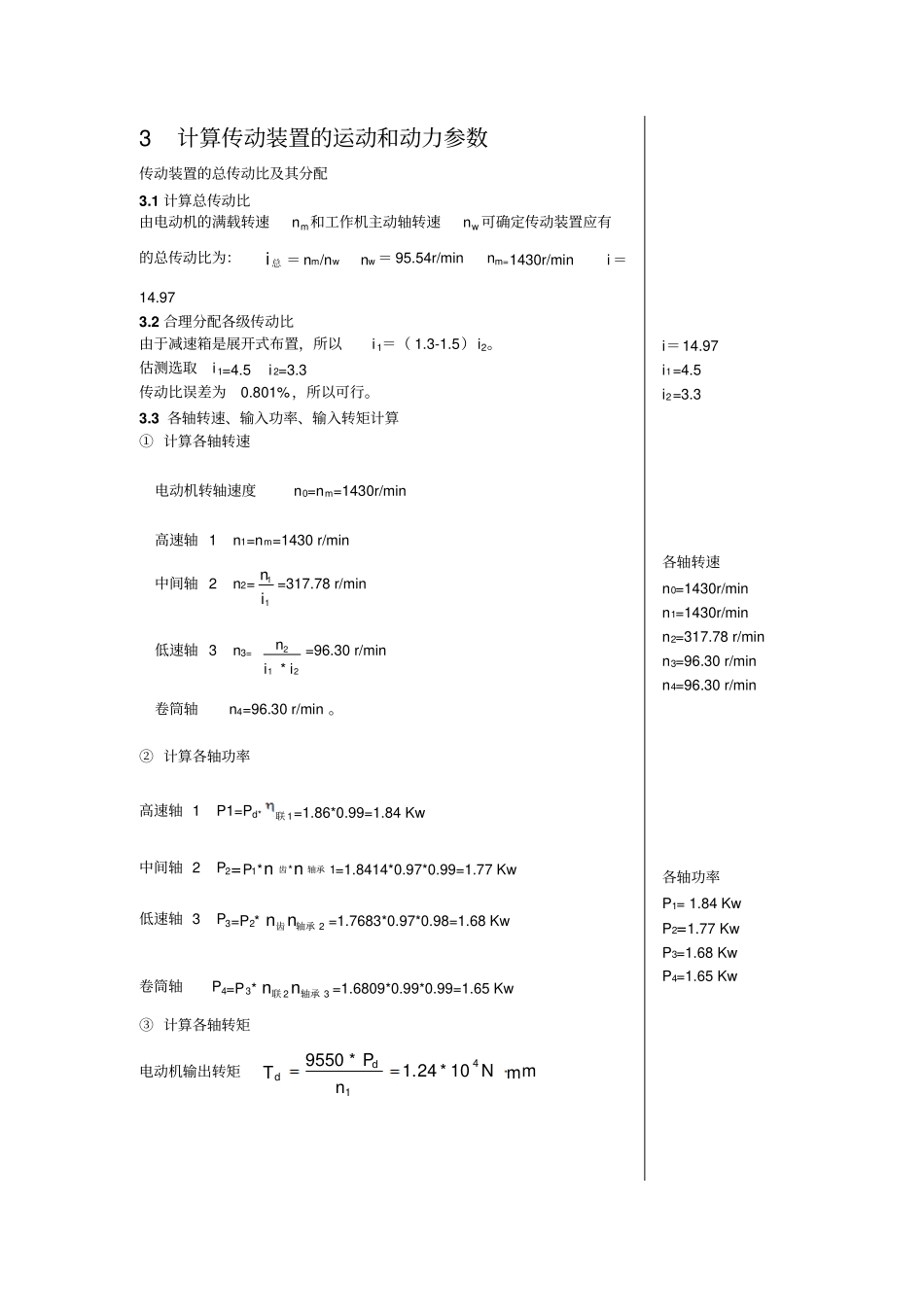

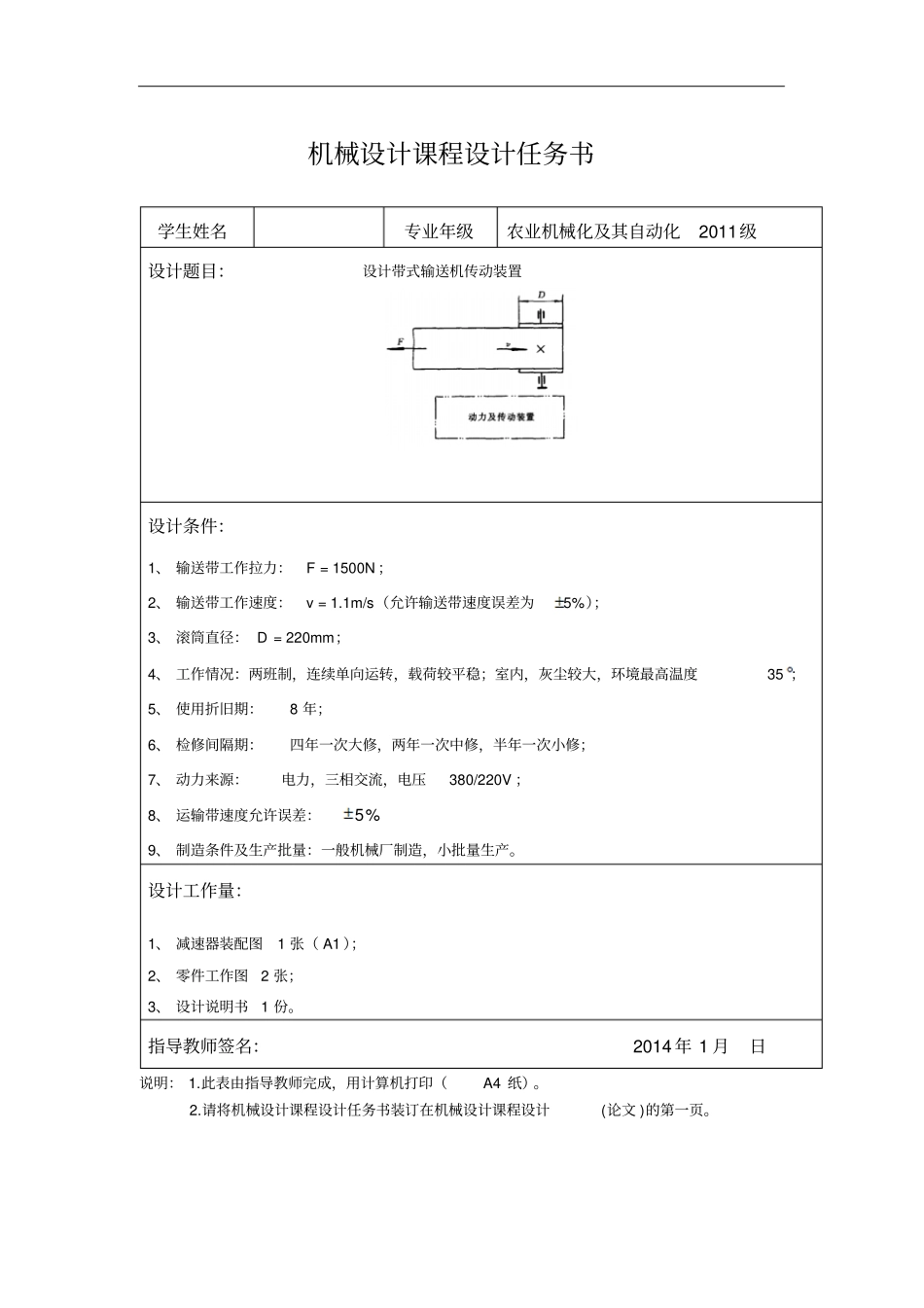

机械设计课程设计任务书学生姓名专业年级农业机械化及其自动化2011级设计题目：设计带式输送机传动装置设计条件：1、输送带工作拉力：F=1500N；2、输送带工作速度：v=1.1m/s（允许输送带速度误差为5%）；3、滚筒直径：D=220mm；4、工作情况：两班制，连续单向运转，载荷较平稳；室内，灰尘较大，环境最高温度35；5、使用折旧期：8年；6、检修间隔期：四年一次大修，两年一次中修，半年一次小修；7、动力来源：电力，三相交流，电压380/220V；8、运输带速度允许误差：%59、制造条件及生产批量：一般机械厂制造，小批量生产。设计工作量：1、减速器装配图1张（A1）；2、零件工作图2张；3、设计说明书1份。指导教师签名：2014年1月日说明：1.此表由指导教师完成，用计算机打印（A4纸）。2.请将机械设计课程设计任务书装订在机械设计课程设计(论文)的第一页。2电动机选择2.1电动机类型的选择电动机选择全封闭的Y系列三相鼠笼式异步电动机，具有防止灰尘、铁屑、或其它杂物侵入电动机内部的特点，B级绝缘，工作环境温度不超过+40℃，相对湿度不超过95%，海拔高度不超过1000m，额定电压380V，频率50Hz。2.2电动机功率的计算①工作机所需功率PwKWvFPww65.110001.1*1500*1000*②设计方案的总效率联=0.99（两对联轴器的效率相等）1承轴=0.99，2承轴=0.98，3承轴=0.99齿=0.97（两对齿轮的效率取相等）则：总=32212轴承轴承齿轴承联ηηηηη=0.886③电动机所需工作功率dPKWPPwd86.1886.065.12.3电动机转速的选择①由v=1.1m/s求卷筒转速nwV=1000*60wDn=1.1→nw=95.54r/min②电动机可选转速范围wniin21在该系统中只有减速器中存在二级传动比i1,i2，由圆柱齿轮传动比范围为3—5。所以nd=(i1*i2)nw=[9，25]*nwnd的范围是（859.86，2388.5）r/min，初选为同步转速为1430r/min的电动机2.4电动机型号的确定电动机型号为Y100L1-4,其额定功率为2.2kW，满载转速1430r/min。基本符合题目所需的要求。电动机型号额定功率/KW满载转速r/min堵转转矩额定转矩最大转矩额定转矩质量/KgY100L1-42.214302.22.334Pw=1.65KW总=0.886dP=1.86KWnw=95.54r/minnm=1430r/min3计算传动装置的运动和动力参数传动装置的总传动比及其分配3.1计算总传动比由电动机的满载转速nm和工作机主动轴转速nw可确定传动装置应有的总传动比为：总i＝nm/nwnw＝95.54r/minnm=1430r/mini＝14.973.2合理分配各级传动比由于减速箱是展开式布置，所以i1＝（1.3-1.5）i2。估测选取i1=4.5i2=3.3传动比误差为0.801%，所以可行。3.3各轴转速、输入功率、输入转矩计算①计算各轴转速电动机转轴速度n0=nm=1430r/min高速轴1n1=nm=1430r/min中间轴2n2=11in=317.78r/min低速轴3n3=212*iin=96.30r/min卷筒轴n4=96.30r/min。②计算各轴功率高速轴1P1=Pd*1联=1.86*0.99=1.84Kw中间轴2P2=P1*n齿*n轴承1=1.8414*0.97*0.99=1.77Kw低速轴3P3=P2*2轴承齿nn=1.7683*0.97*0.98=1.68Kw卷筒轴P4=P3*32轴承联nn=1.6809*0.99*0.99=1.65Kw③计算各轴转矩电动机输出转矩mN10*24.1*955041mnPTddi＝14.97i1=4.5i2=3.3各轴转速n0=1430r/minn1=1430r/minn2=317.78r/minn3=96.30r/minn4=96.30r/min各轴功率P1=1.84KwP2=1.77KwP3=1.68KwP4=1.65Kw高速轴1mN10*23.1*95504111mnPT中间轴2mN10*32.5*95504222mnPT低速轴IIImN10*67.1*95505333mnPT卷筒轴mN10*64.1*95505444mnPT项目电动机轴高速轴I中间轴II低速轴III卷筒转速（r/min）14301430317.7896.3096.30功率（kW）1.861.841.771.681.65转矩（N·m）12.412.353.2167.0164.0传动比114.53.314齿轮设计计算4.1高速齿轮的计算输入功率小齿轮转速齿数比小齿轮转矩类型1.84Kw1430r/min4.512.3N·m斜齿选精度等级、材料及齿数：1）材料及热处理选择小齿轮材料为40Cr（调质），硬度为280HBS，大齿轮材料为45钢（调质），硬度为240HBS，二者材料硬度差为40HBS。2）精度等级选用8级精度；3）试选小齿轮齿数z1＝20，大齿轮齿数z2＝90的；4.1.1按齿面接触强度设计因为低速级的载荷大于高速级的载荷，所以通过低速级的数据进行计算。按式（10—21）试算，即td1≥321*1·*2HHEdtZZuuTKσφ1）确定公式内的各计算数值dT=mN10*24.14m1T=mN10*2...
